TFT ekran modülleri, endüstriyel arayüzlerden gömülü sistemlere kadar pek çok uygulamada görsel veri sunumu ve kullanıcı etkileşimi için kullanılan yüksek çözünürlüklü ekran çözümleridir. Bu modüller, kullanıcı dostu arayüzler, grafiksel gösterimler ve dokunmatik kontrol gibi işlevleri destekleyerek HMI sistemlerinin temel yapı taşlarını oluşturur.
TFT Modüller
TFT modüller, grafiksel veri sunumu için entegre ekran paneli ve sürücü elektroniklerini içeren hazır ekran bileşenleridir.
TFT modül nedir ve nerelerde kullanılır?
TFT modül, renkli LCD panel, arka aydınlatma ve kontrol devresinden oluşan entegre bir ekran çözümüdür. HMI panelleri, endüstriyel cihazlar, medikal sistemler ve gömülü kontrol sistemlerinde kullanılır.
TFT modül seçerken hangi kriterler dikkate alınmalıdır?
Panel boyutu, çözünürlük, arabirim türü, parlaklık, dokunmatik destek ve kontrolcü uyumluluğu seçimde önemli rol oynar.
TFT modül ile TFT panel farkı nedir?
TFT modül, kontrol devresi ve arka aydınlatma dahil çalışan bir ekran birimidir. TFT panel ise genellikle yalnızca ham ekran yüzeyini ifade eder ve ayrı bir kontrol devresi gerektirir.
TFT Kontrol Boardları
TFT kontrol boardları, TFT ekran modüllerini mikrodenetleyici veya endüstriyel sistemlerle haberleştirmek için kullanılan ara donanımlardır.
TFT kontrol boardu ne işe yarar?
Görüntü sinyallerini TFT panele uygun formata çevirir ve panelin doğru voltaj, zamanlama ile veri senkronizasyonunu sağlar.
Hangi arabirim türlerini desteklerler?
SPI, I2C, RGB, LVDS, HDMI ve MIPI DSI gibi farklı ekran arabirimlerini destekleyen modeller mevcuttur.
Kontrol board seçimi neye göre yapılmalıdır?
Kullanılacak TFT panelin çözünürlüğü, arabirim tipi, mikrodenetleyici uyumluluğu ve kontrol yazılım desteği belirleyici kriterlerdir.

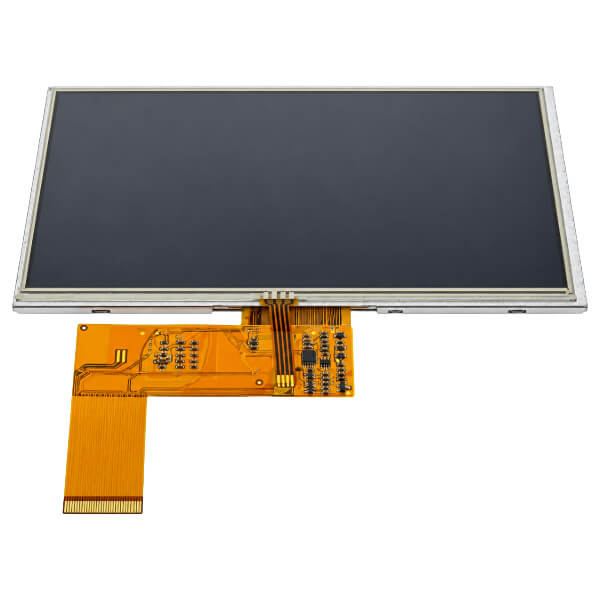

TFT Dokunmatik Paneller
TFT dokunmatik paneller, kullanıcıdan doğrudan giriş alınmasını sağlayan, ekran yüzeyine entegre dokunmatik algılama katmanlarına sahip ekranlardır.
Hangi dokunmatik teknolojiler TFT panellerde kullanılır?
Resistive ve capacitive dokunmatik teknolojiler yaygındır. Kapasitif paneller çoklu dokunmayı destekler.
Dokunmatik panel kalibrasyonu nasıl yapılır?
Panel üreticisinin sağladığı yazılım veya mikrodenetleyici kontrol kodlarıyla ekranın koordinat doğruluğu ayarlanır.
TFT dokunmatik panel seçerken nelere dikkat edilmelidir?
Panel boyutu, çözünürlük, dokunma hassasiyeti, şeffaflık oranı ve kontrol arabirimi dikkate alınmalıdır.
HMI ve HDMI Modüller
Bu modüller, dokunmatik ekranlı kullanıcı arayüzlerinin kolay entegrasyonu için geliştirilmiş, HDMI arabirimli veya gömülü kontrolcülü ekran çözümleridir.
HMI modülü nedir ve nasıl çalışır?
HMI modülü, kullanıcı ile makine arasında veri alışverişi sağlayan ekran, işlemci ve yazılım entegresi birimlerdir. Giriş sinyallerine göre görsel içerik sunar.
HDMI modüller ne tür sistemlerde kullanılır?
Gömülü Linux sistemleri, Raspberry Pi, endüstriyel bilgisayarlar ve SBC’lerle kolay görüntü bağlantısı için HDMI çıkışlı ekranlar tercih edilir.
HMI seçerken hangi kriterler önemlidir?
İşlemci gücü, işletim sistemi uyumluluğu, dokunmatik özellik, çözünürlük ve panel boyutu gibi faktörler değerlendirilmelidir.
TFT Kablo ve Konnektörleri
TFT ekran modüllerinin sinyal ve güç bağlantılarını sağlayan esnek kablolar ve konnektörler, sistem uyumluluğu için kritik aksesuarlardır.
TFT ekranlar için hangi kablo tipleri kullanılır?
FFC/FPC düz kablolar, LVDS kablolar, HDMI kabloları ve GPIO bağlantı kabloları en yaygın türlerdir.
Kablo uzunluğu ekran performansını etkiler mi?
Evet. Uzun kablolarda sinyal zayıflaması ve parazit oluşabilir. Uyumlu sürücü devreleri ve ekran çözünürlüğü göz önünde bulundurulmalıdır.
TFT konnektör tipi nasıl seçilir?
Panel datasheet’inde belirtilen pitch, pin sayısı ve bağlantı yönü kriterlerine uygun konnektörler tercih edilmelidir.
