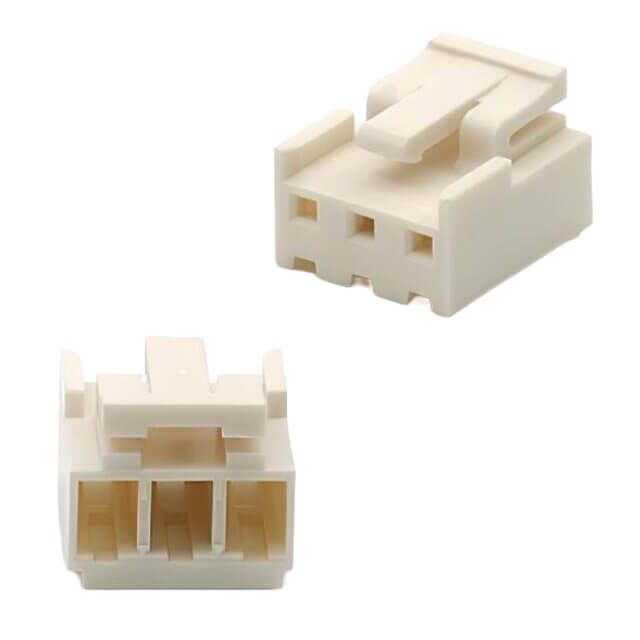

Housing konnektörler, kablo uçlarında kullanılan terminal kontaklarını içine alarak düzenli, güvenli ve mekanik olarak korumalı bağlantı oluşturan konnektör gövdeleridir. Bu ürünler, kablo-kablo veya kablo-PCB bağlantılarında terminalin doğru konumda tutulmasını, pinlerin hatalı temas etmemesini ve bağlantının mekanik olarak daha güvenilir hale gelmesini sağlar. Housing konnektörler genellikle crimp terminallerle birlikte kullanılır ve farklı pin sayısı, pitch değeri, kilitleme yapısı, polarizasyon detayı ve montaj yönü seçenekleriyle sunulur. Endüstriyel kontrol sistemleri, otomotiv elektroniği, beyaz eşya, güç kaynakları, LED aydınlatma, batarya paketleri, telekom ekipmanları, medikal cihazlar, IoT ürünleri, sensör bağlantıları ve gömülü elektronik tasarımlarda yaygın olarak tercih edilirler. Doğru housing konnektör seçimi; pin sayısı, pitch değeri, terminal uyumluluğu, kablo kesiti, akım kapasitesi, gerilim dayanımı, kilitleme mekanizması, polarizasyon yapısı, çalışma sıcaklığı ve uygulamanın bağlantı güvenilirliği gereksinimine göre yapılmalıdır.
Kablo-PCB Housing Konnektörler
Kablo-PCB housing konnektörler, kablo demetlerinin PCB üzerindeki header veya soket yapısıyla güvenli şekilde eşleşmesini sağlayan konnektör gövdeleridir. Kontrol kartları, güç modülleri, sensör devreleri, LED sürücü kartları ve embedded sistemlerde yaygın olarak kullanılırlar. Pin sayısı, pitch değeri, terminal tipi, kart üzerindeki karşılık konnektör uyumu ve kilitleme yapısı seçimde önemli kriterlerdir.
Kablo-Kablo Housing Konnektörler
Kablo-kablo housing konnektörler, iki farklı kablo grubunun birbirine güvenli şekilde bağlanmasını sağlayan plastik gövdeli bağlantı elemanlarıdır. Kablo demetleri, saha bağlantıları, motor kabloları, batarya bağlantıları, otomotiv tesisatları ve endüstriyel sistemlerde tercih edilirler. Erkek-dişi gövde uyumu, terminal yapısı, kablo kesiti, akım taşıma kapasitesi ve mekanik kilitleme doğru seçim için değerlendirilmelidir.
Kilitlemeli Housing Konnektörler
Kilitlemeli housing konnektörler, bağlantının titreşim, çekme veya mekanik zorlanma altında kendiliğinden ayrılmasını önleyen latch veya lock yapısına sahip konnektör gövdeleridir. Otomotiv elektroniği, endüstriyel otomasyon, beyaz eşya, güç kaynakları ve hareketli kablo demeti uygulamalarında güvenilir bağlantı sağlarlar. Kilitleme kuvveti, sökme-takma ömrü, gövde dayanımı ve karşılık konnektör uyumu seçimde önemlidir.
Polarize Housing Konnektörler
Polarize housing konnektörler, bağlantının yalnızca doğru yönde yapılmasını sağlayan yönlendirme ve anahtarlama yapısına sahip konnektör gövdeleridir. Ters bağlantı riskini azaltarak güç, sinyal ve kontrol hatlarının güvenli şekilde eşleşmesine yardımcı olurlar. Çoklu konnektör kullanılan PCB tasarımları, servis gerektiren cihazlar ve montaj hatlarında hata riskini azaltmak için tercih edilirler. Pin dizilimi, gövde yönü ve eşleşme mekanizması doğru belirlenmelidir.
Yüksek Akım Housing Konnektörler
Yüksek akım housing konnektörler, güç aktarımı gereken kablo bağlantılarında daha yüksek akım taşıma kapasitesi sunan terminal ve gövde yapılarıyla kullanılan konnektör çözümleridir. Güç kaynakları, batarya paketleri, motor sürücüleri, inverter sistemleri, LED güç hatları ve endüstriyel ekipmanlarda kullanılabilirler. Akım kapasitesi, terminal malzemesi, kablo kesiti, ısıl performans ve temas direnci seçimde kritik parametrelerdir.
Housing konnektör ne işe yarar?
Housing konnektör, crimp terminal kontaklarını içine alarak kablo bağlantısının düzenli, güvenli ve mekanik olarak korumalı hale gelmesini sağlar. Terminalin doğru pozisyonda kalmasına, karşılık konnektörle doğru eşleşmesine ve bağlantı sırasında pinlerin hatalı temas etmemesine yardımcı olur. Kablo-PCB ve kablo-kablo bağlantılarında temel konnektör gövdesi olarak kullanılır.
Housing konnektör seçerken hangi teknik özelliklere dikkat edilmelidir?
Housing konnektör seçiminde pin sayısı, pitch değeri, terminal uyumluluğu, kablo kesiti, akım taşıma kapasitesi, gerilim dayanımı, çalışma sıcaklığı, kilitleme yapısı, polarizasyon detayı, malzeme dayanımı, sökme-takma ömrü ve karşılık konnektör uyumu dikkate alınmalıdır. Ayrıca konnektörün güç bağlantısı, sinyal bağlantısı, sensör hattı, LED sürücü bağlantısı, otomotiv kablosu veya endüstriyel kontrol sistemi için kullanılacağı doğru belirlenmelidir.
Housing konnektör ile terminal arasındaki fark nedir?
Terminal, kablo ucuna crimp işlemiyle bağlanan metal temas elemanıdır. Housing konnektör ise bu terminalleri içine alan plastik gövdedir. Terminal elektriksel teması sağlar, housing ise terminalleri hizalar, izole eder, mekanik olarak korur ve karşılık konnektörle doğru eşleşmeyi mümkün kılar. Bu nedenle güvenilir bir bağlantı için terminal ve housing uyumu birlikte değerlendirilmelidir.
Housing konnektörlerde pitch değeri neden önemlidir?
Pitch değeri, housing içindeki pin veya terminal yuvaları arasındaki merkezden merkeze mesafeyi ifade eder. Housing konnektörün karşılık header, soket veya diğer konnektörle uyumlu çalışabilmesi için pitch değerinin aynı olması gerekir. Yanlış pitch seçimi fiziksel uyumsuzluğa, temas sorununa veya bağlantının yapılamamasına neden olabilir.
Kilitlemeli housing konnektör hangi durumlarda tercih edilir?
Kilitlemeli housing konnektörler, bağlantının titreşim, darbe, kablo çekmesi veya hareket nedeniyle ayrılma riski bulunan uygulamalarda tercih edilir. Otomotiv, endüstriyel otomasyon, beyaz eşya, motor sürücüleri, saha ekipmanları ve taşınabilir cihazlarda bağlantı güvenilirliğini artırır. Kilit mekanizması, servis sırasında kontrollü sökme-takma imkanı da sağlar.
Housing konnektörler hangi uygulamalarda kullanılır?
Housing konnektörler kablo-PCB bağlantıları, kablo-kablo bağlantıları, güç kaynakları, LED aydınlatma sistemleri, batarya paketleri, sensör kabloları, motor sürücüleri, endüstriyel kontrol kartları, otomotiv elektroniği, beyaz eşya, telekom ekipmanları, medikal cihazlar, IoT ürünleri, test sistemleri ve gömülü elektronik tasarımlarda kullanılır. Terminal kontaklarının düzenli, izole ve güvenilir şekilde konumlandırılması gereken birçok elektronik sistemde temel bağlantı gövdesi olarak görev yaparlar.
