Entegre soketleri, entegre devrelerin (IC'lerin) lehimsiz olarak devre kartına takılmasını sağlayan bağlantı elemanlarıdır. Bu sayede entegreler, ihtiyaç halinde kolayca değiştirilebilir veya test amaçlı kullanılabilir. Özellikle AR-GE süreçlerinde, prototipleme ve sık değiştirme gerektiren uygulamalarda tercih edilir.
Precision Entegre Soketler
Precision (hassas) entegre soketler, IC bacakları ile maksimum temas güvenliği sağlayan, genellikle altın kaplama kontaklı, yüksek kaliteli soketlerdir.
Precision soketlerin avantajı nedir?
Temas güvenliği yüksektir. Uzun ömürlüdür. Oksidasyona ve temassızlığa karşı dayanıklıdır.
Hangi IC tipleriyle kullanılır?
Genellikle DIP paketli mikrodenetleyiciler, EEPROM'lar ve analog entegrelerle uyumludur.
Prototipleme için uygun mudur?
Evet, hassasiyet ve temas güvenliği nedeniyle prototip devrelerde sıklıkla tercih edilir.

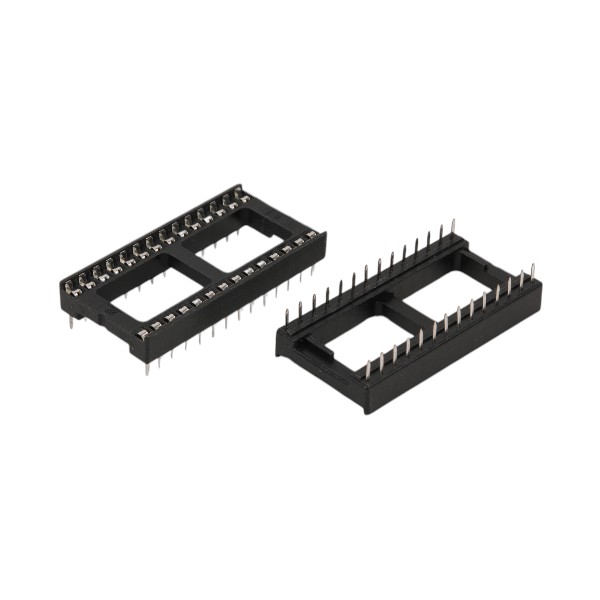

Entegre Soketleri
Standart entegre soketleri, genellikle DIP (Dual Inline Package) yapısındaki IC’lerin kartlara sabitlenmeden kullanılmasını sağlar.
Standart soketlerin kullanım amacı nedir?
IC'nin bozulması durumunda lehim işlemi olmadan değiştirilebilmesini sağlar.
Soket pin sayısı neye göre seçilir?
Kullanılacak entegre devrenin pin sayısına göre soket seçilir (örn. 8, 14, 16, 40 pin).
Montaj şekli nasıldır?
Soketler THT tipindedir, lehimlenerek PCB’ye sabitlenir. Üzerine IC takılır.
ZIF Soketler
ZIF (Zero Insertion Force) soketler, IC’nin bacaklarına zarar vermeden kolayca takılıp çıkarılmasını sağlar. Kol mekanizması ile kilitlenir.
ZIF soketler ne işe yarar?
Özellikle programlanabilir IC’lerin sık takılıp çıkarıldığı test sistemlerinde kullanılır.
ZIF soket avantajları nelerdir?
IC’ye baskı yapılmaz, bacaklar eğilmez. Tek elle kolayca sökme-takma yapılabilir.
Hangi uygulamalarda kullanılır?
EEPROM, mikrodenetleyici programlama cihazları, IC test cihazlarında sıkça tercih edilir.
PLCC Soketleri
PLCC (Plastic Leaded Chip Carrier) paketli entegrelerin montajında kullanılan özel soketlerdir. Genellikle yüzeye monte edilir (SMT).
PLCC soketler neden gereklidir?
PLCC entegreler doğrudan lehimlenmeden, güvenli biçimde kart üzerinde kullanılabilir.
Nasıl monte edilir?
SMT tipi modeller yüzeye lehimlenir; entegre, merkezden bastırılarak yerine oturtulur.
Hangi uygulamalarda yer alır?
EPROM, mikrodenetleyici ve özel haberleşme entegrelerinin kullanıldığı profesyonel devrelerde yaygındır.
