Yay yüklü konnektörler, iki temas noktası arasında esnek ve güvenilir elektriksel bağlantı sağlamak için yay mekanizmasıyla çalışan konnektör bileşenleridir. Spring loaded connector veya pogo pin connector olarak da bilinen bu ürünler, temas yüzeyine baskı uygulayarak titreşim, tolerans farkı, mekanik hareket veya geçici bağlantı koşullarında kararlı temas elde edilmesine yardımcı olur. Yaylı pin yapısı sayesinde lehimsiz temas, test bağlantısı, şarj kontağı, modül bağlantısı, batarya teması ve kartlar arası esnek bağlantı uygulamalarında kullanılabilirler. Tüketici elektroniği, medikal cihazlar, test fikstürleri, batarya paketleri, IoT ürünleri, giyilebilir cihazlar, endüstriyel kontrol sistemleri, robotik uygulamalar, haberleşme cihazları ve gömülü elektronik tasarımlarda yaygın olarak tercih edilirler. Doğru yay yüklü konnektör seçimi; pin sayısı, pitch değeri, strok mesafesi, yay kuvveti, akım taşıma kapasitesi, temas direnci, kaplama malzemesi, çalışma ömrü, montaj tipi, mekanik hizalama ve uygulamanın temas güvenilirliği gereksinimine göre yapılmalıdır.
Pogo Pin Konnektörler
Pogo pin konnektörler, yaylı pin mekanizmasıyla karşı yüzeye temas eden kompakt bağlantı elemanlarıdır. Test noktaları, şarj istasyonları, batarya bağlantıları, modüler cihazlar, giyilebilir elektronikler ve geçici programlama bağlantılarında yaygın olarak kullanılırlar. Pin strok mesafesi, yay kuvveti, uç formu, temas direnci ve kaplama kalitesi seçimde önemli kriterlerdir.
Kartlar Arası Yay Yüklü Konnektörler
Kartlar arası yay yüklü konnektörler, iki PCB arasında tolerans farklarını dengeleyerek elektriksel bağlantı sağlamak için kullanılan bağlantı çözümleridir. Kompakt cihazlar, modüler elektronik tasarımlar, sensör kartları, kontrol modülleri ve taşınabilir cihazlarda tercih edilirler. Stack height, pin sayısı, pitch değeri, mekanik hizalama ve temas kuvveti doğru seçim için değerlendirilmelidir.
Batarya Temas Konnektörleri

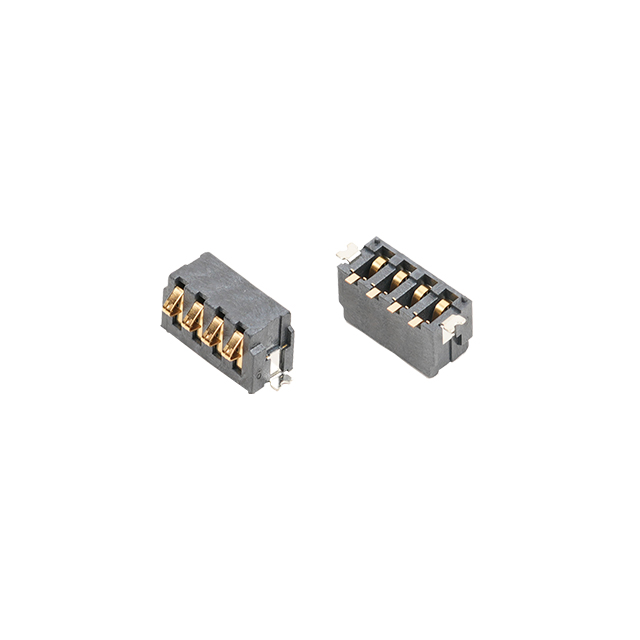

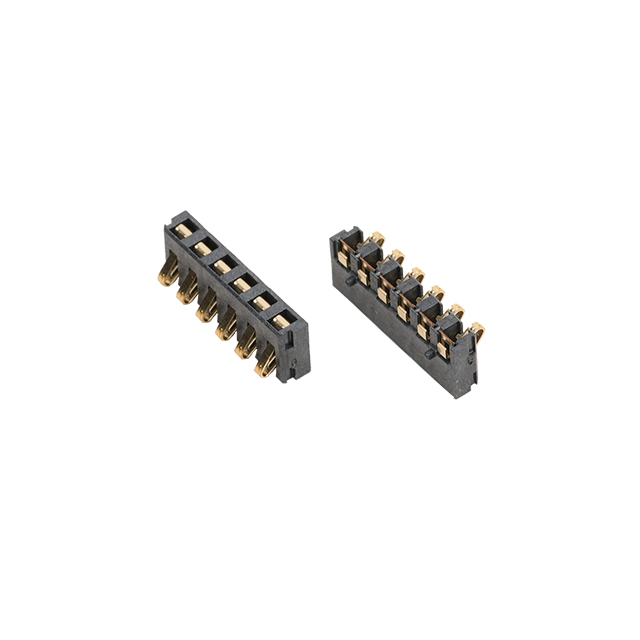

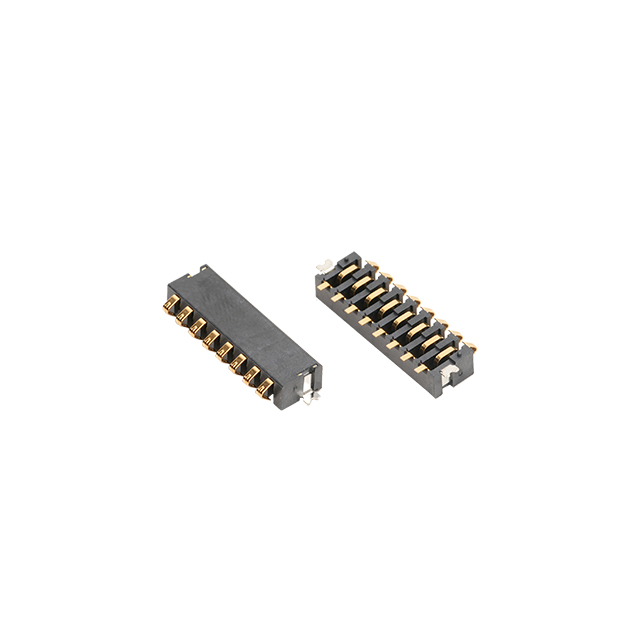

Batarya temas konnektörleri, pil veya batarya paketleriyle cihaz devresi arasında esnek ve güvenilir güç bağlantısı sağlamak için kullanılan yaylı kontak ürünleridir. Taşınabilir cihazlar, IoT ürünleri, medikal ekipmanlar, el terminalleri, kablosuz sensörler ve tüketici elektroniğinde kullanılırlar. Akım taşıma kapasitesi, temas kuvveti, oksidasyon dayanımı, gövde ölçüsü ve mekanik ömür seçimde kritik parametrelerdir.
Test ve Programlama Yaylı Konnektörleri
Test ve programlama yaylı konnektörleri, üretim hattında veya servis sürecinde PCB üzerindeki test pad, programlama noktası veya ölçüm noktasına geçici bağlantı kurmak için kullanılan konnektörlerdir. ICT test fikstürleri, fonksiyonel test sistemleri, firmware yükleme, kalibrasyon ve kalite kontrol uygulamalarında tercih edilirler. Temas tekrarlanabilirliği, pin ömrü, uç geometrisi, yay kuvveti ve hizalama hassasiyeti seçim sürecinde önemlidir.
Şarj Kontaklı Yay Yüklü Konnektörler
Şarj kontaklı yay yüklü konnektörler, cihaz ile şarj yuvası, docking station veya cradle arasında esnek güç ve sinyal bağlantısı sağlamak için kullanılan ürünlerdir. Kablosuz kulaklık kutuları, el terminalleri, medikal taşınabilir cihazlar, barkod okuyucular, robot süpürgeler ve endüstriyel el cihazlarında kullanılabilirler. Akım kapasitesi, temas yüzeyi, kaplama dayanımı, hizalama toleransı ve mekanik kullanım ömrü seçimde önemlidir.
Yay yüklü konnektör ne işe yarar?
Yay yüklü konnektör, yaylı pin veya kontak yapısı sayesinde iki yüzey arasında esnek elektriksel temas oluşturur. Karşı yüzeydeki tolerans farklarını, küçük mekanik hareketleri ve temas mesafesi değişimlerini dengeleyerek bağlantının kararlı kalmasına yardımcı olur. Test, şarj, batarya, modül bağlantısı ve geçici temas uygulamalarında pratik çözüm sunar.
Yay yüklü konnektör seçerken hangi teknik özelliklere dikkat edilmelidir?
Yay yüklü konnektör seçiminde pin sayısı, pitch değeri, strok mesafesi, yay kuvveti, akım taşıma kapasitesi, temas direnci, kaplama malzemesi, pin uç formu, mekanik ömür, çalışma sıcaklığı, montaj tipi ve hizalama toleransı dikkate alınmalıdır. Ayrıca konnektörün batarya teması, test fikstürü, şarj bağlantısı, board-to-board bağlantı veya modüler cihaz uygulamasında kullanılacağı doğru belirlenmelidir.
Pogo pin ile standart pin header arasındaki fark nedir?
Pogo pin, içinde yay mekanizması bulunan ve karşı yüzeye bastırıldığında esnek temas sağlayan bir bağlantı elemanıdır. Standart pin header ise sabit pin yapısıyla genellikle karşılık soket veya jumper üzerinden bağlantı kurar. Pogo pinler geçici temas, test, şarj ve tolerans telafisi gereken uygulamalarda avantaj sağlarken, pin header yapıları daha sabit ve geleneksel bağlantılar için kullanılır.
Yay kuvveti neden önemlidir?
Yay kuvveti, konnektörün karşı temas yüzeyine ne kadar baskı uyguladığını belirler. Yetersiz yay kuvveti temas kararsızlığına, yüksek temas direncine veya sinyal kesintisine neden olabilir. Çok yüksek yay kuvveti ise PCB pad, batarya kontağı veya mekanik yüzey üzerinde aşınma ve deformasyon oluşturabilir. Bu nedenle yay kuvveti uygulamanın temas güvenilirliği ve mekanik dayanım ihtiyacına göre seçilmelidir.
Yay yüklü konnektörlerde kaplama malzemesi neden önemlidir?
Kaplama malzemesi, temas direncini, oksidasyon dayanımını, aşınma performansını ve uzun süreli bağlantı güvenilirliğini etkiler. Altın kaplama kontaklar düşük temas direnci ve yüksek korozyon dayanımı sağlayabilir. Nikel veya kalay kaplama seçenekleri ise uygulamanın maliyet, akım ve çevresel koşullarına göre tercih edilebilir. Sık temas edilen test ve şarj uygulamalarında kaplama kalitesi daha kritik hale gelir.
Yay yüklü konnektörler hangi uygulamalarda kullanılır?
Yay yüklü konnektörler pogo pin bağlantıları, test fikstürleri, PCB programlama noktaları, batarya temasları, şarj istasyonları, docking station bağlantıları, giyilebilir cihazlar, IoT ürünleri, medikal cihazlar, el terminalleri, robotik sistemler, tüketici elektroniği, endüstriyel kontrol kartları ve modüler elektronik tasarımlarda kullanılır. Esnek, tekrarlanabilir ve güvenilir elektriksel temas gereken birçok elektronik sistemde temel bağlantı çözümü olarak görev yaparlar.
