Tact siviçler, elektronik devrelerde kısa süreli kullanıcı girişi oluşturmak için kullanılan kompakt, yay geri dönüşlü ve dokunsal geri bildirim sağlayan anahtarlama elemanlarıdır. Basıldığında kontak durumu değişir, bırakıldığında ise eski konumuna geri döner. Bu nedenle genellikle momentary çalışma yapısına sahiptirler. Tact siviçler; kontrol kartları, uzaktan kumandalar, taşınabilir elektronik cihazlar, medikal cihazlar, ölçüm ekipmanları, beyaz eşya kontrol panelleri, endüstriyel arayüzler, IoT cihazları, otomotiv iç kontrol sistemleri ve tüketici elektroniği ürünlerinde yaygın olarak kullanılır. Doğru tact siviç seçimi; montaj tipi, aktüatör yüksekliği, basma kuvveti, çalışma ömrü, kontak yapısı, boyut, çalışma sıcaklığı, PCB yerleşimi ve uygulamanın kullanıcı arayüzü gereksinimlerine göre yapılmalıdır.
SMD Tact Siviçler

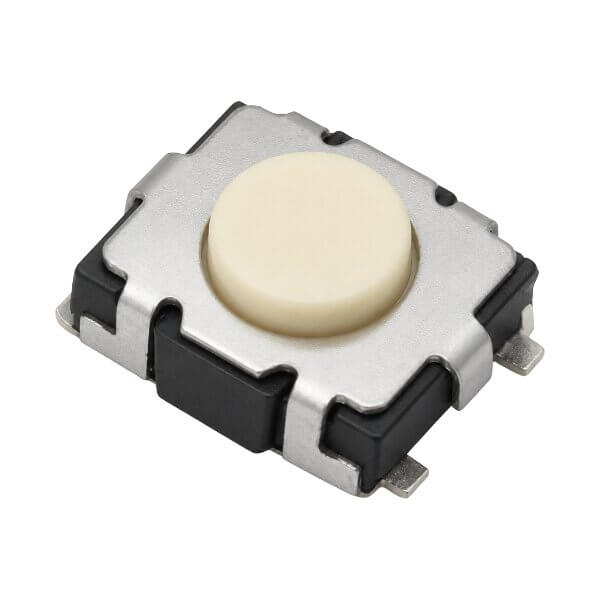

SMD tact siviçler, yüzey montaj teknolojisi ile PCB üzerine monte edilen kompakt siviçlerdir. Küçük boyutları sayesinde taşınabilir cihazlar, kontrol kartları, uzaktan kumandalar, IoT ürünleri, medikal elektronikler ve tüketici elektroniği uygulamalarında tercih edilirler. Otomatik dizgi süreçlerine uygun olmaları, seri üretim yapılan elektronik kart tasarımlarında önemli avantaj sağlar.
THT Tact Siviçler
THT tact siviçler, PCB üzerindeki deliklerden geçirilerek lehimlenen bacak yapısına sahip siviçlerdir. Mekanik tutunma açısından güçlü bir bağlantı sağlayabilirler. Geliştirme kartları, kontrol panelleri, endüstriyel elektronikler, eğitim devreleri, test kartları ve daha yüksek mekanik dayanım beklenen uygulamalarda kullanılabilirler. Bacak dizilimi ve PCB delik ölçüleri seçimde dikkate alınmalıdır.
Yan Basmalı Tact Siviçler
Yan basmalı tact siviçler, dikey basma yerine yatay yönden tetiklenen siviçlerdir. PCB kenarına yerleştirilen butonlarda veya cihaz gövdesinin yan yüzeyinden erişilen kontrol noktalarında kullanılırlar. Taşınabilir cihazlar, uzaktan kumandalar, küçük kontrol üniteleri, ayar butonları ve kullanıcı arayüzü devrelerinde tercih edilirler. Aktüatör yönü ve gövde yerleşimi mekanik tasarım açısından önemlidir.
Su Geçirmez Tact Siviçler
Su geçirmez tact siviçler, nem, sıvı sıçraması veya dış ortam etkilerine karşı daha dayanıklı yapı sunan siviç türleridir. Beyaz eşya, dış ortam kontrol panelleri, medikal cihazlar, endüstriyel el terminalleri, otomotiv iç kontrol sistemleri ve temizlenebilir yüzey gerektiren ürünlerde kullanılabilirler. Koruma seviyesi, sızdırmazlık yapısı ve çalışma sıcaklığı seçimde önemli kriterlerdir.
Aydınlatmalı Tact Siviçler
Aydınlatmalı tact siviçler, kullanıcıya görsel durum bilgisi vermek için LED veya ışık geçirgen aktüatör yapısıyla tasarlanan siviçlerdir. Cihazın açık-kapalı durumu, mod seçimi, uyarı fonksiyonu veya aktif kanal bilgisi gibi durumların gösterilmesinde kullanılabilirler. Kontrol panelleri, ses sistemleri, ölçüm cihazları, endüstriyel arayüzler ve tüketici elektroniği ürünlerinde tercih edilirler.
Tact siviç nedir?
Tact siviç, basıldığında geçici olarak kontak durumunu değiştiren ve bırakıldığında eski konumuna dönen küçük boyutlu bir anahtarlama elemanıdır. Kullanıcıya basma anında hafif bir dokunsal geri bildirim sağlar. Genellikle elektronik cihazlarda buton girişi, menü seçimi, reset, mod değiştirme veya ayar fonksiyonu için kullanılır.
Tact siviçler hangi uygulamalarda kullanılır?
Tact siviçler uzaktan kumandalar, kontrol kartları, taşınabilir elektronik cihazlar, ölçüm ekipmanları, medikal cihazlar, beyaz eşya kontrol panelleri, endüstriyel kullanıcı arayüzleri, IoT cihazları, otomotiv iç kontrol sistemleri, oyuncak elektroniği ve tüketici elektroniği ürünlerinde kullanılır. Kompakt ve düşük maliyetli kullanıcı girişi gereken devrelerde yaygın olarak tercih edilirler.
SMD tact siviç ile THT tact siviç arasındaki fark nedir?
SMD tact siviçler PCB yüzeyine lehimlenir ve otomatik dizgiye uygun kompakt tasarımlar için tercih edilir. THT tact siviçler ise PCB üzerindeki deliklerden geçirilerek lehimlenir ve daha güçlü mekanik tutunma sağlayabilir. SMD modeller küçük ve yoğun kart tasarımlarında, THT modeller ise mekanik dayanım veya prototip kolaylığı gereken uygulamalarda daha çok kullanılır.
Tact siviç seçerken hangi teknik özelliklere dikkat edilmelidir?
Tact siviç seçerken montaj tipi, aktüatör yüksekliği, basma kuvveti, çalışma ömrü, kontak direnci, anahtarlama akımı, çalışma gerilimi, gövde ölçüsü, çalışma sıcaklığı, sızdırmazlık yapısı ve PCB yerleşimi dikkate alınmalıdır. Kullanıcı hissi açısından basma kuvveti ve aktüatör yüksekliği, güvenilirlik açısından ise mekanik ömür ve kontak dayanımı önemlidir.
Tact siviçlerde basma kuvveti neden önemlidir?
Basma kuvveti, kullanıcının siviçi çalıştırmak için uygulaması gereken mekanik kuvveti ifade eder. Çok düşük basma kuvveti istemsiz tetiklemelere, çok yüksek basma kuvveti ise kullanım konforunun düşmesine neden olabilir. El tipi cihazlar, kontrol panelleri ve sık kullanılan arayüzlerde uygun basma kuvveti, kullanıcı deneyimi ve ürün kalitesi açısından önemli bir kriterdir.
Tact siviçler sürekli açık-kapalı anahtar olarak kullanılabilir mi?
Tact siviçler genellikle momentary çalışma yapısına sahiptir. Yani basılı tutulduğu sürece kontak durumu değişir, bırakıldığında eski konumuna geri döner. Bu nedenle sürekli açık-kapalı konumunu mekanik olarak koruması gereken uygulamalarda latch yapılı push button, slide switch, rocker switch veya toggle switch gibi anahtar türleri tercih edilmelidir.
