Snap ferritler, kablo üzerine sonradan takılabilen klipsli ferrit EMI bastırma elemanlarıdır. Kabloyu kesmeden veya bağlantıyı sökmeden monte edilebildikleri için servis, bakım, test ve saha uygulamalarında pratik kullanım sağlarlar. Yüksek frekanslı elektromanyetik gürültüyü azaltarak cihazların EMI performansını iyileştirmeye yardımcı olurlar. Güç kabloları, adaptör kabloları, USB, HDMI, Ethernet, haberleşme hatları, motor kabloları, endüstriyel kontrol sistemleri ve tüketici elektroniği uygulamalarında yaygın olarak tercih edilirler. Doğru snap ferrit seçimi; kablo çapı, ferrit malzeme tipi, empedans değeri, çalışma frekansı, mekanik kilitleme yapısı ve bastırılmak istenen gürültü karakteristiğine göre yapılmalıdır.
Geçmeli Snap Ferritler

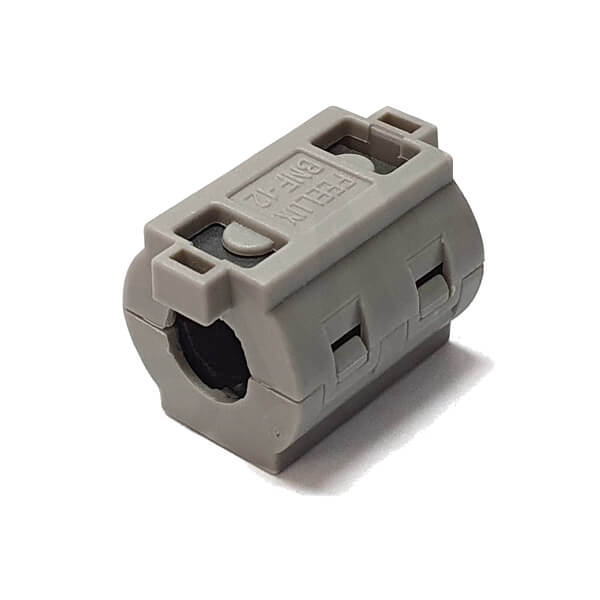

Geçmeli snap ferritler, kablo üzerine kolayca kapatılabilen klipsli ferrit yapılardır. Montaj sırasında kablonun kesilmesine veya konnektörün sökülmesine gerek yoktur. Bu özellik, mevcut sistemlerde EMI iyileştirmesi yapmak, prototip testlerinde çözüm denemek veya saha müdahalesi gerçekleştirmek için avantaj sağlar.
Güç Kablosu Snap Ferritleri
Güç kablosu snap ferritleri, adaptör, güç kaynağı, motor, inverter ve endüstriyel ekipman kablolarında oluşabilecek yüksek frekanslı parazitleri azaltmak için kullanılır. Kablo üzerinden taşınan veya kablodan yayılan EMI etkisini düşürmeye yardımcı olur. Kablo çapı, akım seviyesi ve gürültü frekansı seçim sırasında dikkate alınmalıdır.
Veri Kablosu Snap Ferritleri
Veri kablosu snap ferritleri, USB, HDMI, Ethernet, RS-485, CAN ve benzeri haberleşme hatlarında yüksek frekanslı gürültüyü bastırmak amacıyla kullanılabilir. Doğru seçildiğinde sinyal bütünlüğünü büyük ölçüde koruyarak EMI performansını destekler. Veri hızı, kablo tipi ve ferrit empedans karakteristiği dikkatle değerlendirilmelidir.
Yüksek Frekans Snap Ferritler
Yüksek frekans snap ferritler, belirli frekans aralıklarında daha yüksek empedans oluşturarak parazit bileşenlerini zayıflatmak için tasarlanır. Özellikle anahtarlamalı güç kaynakları, hızlı dijital arayüzler ve RF etkisine açık kablolarda tercih edilebilirler. Empedans-frekans eğrisi, uygulamadaki gürültü kaynağına göre incelenmelidir.
Çok Turlu Kullanıma Uygun Snap Ferritler
Çok turlu kullanıma uygun snap ferritlerde kablo, ferrit çekirdek içinden birden fazla tur geçirilerek empedans etkisi artırılabilir. Bu yöntem bazı düşük frekanslı EMI bileşenlerinin bastırılmasında daha etkili olabilir. Ancak kablo çapı, ferrit iç hacmi ve mekanik yerleşim uygun olmalıdır.
Snap ferrit ile standart ferrit kablo çekirdeği arasındaki fark nedir?
Snap ferritler klipsli yapıya sahiptir ve kabloya sonradan kolayca takılabilir. Standart ferrit kablo çekirdekleri ise halka, silindir veya farklı formlarda olabilir ve bazı modellerde kablonun çekirdek içinden geçirilmesi gerekir. Snap ferritler özellikle servis ve sonradan EMI iyileştirme uygulamalarında pratik çözüm sunar.
Snap ferrit kabloya nereye takılmalıdır?
Snap ferrit genellikle gürültü kaynağına, cihaz girişine veya kablonun EMI yayılımının yoğun olduğu bölgeye yakın konumlandırılır. Güç adaptörlerinde cihaz tarafına veya kaynak tarafına yakın yerleşim tercih edilebilir. En doğru konum, uygulamadaki parazit kaynağına ve test sonuçlarına göre belirlenmelidir.
Snap ferrit sinyal kalitesini etkiler mi?
Doğru seçilmiş snap ferrit, yüksek frekanslı gürültüyü azaltırken ana sinyal üzerinde sınırlı etki oluşturur. Ancak yüksek hızlı veri hatlarında uygun olmayan ferrit malzeme veya yüksek empedans değeri sinyal zayıflaması, veri hatası veya bağlantı kararsızlığına neden olabilir. Bu nedenle veri hattı uygulamalarında sinyal standardı dikkate alınmalıdır.
Snap ferritlerde iç çap neden önemlidir?
İç çap, ferritin kabloya mekanik olarak uyumlu şekilde kapanabilmesi için önemlidir. İç çap çok küçük olursa kablo sıkışabilir veya ferrit kapanmayabilir. Çok büyük olursa ferrit kablo üzerinde gevşek kalabilir. Doğru iç çap, hem montaj güvenliği hem de EMI bastırma performansı için gereklidir.
Snap ferritte kabloyu birden fazla tur geçirmek ne işe yarar?
Kabloyu ferrit içinden birden fazla tur geçirmek, ferritin kablo üzerinde oluşturduğu empedans etkisini artırabilir. Bu yöntem bazı frekanslarda EMI bastırma performansını güçlendirebilir. Ancak kablo kalınlığı ve ferrit iç hacmi buna uygun olmalı, kablonun mekanik olarak zorlanmamasına dikkat edilmelidir.
Snap ferrit seçerken hangi teknik değerler dikkate alınmalıdır?
İç çap, dış ölçü, ferrit malzeme tipi, empedans değeri, empedansın belirtildiği frekans, mekanik kilitleme yapısı, kablo tur sayısı, çalışma sıcaklığı, kablo tipi ve kullanılacağı hattın güç ya da veri hattı olması dikkate alınmalıdır. Ayrıca hedeflenen EMI frekansı ve montaj noktası seçim sürecinde değerlendirilmelidir.
