PLF güç hattı filtreleri, AC veya DC besleme hatları üzerinden iletilen elektromanyetik parazitleri azaltmak için kullanılan güç hattı filtreleme komponentleridir. Güç kaynağı girişlerinde, cihaz besleme hatlarında ve endüstriyel sistemlerde oluşan common mode ve differential mode gürültü bileşenlerinin bastırılmasına yardımcı olurlar. Anahtarlamalı güç kaynakları, inverterler, motor sürücüleri, LED sürücüler, otomasyon panoları, medikal cihazlar, beyaz eşya, haberleşme ekipmanları ve endüstriyel elektronik sistemlerde yaygın olarak kullanılırlar. Doğru PLF güç hattı filtresi seçimi; çalışma gerilimi, nominal akım, kaçak akım, insertion loss, filtreleme frekans aralığı, bağlantı tipi, güvenlik standardı ve uygulamanın EMC gereksinimlerine göre yapılmalıdır.

AC Güç Hattı Filtreleri

AC güç hattı filtreleri, şebeke besleme girişlerinde oluşan iletilen EMI gürültüsünü azaltmak için kullanılır. Cihazın şebekeye yaydığı paraziti sınırlamaya ve şebekeden gelen yüksek frekanslı gürültülerin devreye etkisini azaltmaya yardımcı olur. Adaptörler, endüstriyel güç kaynakları, beyaz eşya, medikal cihazlar ve pano sistemlerinde tercih edilebilirler.

DC Güç Hattı Filtreleri

DC güç hattı filtreleri, DC besleme hatlarında oluşan anahtarlama kaynaklı gürültüleri ve yüksek frekanslı parazitleri bastırmak için kullanılır. DC/DC dönüştürücüler, batarya beslemeli sistemler, otomotiv elektroniği, LED sürücüler ve haberleşme ekipmanlarında değerlendirilebilirler. Gerilim seviyesi, akım kapasitesi ve gürültü frekansı seçim sırasında önemlidir.

Tek Faz Güç Hattı Filtreleri

Tek faz güç hattı filtreleri, faz-nötr besleme yapısına sahip cihazlarda EMI bastırma amacıyla kullanılır. Ofis ekipmanları, ev tipi cihazlar, küçük güç kaynakları, laboratuvar cihazları ve düşük-orta güçlü endüstriyel sistemlerde yaygın olarak tercih edilirler. Bağlantı yapısı, kaçak akım ve güvenlik sınıfı uygulamaya göre değerlendirilmelidir.

Üç Faz Güç Hattı Filtreleri

Üç faz güç hattı filtreleri, yüksek güçlü endüstriyel sistemlerde üç fazlı besleme hatlarından kaynaklanan EMI gürültüsünü azaltmak için kullanılır. Motor sürücüleri, inverterler, CNC makineleri, otomasyon panoları, kaynak makineleri ve endüstriyel güç sistemlerinde tercih edilebilirler. Yük akımı, faz yapısı ve topraklama düzeni seçimde belirleyici olur.

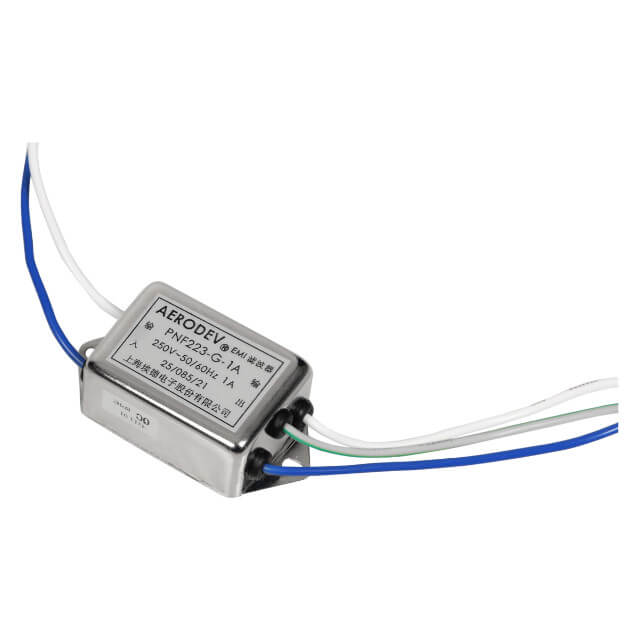

Modül Tipi PLF Filtreler

Modül tipi PLF filtreler, kapalı gövde veya hazır bağlantı yapısıyla güç hattına kolay entegre edilebilen filtre çözümleridir. Terminal, kablo, faston veya vidalı bağlantı gibi farklı montaj seçenekleriyle sunulabilirler. Endüstriyel cihazlar, pano uygulamaları, medikal ekipmanlar ve seri üretim cihazlarda kullanım kolaylığı sağlarlar.

PLF güç hattı filtresi ne işe yarar?

PLF güç hattı filtresi, güç besleme hattı üzerinden taşınan yüksek frekanslı elektromanyetik parazitleri azaltmak için kullanılır. Hem cihazın dışarıya yaydığı EMI gürültüsünü sınırlamaya hem de şebekeden veya besleme hattından gelen parazitlerin cihaza etkisini azaltmaya yardımcı olur.

PLF filtre ile standart EMI filtre arasındaki fark nedir?

PLF filtreler, güç hattı uygulamalarına odaklanan EMI filtreleridir. Standart EMI filtre ifadesi ise güç, sinyal veya veri hatlarında kullanılan daha geniş filtreleme çözümlerini kapsayabilir. PLF ürünlerde nominal akım, çalışma gerilimi, kaçak akım, güvenlik standardı ve güç hattı bağlantı yapısı daha belirleyici kriterlerdir.

PLF güç hattı filtresi devrede nereye bağlanmalıdır?

PLF güç hattı filtresi genellikle cihazın güç girişine mümkün olduğunca yakın konumlandırılır. Bu yerleşim, besleme hattı üzerinden gelen veya cihazdan hatta yayılan EMI gürültüsünün daha etkili bastırılmasına yardımcı olur. Filtrenin giriş-çıkış yönü, toprak bağlantısı ve kablo yerleşimi performansı doğrudan etkileyebilir.

PLF filtrelerde kaçak akım neden önemlidir?

Kaçak akım, filtre içindeki güvenlik kapasitörleri üzerinden toprağa akan küçük akımı ifade eder. Özellikle medikal cihazlar, taşınabilir ekipmanlar ve kullanıcı teması olan sistemlerde kaçak akım sınırları kritik olabilir. Bu nedenle filtre seçimi yapılırken güvenlik standardı ve uygulama sınıfı dikkate alınmalıdır.

Common mode ve differential mode bastırma PLF filtrelerde neden ayrı değerlendirilir?

Common mode gürültü, faz-nötr veya hatlar üzerinde aynı yönde ilerleyen parazit bileşenidir. Differential mode gürültü ise iki hat arasında zıt yönde oluşur. PLF filtrelerde ortak mod bobinler, X/Y kapasitörler ve seri endüktif elemanlar bu iki gürültü tipini farklı mekanizmalarla bastırır. Bu nedenle hedeflenen EMI problemine göre filtre yapısı seçilmelidir.

PLF güç hattı filtresi seçerken hangi teknik değerler dikkate alınmalıdır?

Çalışma gerilimi, nominal akım, faz yapısı, insertion loss, common mode ve differential mode bastırma performansı, kaçak akım, izolasyon dayanımı, güvenlik kapasitör sınıfı, bağlantı tipi, montaj şekli, çalışma sıcaklığı, topraklama yapısı, gövde ölçüsü ve ilgili EMC güvenlik standartları dikkate alınmalıdır.
