Pin diode switch modules, RF ve mikrodalga sinyal yollarını elektronik olarak seçmek, yönlendirmek, açmak veya kapatmak için kullanılan yüksek hızlı anahtarlama modülleridir. PIN diode yapısı, mekanik rölelere göre daha hızlı switching time, daha uzun çalışma ömrü ve kompakt RF tasarım avantajı sağlar. RF test sistemleri, radar uygulamaları, haberleşme cihazları, antenna switching devreleri, RF front-end yapıları, signal routing, transmitter-receiver anahtarlama, ölçüm sistemleri ve savunma elektroniği dışı profesyonel RF uygulamalarında yaygın olarak kullanılırlar. Doğru pin diode switch module seçimi; çalışma frekansı, port sayısı, insertion loss, isolation, switching speed, power handling, VSWR, kontrol gerilimi, bias akımı, paket yapısı, konnektör tipi ve sistemin RF performans gereksinimlerine göre yapılmalıdır.

SPST Pin Diode Switch Modules

SPST pin diode switch modules, tek bir RF sinyal hattını elektronik olarak açıp kapatmak için kullanılan temel anahtarlama modülleridir. RF sinyal kesme, test hattı kontrolü, transmitter çıkış izole etme, alıcı koruma, pulse switching ve basit signal gating uygulamalarında tercih edilirler. Kompakt yapıları sayesinde RF kartlar, test fixture sistemleri, ölçüm düzenekleri ve haberleşme modüllerinde kolay entegrasyon sağlarlar. Seçim yapılırken frekans aralığı, insertion loss, off-state isolation, switching time, maksimum RF güç, kontrol gerilimi ve empedans uyumu dikkate alınmalıdır.

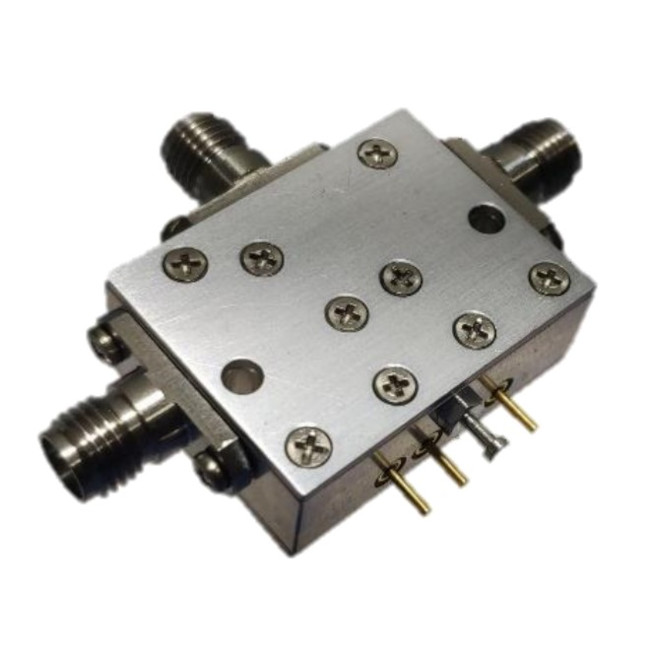

SPDT Pin Diode Switch Modules

SPDT pin diode switch modules, bir RF girişini iki farklı çıkış arasında veya iki farklı RF hattını tek çıkışa yönlendirmek için kullanılan anahtarlama modülleridir. Antenna diversity, transmit-receive switching, RF path selection, test ekipmanı yönlendirme, receiver chain seçimi ve haberleşme sistemlerinde sinyal rotalama uygulamalarında yaygın olarak kullanılırlar. SPDT yapı, tek antenin alıcı ve verici arasında paylaşılması veya farklı anten yollarının seçilmesi için pratik çözüm sunar. Seçim sırasında port izolasyonu, insertion loss, switching speed, power handling, control logic, VSWR ve kullanılan frekans bandı değerlendirilmelidir.

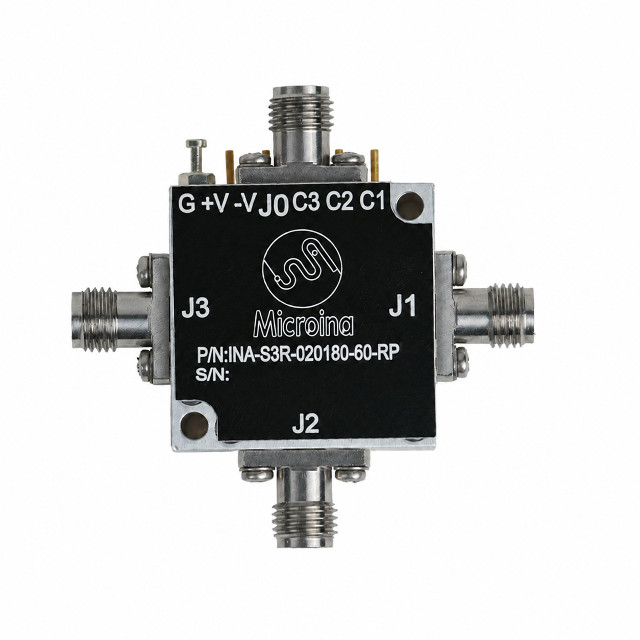

Çok Portlu Pin Diode Switch Modules

Çok portlu pin diode switch modules, birden fazla RF hattının merkezi olarak seçilmesi veya yönlendirilmesi gereken sistemlerde kullanılan gelişmiş anahtarlama modülleridir. SP4T, SP6T, SP8T veya matrix switch yapıları; RF test sistemleri, antenna array uygulamaları, çok bantlı haberleşme cihazları, laboratuvar ölçüm düzenekleri ve automated test equipment sistemlerinde tercih edilir. Çok portlu yapı kablo karmaşasını azaltır ve otomatik test senaryolarını kolaylaştırır. Seçim yapılırken port sayısı, portlar arası isolation, frekans aralığı, anahtarlama hızı, kontrol arayüzü, kanal dengesizliği ve sistem kalibrasyon ihtiyacı kontrol edilmelidir.

Yüksek Hızlı Pin Diode Switch Modules

Yüksek hızlı pin diode switch modules, mikro saniye veya nano saniye seviyelerinde RF anahtarlama gereken uygulamalar için tasarlanmış modüllerdir. Pulse RF sistemleri, radar yardımcı devreleri, hızlı test sekansları, T/R switching, time-gated measurement, frekans çevrimli haberleşme sistemleri ve dinamik RF sinyal kontrol uygulamalarında kullanılırlar. Hızlı anahtarlama performansı, kontrol sürme devresi ve PIN diode bias yapısıyla doğrudan ilişkilidir. Seçim yapılırken rise time, fall time, settling time, control voltage, bias current, RF power, isolation ve transient davranışları değerlendirilmelidir.

Yüksek Güçlü Pin Diode Switch Modules

Yüksek güçlü pin diode switch modules, daha yüksek RF güç seviyelerinde güvenli sinyal anahtarlama yapabilen modüllerdir. Transmitter çıkış hatları, RF amplifier testleri, anten anahtarlama sistemleri, yüksek güçlü haberleşme altyapıları ve RF power routing uygulamalarında tercih edilirler. Bu modüllerde güç dayanımı, termal yönetim, insertion loss ve off-state isolation kritik öneme sahiptir. Seçim yapılırken continuous wave power, peak power, duty cycle, soğutma ihtiyacı, konnektör tipi, sıcaklık aralığı ve üretici power derating bilgileri dikkate alınmalıdır.

Pin diode switch module ne işe yarar?

Pin diode switch module, RF ve mikrodalga sinyal yollarını elektronik olarak açmak, kapatmak veya farklı hatlar arasında yönlendirmek için kullanılır. Mekanik anahtar veya röle yerine PIN diode tabanlı yarı iletken anahtarlama kullanarak hızlı switching time, düşük mekanik aşınma ve kompakt yapı sağlar. Anten seçimi, alıcı-verici geçişi, RF test hattı kontrolü, sinyal yönlendirme ve yüksek hızlı ölçüm sistemlerinde temel RF anahtarlama çözümü sunar.

Pin diode switch module seçerken hangi teknik özelliklere dikkat edilmelidir?

Pin diode switch module seçiminde çalışma frekansı, port konfigürasyonu, SPST, SPDT, SP4T veya matrix yapı, insertion loss, isolation, VSWR, return loss, switching speed, power handling, kontrol gerilimi, bias akımı, empedans, konnektör tipi, paket ölçüsü, çalışma sıcaklığı ve kontrol arayüzü dikkate alınmalıdır. RF sistemlerde düşük insertion loss sinyal kaybını azaltırken, yüksek isolation istenmeyen sinyal sızıntısını sınırlamaya yardımcı olur.

Pin diode switch ile RF relay arasındaki fark nedir?

Pin diode switch, yarı iletken PIN diode yapısıyla elektronik anahtarlama yapar ve genellikle RF relay çözümlerine göre daha hızlı switching time, daha uzun mekanik ömür ve daha kompakt yapı sunar. RF relay ise mekanik kontaklarla çalışır ve bazı uygulamalarda çok düşük insertion loss veya yüksek izolasyon avantajı sağlayabilir. Hızlı anahtarlama ve sık switching gereken sistemlerde pin diode switch, düşük kayıp ve yüksek güç gerektiren bazı statik uygulamalarda RF relay tercih edilebilir.

Insertion loss ve isolation pin diode switch modüllerde neden önemlidir?

Insertion loss, anahtar iletim durumundayken RF sinyalde oluşan kaybı ifade eder. Düşük insertion loss, sinyal gücünün daha verimli aktarılmasını sağlar. Isolation ise anahtar kapalı veya seçili olmayan port durumundayken istenmeyen sinyal geçişinin ne kadar engellendiğini gösterir. Yüksek isolation, alıcı-verici ayrımı, portlar arası sızıntı azaltma ve test doğruluğu için önemlidir. Bu iki değer frekansa bağlı değişebileceği için hedef çalışma bandında değerlendirilmelidir.

Pin diode switch module için bias devresi neden gereklidir?

PIN diode anahtarlama elemanları, iletim veya kesim durumuna geçmek için uygun bias akımı ve kontrol gerilimi gerektirir. Doğru bias devresi, düşük insertion loss, yüksek isolation ve hızlı switching performansı için kritik öneme sahiptir. Yetersiz bias akımı iletim kaybını artırabilir, yanlış kontrol gerilimi ise izolasyonu düşürebilir veya diyot yapısına zarar verebilir. Bu nedenle modülün datasheet değerlerine uygun sürme devresi kullanılmalıdır.

Pin diode switch modules hangi uygulamalarda kullanılır?

Pin diode switch modules RF test ve ölçüm sistemleri, spektrum analizörü yardımcı düzenekleri, VNA test hatları, antenna switching sistemleri, transmit-receive anahtarlama devreleri, radar algılama sistemleri, haberleşme cihazları, RF front-end yapıları, otomatik test ekipmanları, sinyal yönlendirme panelleri, RF amplifier testleri, microwave link sistemleri ve yüksek hızlı RF signal routing uygulamalarında kullanılır. RF sinyalin hızlı, tekrarlanabilir ve elektronik olarak yönlendirilmesi gereken profesyonel sistemlerde etkili anahtarlama çözümü sunarlar.
