Pil yuvaları, pil veya bataryaların elektronik devrelere güvenli, düzenli ve sökülebilir şekilde bağlanmasını sağlayan mekanik ve elektriksel bağlantı elemanlarıdır. AA, AAA, C, D, 9V, coin cell, button cell ve lityum pil formatlarıyla uyumlu farklı modelleri bulunur. Hobi elektroniği, Arduino projeleri, oyuncaklar, ölçüm cihazları, kumandalar, sensör sistemleri, taşınabilir cihazlar, medikal ekipmanlar, alarm sistemleri ve gömülü elektronik tasarımlarda yaygın olarak kullanılırlar. Doğru pil yuvası seçimi; pil tipi, hücre sayısı, bağlantı şekli, seri veya paralel yapı, çıkış gerilimi, akım kapasitesi, kablolu veya PCB montaj tipi, kontak malzemesi, yay kalitesi, polarite işareti ve cihazın mekanik yerleşimine göre yapılmalıdır.

AA Pil Yuvaları

AA pil yuvaları, kalem pil olarak bilinen 1.5 V AA pillerin elektronik devrelere bağlanması için kullanılan pil tutucu çözümleridir. Tekli, ikili, üçlü veya dörtlü modeller bulunabilir ve pil sayısına göre farklı çıkış gerilimleri elde edilebilir. Oyuncaklar, el fenerleri, Arduino projeleri, sensör devreleri, taşınabilir ölçüm cihazları ve hobi elektroniği uygulamalarında yaygın olarak kullanılırlar. AA pil yuvası seçerken hücre sayısı, seri bağlantı yapısı, kablo çıkışı, switch varlığı, kontak kalitesi, mekanik sabitleme deliği ve cihaz içi yerleşim alanı dikkate alınmalıdır.

AAA Pil Yuvaları

AAA pil yuvaları, ince kalem pil formatındaki 1.5 V AAA pilleri düzenli ve güvenli şekilde yerleştirmek için kullanılan kompakt pil tutuculardır. Kumandalar, küçük oyuncaklar, taşınabilir cihazlar, sensör modülleri, kablosuz aksesuarlar, alarm ekipmanları ve düşük güçlü elektronik projelerde tercih edilirler. Küçük boyutları sayesinde dar alanlı tasarımlarda avantaj sağlarlar. AAA pil yuvası seçiminde pil adedi, çıkış gerilimi, kablolu veya PCB montaj tipi, kontak yay yapısı, polarite yönü ve kapaklı ya da kapaksız gövde yapısı kontrol edilmelidir.

9V Pil Başlıkları ve Yuvaları

9V pil başlıkları ve yuvaları, dikdörtgen tip 9V pillerin elektronik devrelere bağlantısını sağlayan snap terminal veya kutulu tutucu çözümleridir. Multimetreler, alarm devreleri, deney setleri, gitar pedalları, Arduino projeleri, taşınabilir test cihazları ve düşük akımlı elektronik uygulamalarda yaygın olarak kullanılırlar. 9V pil başlıkları esnek kablo çıkışıyla hızlı bağlantı sağlarken, 9V pil yuvaları pili mekanik olarak daha düzenli sabitler. Seçim yapılırken terminal kalitesi, kablo uzunluğu, polarite, kontak dayanımı, gövde ölçüsü ve cihaz içi sabitleme yöntemi değerlendirilmelidir.

Coin Cell ve Button Cell Pil Yuvaları

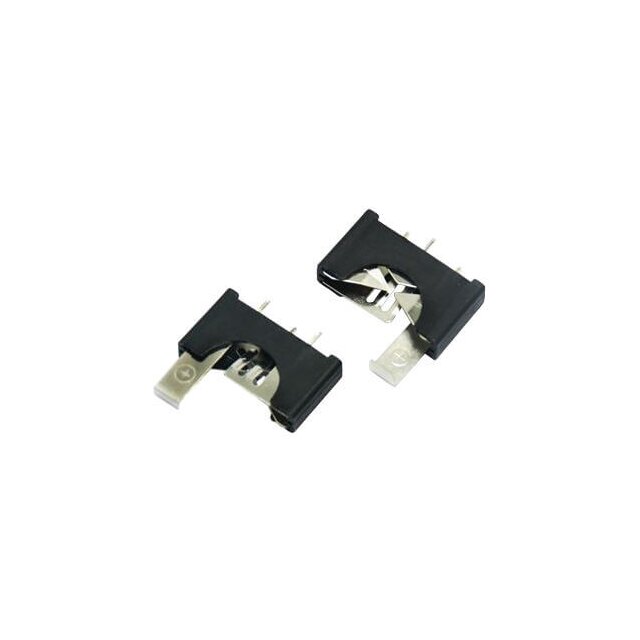

Coin cell ve button cell pil yuvaları, CR2032, CR2025, CR2016, LR44 ve benzeri düğme pillerin PCB veya cihaz gövdesi üzerinde kullanılmasını sağlayan küçük pil tutuculardır. Anakart CMOS pilleri, saatler, uzaktan kumandalar, otomobil anahtarları, küçük sensörler, medikal aksesuarlar, IoT cihazları ve düşük güçlü elektronik devrelerde tercih edilirler. Bu yuvalar genellikle PCB mount, SMD veya through-hole yapıda olabilir. Coin cell yuvası seçerken pil çapı, pil kalınlığı, nominal gerilim, kontak yönü, PCB footprint uyumu ve pilin kolay değiştirilebilir olması dikkate alınmalıdır.

18650 ve Lityum Pil Yuvaları

18650 ve lityum pil yuvaları, silindirik lithium-ion hücrelerin güvenli şekilde devreye bağlanması için kullanılan batarya tutucu çözümleridir. Powerbank projeleri, robotik sistemler, taşınabilir aydınlatmalar, sensör düğümleri, test devreleri, DIY batarya sistemleri ve gömülü elektronik uygulamalarda kullanılırlar. Tekli veya çoklu hücre seçenekleri bulunabilir. Lityum pil yuvası seçiminde hücre boyutu, akım kapasitesi, kontak yay dayanımı, seri veya paralel bağlantı yapısı, koruma devresi kullanımı, kablo kesiti, polarite yönü ve mekanik sabitleme yapısı dikkatle değerlendirilmelidir.

Pil yuvası ne işe yarar?

Pil yuvası, pilin elektronik devreye güvenli, düzenli ve değiştirilebilir şekilde bağlanmasını sağlar. Pilin artı ve eksi kutuplarını devreye iletir, pili mekanik olarak sabit tutar ve gerektiğinde kolayca çıkarılıp yenisiyle değiştirilmesine imkan verir. Taşınabilir elektronik cihazlarda, prototip devrelerde, oyuncaklarda, ölçüm cihazlarında ve düşük voltajlı güç uygulamalarında temel enerji bağlantı elemanı olarak kullanılır.

Pil yuvası seçerken hangi teknik özelliklere dikkat edilmelidir?

Pil yuvası seçiminde pil tipi, hücre sayısı, çıkış gerilimi, seri veya paralel bağlantı yapısı, kontak malzemesi, yay kalitesi, akım taşıma kapasitesi, kablo çıkışı, PCB montaj tipi, polarite işaretleri, gövde ölçüsü, kapak yapısı, switch varlığı ve mekanik sabitleme yöntemi dikkate alınmalıdır. Kullanılacak pilin fiziksel boyutu ve devrenin ihtiyaç duyduğu gerilim-akım değeri doğru belirlenmelidir.

Seri ve paralel pil yuvası arasındaki fark nedir?

Seri pil yuvasında pillerin gerilimleri toplanır. Örneğin dört adet 1.5 V AA pil seri bağlandığında yaklaşık 6 V çıkış elde edilir. Paralel pil yuvasında ise gerilim aynı kalır ancak kapasite ve akım sağlayabilme süresi artabilir. Elektronik devrenin çalışma gerilimi, akım ihtiyacı ve güç tüketimi dikkate alınarak seri veya paralel bağlantı yapısı seçilmelidir. Yanlış bağlantı gerilimi devreye zarar verebilir.

PCB montajlı ve kablolu pil yuvası arasındaki fark nedir?

PCB montajlı pil yuvası doğrudan devre kartına lehimlenir ve kompakt, düzenli cihaz içi montaj sağlar. Kablolu pil yuvası ise esnek bağlantı sunar ve pilin devre kartından farklı bir noktaya yerleştirilmesine imkan verir. PCB mount yuvalar küçük ve sabit tasarımlar için uygundur. Kablolu yuvalar prototipleme, cihaz gövdesi içine pil yerleştirme ve bakım kolaylığı gereken uygulamalarda avantaj sağlar.

Pil yuvalarında kontak kalitesi neden önemlidir?

Pil yuvalarında kontak kalitesi, pil ile devre arasındaki elektriksel temas direncini ve bağlantı güvenilirliğini belirler. Zayıf yay, oksitlenmiş kontak veya gevşek pil tutuşu gerilim düşümü, cihazın reset atması, ısınma veya aralıklı çalışma sorunlarına neden olabilir. Özellikle hareketli cihazlar, robotik projeler, oyuncaklar ve taşınabilir ölçüm cihazlarında sağlam yaylı ve kaliteli metal kontaklı pil yuvaları tercih edilmelidir.

Pil yuvaları hangi uygulamalarda kullanılır?

Pil yuvaları Arduino ve Raspberry Pi projeleri, oyuncaklar, kumandalar, saatler, el fenerleri, alarm sistemleri, sensör devreleri, IoT cihazları, ölçüm cihazları, medikal aksesuarlar, eğitim setleri, robotik uygulamalar, taşınabilir test ekipmanları, DIY elektronik projeleri ve gömülü sistem tasarımlarında kullanılır. Pilin kolay değiştirilebildiği, güvenli ve düzenli enerji bağlantısı gereken tüm taşınabilir elektronik sistemlerde pratik çözüm sunarlar.
