Ortak mod bobinler, elektronik devrelerde ortak mod gürültüsünü bastırmak ve EMI etkilerini azaltmak için kullanılan manyetik filtreleme komponentleridir. Aynı manyetik çekirdek üzerinde genellikle iki veya daha fazla sargıdan oluşurlar. Hatlardan aynı yönde gelen parazit akımlarına yüksek empedans gösterirken, normal çalışma sinyalinin veya diferansiyel akımın geçişine daha az etki ederler. Güç girişleri, AC/DC güç kaynakları, endüstriyel kontrol kartları, otomotiv elektroniği, haberleşme hatları, Ethernet, USB, CAN, RS-485 ve motor sürücü uygulamalarında yaygın olarak kullanılırlar. Doğru ortak mod bobin seçimi; empedans değeri, çalışma frekansı, akım kapasitesi, DC direnç, izolasyon dayanımı, hat sayısı ve bastırılmak istenen gürültü karakteristiğine göre yapılmalıdır.

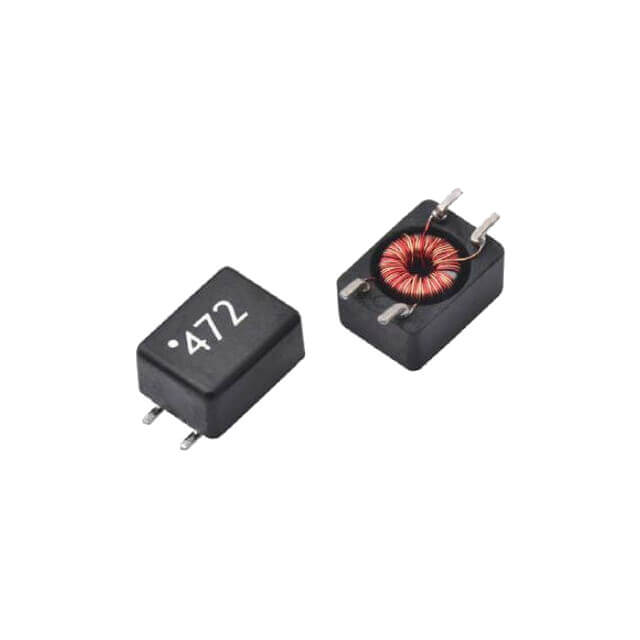

SMD Ortak Mod Bobinler
SMD ortak mod bobinler, yüzey montaj teknolojisine uygun kompakt EMI filtreleme elemanlarıdır. PCB üzerinde az yer kaplar ve otomatik dizgi süreçlerine uygundur. USB, HDMI, Ethernet, CAN, LVDS ve benzeri veri hatlarında ortak mod gürültüsünü azaltmak için tercih edilebilirler.

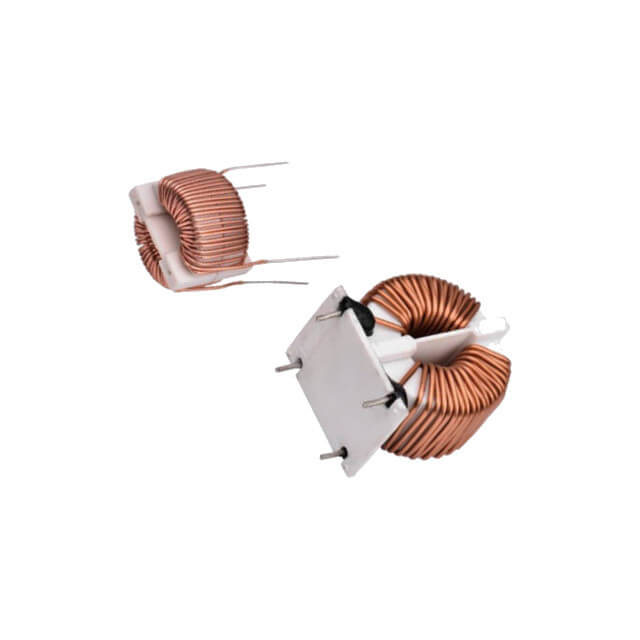

THT Ortak Mod Bobinler
THT ortak mod bobinler, baskı devre kartına delik içinden geçirilerek monte edilen bobin türleridir. Daha yüksek akım, daha güçlü mekanik bağlantı veya daha geniş izolasyon aralığı gereken uygulamalarda kullanılabilirler. AC giriş filtreleri, güç kaynakları, endüstriyel ekipmanlar ve pano içi devrelerde tercih edilirler.
Güç Hattı Ortak Mod Bobinleri
Güç hattı ortak mod bobinleri, AC veya DC besleme hatlarında oluşan ortak mod parazitlerini bastırmak için kullanılır. Anahtarlamalı güç kaynakları, inverterler, LED sürücüler, motor sürücüleri ve endüstriyel güç devrelerinde EMI performansını artırmaya yardımcı olur. Akım taşıma kapasitesi, izolasyon dayanımı ve sıcaklık davranışı seçimde önemlidir.
Sinyal Hattı Ortak Mod Bobinleri
Sinyal hattı ortak mod bobinleri, yüksek hızlı veya hassas veri hatlarında sinyal bütünlüğünü koruyarak EMI gürültüsünü azaltmak için kullanılır. USB, Ethernet, CAN, RS-485, HDMI ve benzeri haberleşme arayüzlerinde tercih edilebilir. Diferansiyel sinyal üzerinde düşük etki, ortak mod gürültü üzerinde yüksek empedans hedeflenir.

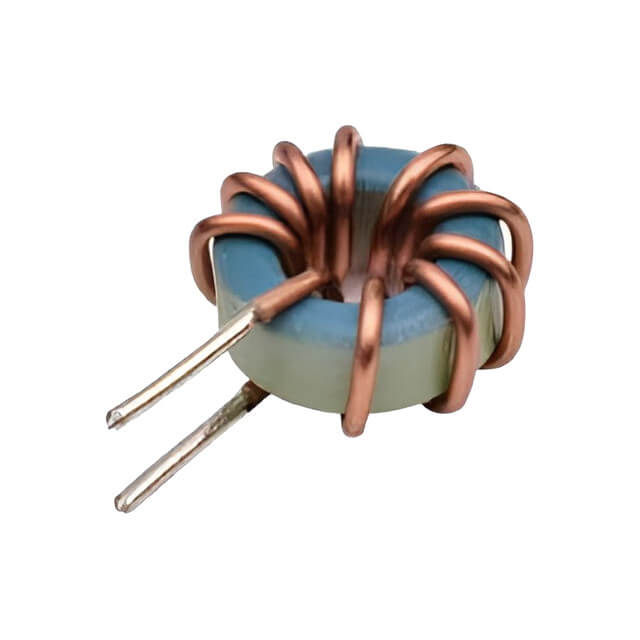

Yüksek Akımlı Ortak Mod Bobinler
Yüksek akımlı ortak mod bobinler, daha yüksek yük akımı taşıyan güç hatlarında EMI bastırma sağlamak için kullanılır. Düşük DC dirençleri sayesinde gerilim düşümü ve ısınma azaltılabilir. Endüstriyel güç kaynakları, otomotiv güç hatları, inverter girişleri ve motor sürücü sistemlerinde kullanılabilirler.
Ortak mod bobin ile diferansiyel mod bobin arasındaki fark nedir?
Ortak mod bobin, iki hatta aynı yönde oluşan ortak mod gürültüsünü bastırmak için kullanılır. Diferansiyel mod bobin ise hatlar arasında oluşan diferansiyel gürültüyü veya akım değişimlerini sınırlamak için kullanılır. EMI filtre tasarımlarında iki yapı birlikte kullanılabilir.
Ortak mod bobin sinyal bütünlüğünü etkiler mi?
Doğru seçilmiş ortak mod bobin, diferansiyel sinyali mümkün olduğunca az etkilerken ortak mod gürültüyü bastırır. Ancak uygun olmayan empedans, kapasitans veya paket yapısı yüksek hızlı veri hatlarında zayıflama, yansıma veya zamanlama problemlerine neden olabilir. Bu nedenle veri hızı ve arayüz standardı dikkate alınmalıdır.
Ortak mod bobinlerde empedans değeri neden önemlidir?
Empedans değeri, bobinin belirli frekanstaki ortak mod gürültüsüne karşı ne kadar direnç gösterdiğini belirtir. Bastırılmak istenen parazit frekansına uygun empedans karakteristiği seçilmelidir. Genellikle üretici grafikleri üzerinden frekans-empedans davranışı değerlendirilir.
Ortak mod bobin güç hattında nereye yerleştirilmelidir?
Güç hattı uygulamalarında ortak mod bobin genellikle giriş filtreleme bölümünde, gürültü kaynağına veya sisteme giriş noktasına yakın konumlandırılır. AC girişlerde sigorta, varistör, X/Y kapasitörler ve diğer EMI filtre elemanlarıyla birlikte kullanılabilir. PCB yerleşimi ve topraklama yapısı filtre performansını doğrudan etkiler.
Ortak mod bobinlerde akım kapasitesi neden dikkate alınmalıdır?
Ortak mod bobin üzerinden geçen çalışma akımı, ürünün akım kapasitesini aşarsa ısınma, doyma, verim kaybı veya güvenilirlik sorunları oluşabilir. Güç hattı uygulamalarında nominal akım, tepe akım, DC direnç ve ortam sıcaklığı birlikte değerlendirilmelidir.
Ortak mod bobin seçerken hangi teknik değerler dikkate alınmalıdır?
Empedans değeri, empedansın belirtildiği frekans, nominal akım, DC direnç, izolasyon dayanımı, sargı sayısı, hat sayısı, çalışma gerilimi, paket tipi, çalışma sıcaklığı, frekans karakteristiği ve kullanılacağı hattın güç veya sinyal yapısı dikkate alınmalıdır. Güç hattı, veri hattı, otomotiv veya endüstriyel uygulamalarda seçim kriterleri farklılık gösterebilir.
