Mikro Match konnektörler, kompakt elektronik tasarımlarda kablo-PCB ve kartlar arası bağlantı sağlamak için kullanılan küçük boyutlu, yüksek güvenilirlikli konnektör çözümleridir. Micro-MaTch olarak da bilinen bu konnektör ailesi, özellikle düşük profilli yapısı, titreşim dayanımı ve güvenli temas performansı sayesinde dar alanlı uygulamalarda tercih edilir. IDC bağlantı, board-to-board, wire-to-board ve ribbon cable bağlantı seçenekleriyle kullanılabilirler. Endüstriyel kontrol sistemleri, otomasyon kartları, sensör modülleri, beyaz eşya elektroniği, telekom ekipmanları, medikal cihazlar, test sistemleri, IoT ürünleri, LED kontrol kartları ve gömülü elektronik tasarımlarda yaygın olarak kullanılırlar. Doğru Mikro Match konnektör seçimi; pin sayısı, pitch değeri, kablo tipi, montaj şekli, akım taşıma kapasitesi, kontak yapısı, kilitleme özelliği, çalışma sıcaklığı, mekanik dayanım ve uygulamanın bağlantı güvenilirliği gereksinimine göre yapılmalıdır.

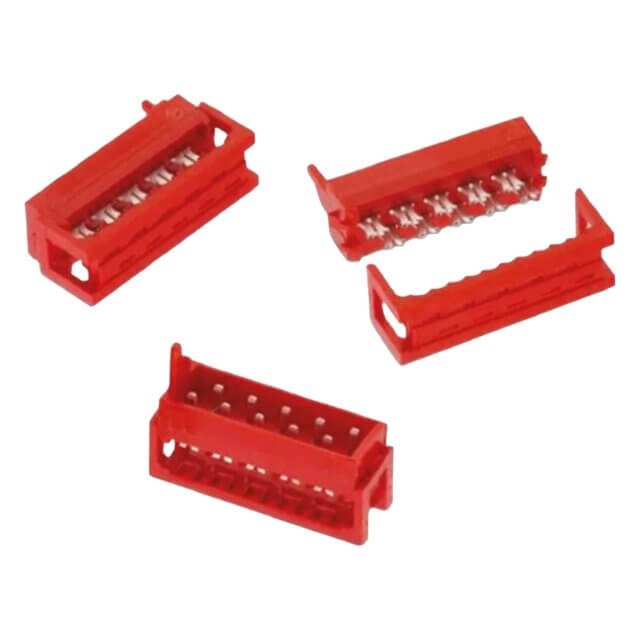

IDC Mikro Match Konnektörler
IDC Mikro Match konnektörler, ribbon cable veya çok damarlı düz kabloların izolasyon sıyırma işlemi yapılmadan bağlantı noktasına bastırılarak sonlandırılmasını sağlayan konnektörlerdir. Seri üretim kablo demeti hazırlama, kontrol kartları, sensör bağlantıları ve kompakt elektronik sistemlerde pratik kullanım sunarlar. Kablo tipi, pin sayısı, pitch değeri, sonlandırma yöntemi ve uygun presleme ekipmanı seçimde önemli kriterlerdir.
Wire-to-Board Mikro Match Konnektörler
Wire-to-board Mikro Match konnektörler, kablo demetlerinin PCB üzerindeki karşılık konnektörlerle güvenli şekilde bağlanmasını sağlayan kompakt bağlantı elemanlarıdır. Kontrol kartları, LED sürücüler, sensör modülleri, haberleşme kartları, küçük güç devreleri ve embedded sistemlerde kullanılırlar. Kablo uzunluğu, pin dizilimi, akım kapasitesi, kontak direnci ve mekanik tutunma gücü doğru seçim için değerlendirilmelidir.
Board-to-Board Mikro Match Konnektörler
Board-to-board Mikro Match konnektörler, iki PCB arasında düşük profilli ve güvenilir bağlantı kurmak için kullanılan konnektör çözümleridir. Ana kart ile yardımcı kart, kontrol modülü, sensör kartı veya arayüz kartı arasında sinyal ve düşük güçlü hatların aktarılmasını sağlarlar. Kompakt cihazlar, endüstriyel elektronikler, ölçüm sistemleri ve modüler kart tasarımlarında tercih edilirler. Kartlar arası mesafe, pin sayısı, montaj yönü ve hizalama toleransı seçim sürecinde önemlidir.
Ribbon Cable Mikro Match Konnektörler
Ribbon cable Mikro Match konnektörler, düz çok damarlı kablolarla düzenli ve yüksek yoğunluklu bağlantı yapılmasını sağlayan konnektör tipleridir. Kablo düzeni, pin eşleşmesi ve montaj tekrar edilebilirliği açısından avantaj sağlarlar. Otomasyon kartları, test ekipmanları, cihaz içi bağlantılar, display destek devreleri ve kontrol panellerinde kullanılabilirler. Kablo pitch uyumu, pin sayısı, kablo yönü ve mekanik sabitleme doğru seçim için dikkate alınmalıdır.
Düşük Profil Mikro Match Konnektörler
Düşük profil Mikro Match konnektörler, sınırlı montaj yüksekliği bulunan elektronik cihazlarda kullanılan kompakt konnektör çözümleridir. Taşınabilir cihazlar, IoT modülleri, küçük kontrol kartları, beyaz eşya elektroniği, medikal cihazlar ve dar alanlı embedded sistemlerde avantaj sağlarlar. Gövde yüksekliği, PCB yerleşimi, kablo çıkış yönü, temas güvenilirliği ve servis erişimi seçimde önemli teknik parametrelerdir.
Mikro Match konnektör ne işe yarar?
Mikro Match konnektör, kompakt elektronik sistemlerde kablo ile PCB veya iki PCB arasında güvenilir elektriksel bağlantı kurmak için kullanılır. Düşük profilli yapısı sayesinde dar alanlı tasarımlarda avantaj sağlar. IDC veya board-to-board bağlantı seçenekleriyle sinyal, kontrol ve düşük güçlü bağlantı hatlarının düzenli şekilde aktarılmasına yardımcı olur.
Mikro Match konnektör seçerken hangi teknik özelliklere dikkat edilmelidir?
Mikro Match konnektör seçiminde pin sayısı, pitch değeri, bağlantı tipi, kablo yapısı, montaj yönü, akım taşıma kapasitesi, gerilim dayanımı, temas direnci, çalışma sıcaklığı, mekanik tutunma kuvveti ve kart üzerindeki alan kısıtı dikkate alınmalıdır. Ayrıca konnektörün wire-to-board, board-to-board, IDC kablo bağlantısı veya cihaz içi sinyal bağlantısı için kullanılacağı doğru belirlenmelidir.
IDC bağlantı Mikro Match konnektörlerde ne avantaj sağlar?
IDC bağlantı, kablo izolasyonunu önceden sıyırmadan iletkenle temas kurulmasını sağlayan pratik bir sonlandırma yöntemidir. Bu yapı, seri üretimde montaj süresini kısaltır ve kablo demeti hazırlama sürecini daha tekrarlanabilir hale getirir. Ribbon cable kullanılan kontrol kartları, otomasyon sistemleri ve cihaz içi bağlantılarda IDC Mikro Match konnektörler verimli çözüm sunabilir.
Mikro Match konnektör ile standart pin header arasındaki fark nedir?
Standart pin header yapıları genel amaçlı kart bağlantıları için kullanılırken, Mikro Match konnektörler daha kompakt, düzenli ve kablo demeti uyumlu bir bağlantı çözümü sunar. Mikro Match konnektörlerde IDC sonlandırma, düşük profil yapı ve daha kontrollü temas geometrisi gibi avantajlar bulunabilir. Bu nedenle titreşim, alan kısıtı ve seri üretim uyumluluğu gerektiren tasarımlarda daha uygun olabilir.
Mikro Match konnektörlerde pitch değeri neden önemlidir?
Pitch değeri, konnektör pinleri arasındaki merkezden merkeze mesafeyi ifade eder. Kablo, PCB footprint ve karşılık konnektörün aynı pitch yapısına sahip olması gerekir. Yanlış pitch seçimi fiziksel uyumsuzluğa, pin hizalama sorununa, temas hatasına veya PCB tasarımında revizyon ihtiyacına neden olabilir. Bu nedenle pin sayısı ve pitch değeri birlikte kontrol edilmelidir.
Mikro Match konnektörler hangi uygulamalarda kullanılır?
Mikro Match konnektörler endüstriyel kontrol kartları, otomasyon sistemleri, sensör modülleri, beyaz eşya elektroniği, LED kontrol kartları, telekom ekipmanları, medikal cihazlar, test ve ölçüm sistemleri, IoT ürünleri, cihaz içi kablo bağlantıları, ribbon cable uygulamaları, modüler PCB tasarımları ve gömülü elektronik sistemlerde kullanılır. Kompakt, güvenilir ve tekrarlanabilir bağlantı gereken birçok elektronik tasarımda temel konnektör çözümü olarak görev yaparlar.
