Karkaslar, bobin, transformatör ve indüktör gibi sarımlı komponentlerde sargı telinin düzenli ve güvenli şekilde taşınmasını sağlayan mekanik taşıyıcı parçalardır. Sargı yapısının formunu korur, izolasyon mesafesini destekler ve komponentin PCB, terminal veya bağlantı sistemine uygun şekilde monte edilmesine yardımcı olurlar. Güç kaynakları, transformatörler, filtre bobinleri, endüstriyel kontrol sistemleri, otomotiv elektroniği, haberleşme ekipmanları, LED sürücüler ve özel manyetik komponent tasarımlarında yaygın olarak kullanılırlar. Doğru karkas seçimi; çekirdek tipi, pin yapısı, bobin ölçüsü, izolasyon gereksinimi, sarım alanı, montaj tipi ve kullanılacak tel yapısına göre yapılmalıdır.

Bobin Karkasları

Bobin karkasları, indüktör ve bobin sargılarının düzenli şekilde sarılmasını sağlayan taşıyıcı yapılardır. Sargı telinin mekanik olarak sabitlenmesine, sarım katmanlarının korunmasına ve komponentin devreye uygun şekilde yerleştirilmesine yardımcı olur. Filtre bobinleri, güç indüktörleri, röle bobinleri ve özel manyetik tasarımlarda kullanılabilirler.

Transformatör Karkasları

Transformatör karkasları, primer ve sekonder sargıların belirli izolasyon kurallarına göre yerleştirilmesini sağlayan yapılardır. Güç trafoları, SMPS trafoları, sinyal trafoları ve izolasyon trafolarında kullanılır. İzolasyon mesafesi, pin dizilimi ve çekirdek uyumu bu ürünlerde önemli seçim kriterleridir.

Ferrit Çekirdek Uyumlu Karkaslar

Ferrit çekirdek uyumlu karkaslar, EE, EI, ETD, RM, PQ, EFD veya benzeri ferrit çekirdek tipleriyle kullanılmak üzere tasarlanır. Çekirdek geometrisine uygun karkas seçimi, manyetik performans ve mekanik uyum açısından önemlidir. Anahtarlamalı güç kaynakları, inverterler ve yüksek frekanslı transformatör tasarımlarında tercih edilebilirler.

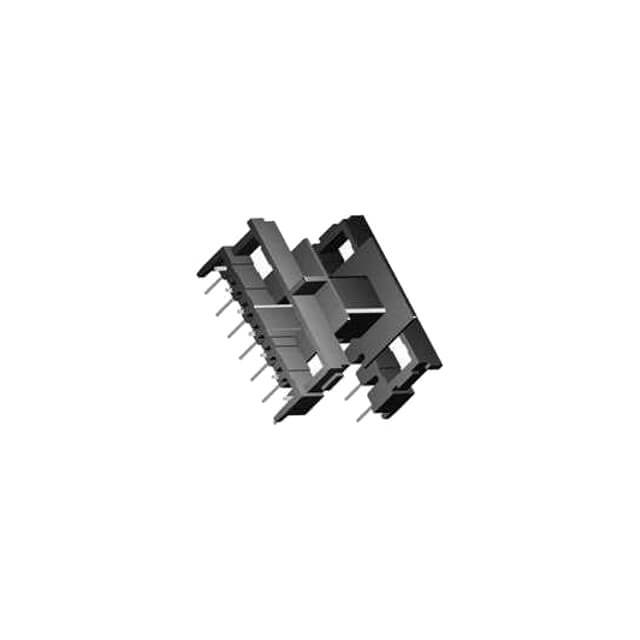

Pinli Karkaslar

Pinli karkaslar, sargı uçlarının PCB’ye veya bağlantı noktalarına kolayca aktarılmasını sağlayan metal pinlere sahip yapılardır. THT montaja uygun olabilir ve seri üretim süreçlerinde düzenli bağlantı avantajı sağlar. Güç kaynakları, transformatörler ve bobin tabanlı devrelerde kullanılır.

İzolasyonlu Karkaslar

İzolasyonlu karkaslar, sargılar arasında veya sargı ile çekirdek arasında güvenli izolasyon mesafesi sağlamak için tasarlanır. Yüksek gerilimli transformatörler, güç kaynakları ve güvenlik gereksinimi olan manyetik komponentlerde tercih edilir. Malzeme dayanımı, creepage ve clearance mesafeleri seçim sırasında dikkate alınmalıdır.

Karkas ile ferrit çekirdek arasındaki fark nedir?

Karkas, sargı telinin üzerine sarıldığı mekanik taşıyıcı parçadır. Ferrit çekirdek ise manyetik alanı yönlendiren ve komponentin manyetik performansını belirleyen malzemedir. Bobin veya transformatör tasarımında karkas mekanik ve izolasyon görevini üstlenirken, ferrit çekirdek manyetik devreyi oluşturur.

Karkas seçerken çekirdek uyumu neden önemlidir?

Karkasın kullanılacak ferrit veya manyetik çekirdek tipiyle mekanik olarak uyumlu olması gerekir. Uygun olmayan karkas, çekirdeğin doğru kapanmamasına, hava aralığının değişmesine veya montaj problemlerine neden olabilir. Bu durum indüktans, verimlilik ve termal performansı etkileyebilir.

Transformatör karkaslarında izolasyon mesafesi neden önemlidir?

İzolasyon mesafesi, primer ve sekonder sargılar arasında güvenli elektriksel ayrım sağlamak için önemlidir. Yetersiz izolasyon mesafesi kaçak, ark veya güvenlik riski oluşturabilir. Bu nedenle yüksek gerilimli ve şebeke bağlantılı tasarımlarda creepage ve clearance değerleri dikkatle değerlendirilmelidir.

Pinli karkaslar hangi avantajları sağlar?

Pinli karkaslar, sargı uçlarının düzenli şekilde PCB’ye bağlanmasını sağlar. Bu yapı montaj kolaylığı, mekanik stabilite ve üretim tekrarlanabilirliği açısından avantaj sunar. Özellikle THT montajlı transformatör ve bobin uygulamalarında yaygın olarak tercih edilir.

Karkas malzemesi neden önemlidir?

Karkas malzemesi, sıcaklık dayanımı, izolasyon performansı, mekanik sağlamlık ve alev geciktirici özellikler açısından önemlidir. Güç elektroniği ve transformatör uygulamalarında malzemenin çalışma sıcaklığına, güvenlik standartlarına ve çevresel koşullara uygun olması gerekir.

Karkas seçerken hangi teknik değerler dikkate alınmalıdır?

Çekirdek tipi uyumu, sarım alanı, pin sayısı, pin dizilimi, montaj tipi, malzeme yapısı, izolasyon dayanımı, creepage ve clearance mesafeleri, çalışma sıcaklığı, gövde ölçüsü ve kullanılacak tel çapı dikkate alınmalıdır. Güç trafosu, sinyal trafosu, filtre bobini veya özel indüktör tasarımlarında seçim kriterleri farklılık gösterebilir.
