Karakter ve nümerik LED displayler, elektronik cihazlarda rakam, harf, sembol veya durum bilgisini ışıklı olarak göstermek için kullanılan optoelektronik gösterge elemanlarıdır. LED tabanlı yapıları sayesinde yüksek görünürlük, hızlı tepki, uzun çalışma ömrü ve düşük güç tüketimi avantajı sunarlar. Bu displayler; ölçüm cihazları, sayaçlar, zamanlayıcılar, endüstriyel kontrol panelleri, güç kaynakları, sıcaklık kontrol cihazları, tartı sistemleri, medikal cihazlar, otomasyon ekipmanları, tüketici elektroniği, beyaz eşya, test cihazları ve gömülü elektronik uygulamalarda yaygın olarak kullanılır. Doğru karakter ve nümerik LED display seçimi; hane sayısı, karakter yüksekliği, renk, common anode veya common cathode yapısı, pin dizilimi, parlaklık, görüş açısı, çalışma akımı, sürücü devresi uyumu, montaj tipi ve uygulamanın gösterge gereksinimine göre yapılmalıdır.

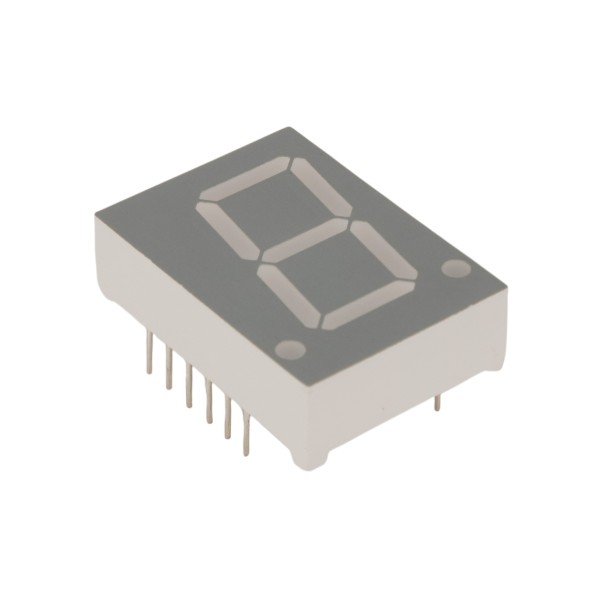

7 Segment LED Displayler

7 segment LED displayler, rakamları ve bazı temel harfleri göstermek için kullanılan en yaygın nümerik gösterge türlerinden biridir. Her hane, farklı LED segmentlerinin yakılmasıyla 0-9 arası rakamları oluşturur. Sayaçlar, voltmetreler, ampermetreler, zamanlayıcılar, termostatlar, güç kaynakları, kontrol panelleri ve eğitim devrelerinde sık tercih edilirler.

14 Segment LED Displayler

14 segment LED displayler, 7 segment yapılara göre daha fazla segment içererek harf, rakam ve bazı sembollerin daha okunabilir şekilde gösterilmesini sağlar. Alfanümerik gösterim gereken uygulamalarda kullanılırlar. Endüstriyel kontrol cihazları, test ekipmanları, mesaj göstergeleri, ölçüm cihazları ve kullanıcı arayüzlerinde tercih edilebilirler.

16 Segment LED Displayler

16 segment LED displayler, harf ve sembol gösteriminde daha yüksek esneklik sağlayan alfanümerik display çözümleridir. Karakterlerin daha düzgün ve anlaşılır görünmesini desteklerler. Ölçüm cihazları, kontrol panelleri, haberleşme cihazları, özel kullanıcı arayüzleri ve hata kodu gösterimi gereken elektronik sistemlerde kullanılabilirler.

Dot Matrix LED Displayler

Dot matrix LED displayler, LED noktalarının satır ve sütun düzeninde yerleştirilmesiyle oluşturulan esnek gösterge yapılarıdır. Harf, rakam, sembol, ikon veya basit grafiklerin gösterilmesine imkan verirler. Kayan yazı uygulamaları, durum panelleri, bilgi ekranları, endüstriyel göstergeler, eğitim setleri ve gömülü sistemlerde yaygın olarak kullanılırlar.

Çok Haneli LED Displayler

Çok haneli LED displayler, birden fazla nümerik veya alfanümerik hanenin aynı gövdede birleştirildiği gösterge elemanlarıdır. Ölçülen değer, zaman, sıcaklık, sayaç bilgisi, gerilim, akım veya hata kodu gibi verilerin tek parça display üzerinde gösterilmesini sağlarlar. Ölçüm cihazları, sayaçlar, kontrol kartları, güç kaynakları ve endüstriyel panellerde tercih edilirler.

Karakter ve nümerik LED display nedir?

Karakter ve nümerik LED display, rakam, harf, sembol veya kısa durum bilgisini LED ışık kaynaklarıyla gösteren elektronik gösterge elemanıdır. Segment veya dot matrix yapısına göre farklı karakterlerin oluşturulmasını sağlar. Kullanıcıya ölçüm, durum, ayar veya hata bilgisi göstermek için kullanılır.

Karakter ve nümerik LED displayler hangi uygulamalarda kullanılır?

Karakter ve nümerik LED displayler ölçüm cihazları, sayaçlar, zamanlayıcılar, termostatlar, güç kaynakları, tartı sistemleri, endüstriyel kontrol panelleri, medikal cihazlar, otomasyon ekipmanları, beyaz eşya, tüketici elektroniği, test cihazları ve gömülü elektronik devrelerde kullanılır. Net ve hızlı okunabilir görsel bilgi gereken uygulamalarda tercih edilirler.

LED display seçerken hangi teknik özelliklere dikkat edilmelidir?

LED display seçerken hane sayısı, karakter yüksekliği, display rengi, parlaklık, görüş açısı, common anode veya common cathode yapısı, çalışma akımı, ileri yön gerilimi, pin dizilimi, sürücü entegresi uyumu, montaj tipi, çalışma sıcaklığı ve panel görünürlük gereksinimi dikkate alınmalıdır. Ortam ışığı ve izleme mesafesi de display boyutu ve parlaklık seçimini etkiler.

Common anode ve common cathode LED display arasındaki fark nedir?

Common anode LED displaylerde LED segmentlerinin anot uçları ortak bağlanır ve segmentler katot tarafı üzerinden sürülür. Common cathode LED displaylerde ise segmentlerin katot uçları ortak bağlanır ve segmentler anot tarafı üzerinden sürülür. Kullanılacak sürücü devresi, mikrodenetleyici çıkış yapısı ve devre tasarımı bu seçime uygun olmalıdır.

7 segment LED display ile dot matrix LED display arasındaki fark nedir?

7 segment LED displayler temel olarak rakamları göstermek için tasarlanmıştır ve basit, okunabilir nümerik gösterim sağlar. Dot matrix LED displayler ise satır ve sütun şeklindeki LED noktalarıyla harf, rakam, sembol, ikon ve basit grafiklerin gösterilmesine imkan verir. Nümerik sayaç ve ölçüm değerleri için 7 segment, daha esnek karakter veya mesaj gösterimi için dot matrix yapı tercih edilir.

LED displaylerde parlaklık ve görüş açısı neden önemlidir?

Parlaklık, display üzerindeki bilginin farklı ortam ışıklarında okunabilir olmasını sağlar. Görüş açısı ise displayin yandan veya farklı konumlardan ne kadar net görülebileceğini belirler. Endüstriyel panolar, dış ortam cihazları, kullanıcıya uzak ekranlar ve yüksek ışıklı ortamlarda yeterli parlaklık ve geniş görüş açısı doğru display seçimi için önemlidir.
