Kablo rakorları, kabloların pano, makine gövdesi, junction box, kontrol kutusu, sensör muhafazası veya endüstriyel ekipman girişlerinden güvenli ve sızdırmaz şekilde geçirilmesini sağlayan bağlantı elemanlarıdır. Kabloyu mekanik olarak sabitler, çekme kuvvetine karşı strain relief sağlar ve uygun modele göre toz, nem, su, yağ veya dış ortam etkilerine karşı koruma sunar. Elektrik panoları, otomasyon sistemleri, motor bağlantıları, LED aydınlatma, güvenlik sistemleri, makine tesisatı, marine uygulamalar, solar sistemler ve endüstriyel kablolama altyapılarında yaygın olarak kullanılırlar. Doğru kablo rakoru seçimi; diş tipi, kablo çapı, IP koruma sınıfı, malzeme, çalışma sıcaklığı, conta yapısı, montaj deliği ölçüsü, EMC gereksinimi ve kullanım ortamına göre yapılmalıdır.
Plastik Kablo Rakorları
Plastik kablo rakorları, hafif, ekonomik ve genel amaçlı kablo giriş uygulamalarında kullanılan yaygın rakor türleridir. Genellikle polyamide veya benzeri dayanıklı plastik malzemeden üretilirler ve elektrik panoları, kontrol kutuları, LED sürücü muhafazaları, sensör kutuları, otomasyon panoları ve düşük voltajlı sistemlerde tercih edilirler. Metrik, PG veya NPT diş seçenekleriyle farklı montaj deliklerine uyum sağlayabilirler. Plastik rakor seçerken kablo sıkma aralığı, IP koruma seviyesi, conta kalitesi, sıcaklık dayanımı, UV dayanımı ve ortam şartları dikkate alınmalıdır.
Metal Kablo Rakorları
Metal kablo rakorları, yüksek mekanik dayanım, darbe direnci ve zorlu ortam performansı gerektiren uygulamalarda kullanılan sağlam cable gland çözümleridir. Genellikle pirinç, nikel kaplı pirinç, paslanmaz çelik veya alüminyum gövde seçenekleriyle üretilirler. Endüstriyel makineler, motor bağlantıları, ağır hizmet panoları, marine sistemler, dış ortam ekipmanları, enerji dağıtım kutuları ve yüksek dayanım gerektiren kablo geçişlerinde kullanılırlar. Metal rakor seçiminde diş tipi, kablo çapı, gövde malzemesi, conta yapısı, korozyon dayanımı, IP sınıfı ve topraklama gereksinimi kontrol edilmelidir.
Su Geçirmez Kablo Rakorları
Su geçirmez kablo rakorları, kablo giriş noktalarında nem, su, toz ve dış ortam etkilerine karşı yüksek koruma sağlamak için tasarlanmış rakor türleridir. IP65, IP67 veya IP68 gibi koruma sınıflarına sahip modeller, dış mekan panoları, bahçe aydınlatmaları, güvenlik kameraları, solar sistemler, denizcilik uygulamaları, pompa sistemleri ve endüstriyel saha ekipmanlarında yaygın olarak kullanılır. Sızdırmazlık performansı için kablo çapının rakor sıkma aralığına uygun olması, contanın doğru oturması ve rakorun uygun torkla sıkılması gerekir.
EMC Kablo Rakorları
EMC kablo rakorları, ekranlı kabloların pano veya cihaz gövdesine elektromanyetik uyumluluk sağlayacak şekilde bağlanması için kullanılan özel rakor türleridir. Shielded kablonun örgü veya folyo ekranını metal gövdeye düşük empedansla temas ettirerek EMI ve RFI parazitlerinin azaltılmasına yardımcı olurlar. Motor sürücüleri, inverter panoları, servo sistemler, endüstriyel haberleşme hatları, ölçüm cihazları, otomasyon panoları ve hassas kontrol sistemlerinde tercih edilirler. EMC rakor seçiminde ekran temas yapısı, gövde malzemesi, kablo çapı, IP seviyesi, topraklama sürekliliği ve frekans ortamı dikkate alınmalıdır.

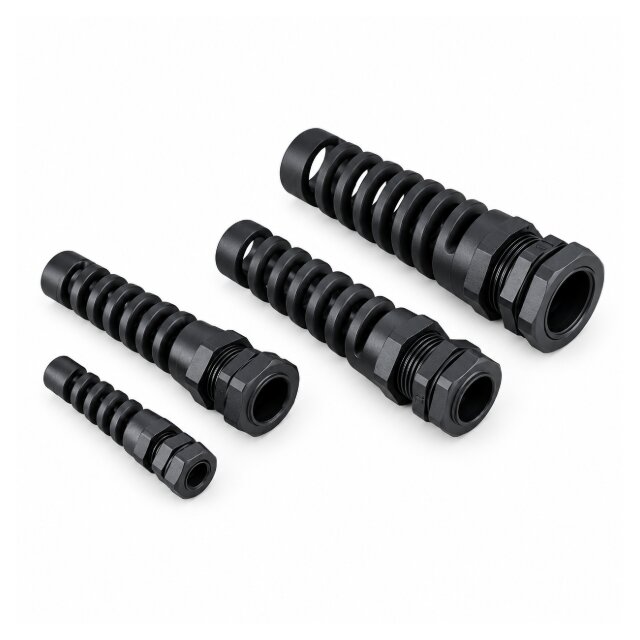

Spiral ve Hortum Tipi Kablo Rakorları
Spiral ve hortum tipi kablo rakorları, kabloların conduit, spiral koruma hortumu veya kablo koruma borusu ile birlikte güvenli şekilde pano ya da ekipman girişine bağlanmasını sağlar. Hareketli makineler, robotik sistemler, üretim hatları, kablo taşıma sistemleri, dış ortam tesisatları ve mekanik koruma gerektiren uygulamalarda kullanılırlar. Bu rakorlar kabloyu yalnızca sızdırmaz şekilde geçirmekle kalmaz, aynı zamanda dış darbe, sürtünme ve bükülmeye karşı ek koruma sağlar. Seçim yapılırken hortum çapı, bağlantı tipi, diş ölçüsü, malzeme, IP koruma seviyesi ve hareketli kullanım koşulları değerlendirilmelidir.
Kablo rakoru ne işe yarar?
Kablo rakoru, kablonun pano, kutu, makine gövdesi veya elektrik ekipmanı girişinden güvenli şekilde geçirilmesini ve sabitlenmesini sağlar. Kabloyu çekme, bükülme ve titreşim gibi mekanik zorlanmalara karşı korur. Uygun conta yapısına sahip modeller, kablo giriş noktasında toz, nem ve suya karşı sızdırmazlık sağlar. Bu nedenle elektrik panoları, junction box, makine bağlantıları ve dış ortam kablolama uygulamalarında temel bağlantı elemanı olarak kullanılır.
Kablo rakoru seçerken hangi teknik özelliklere dikkat edilmelidir?
Kablo rakoru seçiminde kablo dış çapı, rakor sıkma aralığı, diş tipi, metrik, PG veya NPT ölçüsü, IP koruma sınıfı, gövde malzemesi, conta yapısı, çalışma sıcaklığı, UV ve kimyasal dayanım, montaj deliği ölçüsü, strain relief ihtiyacı ve ortam koşulları dikkate alınmalıdır. Kablo çapı rakor aralığına uygun değilse sızdırmazlık zayıflar veya kablo yeterince sabitlenemez.
Plastik ve metal kablo rakoru arasındaki fark nedir?
Plastik kablo rakorları hafif, ekonomik ve genel amaçlı pano, kutu ve düşük voltajlı bağlantılar için uygundur. Metal kablo rakorları ise daha yüksek mekanik dayanım, darbe direnci, korozyon dayanımı ve bazı uygulamalarda daha iyi topraklama sürekliliği sağlar. Endüstriyel makineler, dış ortam ekipmanları, motor bağlantıları ve ağır hizmet uygulamalarında metal rakorlar daha avantajlı olabilir. Seçim, mekanik zorlanma, ortam şartları ve elektriksel gereksinimlere göre yapılmalıdır.
IP68 kablo rakoru ne anlama gelir?
IP68 kablo rakoru, toza karşı tam koruma ve belirli koşullar altında suya daldırmaya karşı dayanım sağlayan yüksek koruma sınıfına sahip rakor anlamına gelir. Ancak IP68 performansı ürünün teknik şartlarına, su derinliği ve süre değerlerine, kablo çapı uyumuna, conta kalitesine ve montajın doğru yapılmasına bağlıdır. Dış ortam, nemli saha, marine, pompa ve solar sistem uygulamalarında IP67 veya IP68 rakorlar tercih edilebilir.
EMC kablo rakoru ne zaman kullanılır?
EMC kablo rakoru, shielded kabloların ekranını pano veya cihaz gövdesine düşük empedansla bağlamak gerektiğinde kullanılır. İnverter, motor sürücü, servo sistem, endüstriyel haberleşme, ölçüm cihazı ve hassas analog sinyal uygulamalarında elektromanyetik paraziti azaltmaya yardımcı olur. Standart rakorlar yalnızca mekanik sabitleme ve sızdırmazlık sağlarken, EMC rakorlar ekranlama sürekliliği ve EMI kontrolü için özel temas yapısına sahiptir.
Kablo rakorları hangi uygulamalarda kullanılır?
Kablo rakorları elektrik panoları, otomasyon kontrol kutuları, junction box sistemleri, motor bağlantı kutuları, sensör muhafazaları, LED aydınlatma armatürleri, güvenlik kamera kutuları, solar inverter panoları, pompa sistemleri, makine tesisatları, endüstriyel saha ekipmanları, marine elektroniği, telekom kutuları ve dış ortam elektrik bağlantılarında kullanılır. Kablonun güvenli, düzenli, sızdırmaz ve mekanik olarak korumalı şekilde ekipmana girmesi gereken tüm uygulamalarda tercih edilirler.
