IR modülleri, kızılötesi ışık kullanarak algılama, veri iletimi, mesafe ölçümü, engel tespiti veya uzaktan kontrol işlemleri yapmak için kullanılan elektronik modüllerdir. Infrared teknolojisi, görünür ışık spektrumunun dışında çalışan optik bir iletim ve algılama yapısına sahiptir. Bu modüller genellikle IR LED, photodiode, phototransistor, alıcı sensör, verici devre, filtreleme katı ve sinyal işleme bileşenlerinden oluşur. Tüketici elektroniği, uzaktan kumanda sistemleri, robotik uygulamalar, otomasyon sistemleri, güvenlik cihazları, sayaç okuma sistemleri, akıllı ev çözümleri, endüstriyel algılama ve gömülü sistemlerde yaygın olarak kullanılırlar. Doğru IR modülü seçimi; algılama mesafesi, çalışma dalga boyu, görüş açısı, çıkış sinyal tipi, besleme gerilimi, tepki süresi, ortam ışığına dayanım, montaj yapısı ve uygulamanın algılama hassasiyetine göre yapılmalıdır.

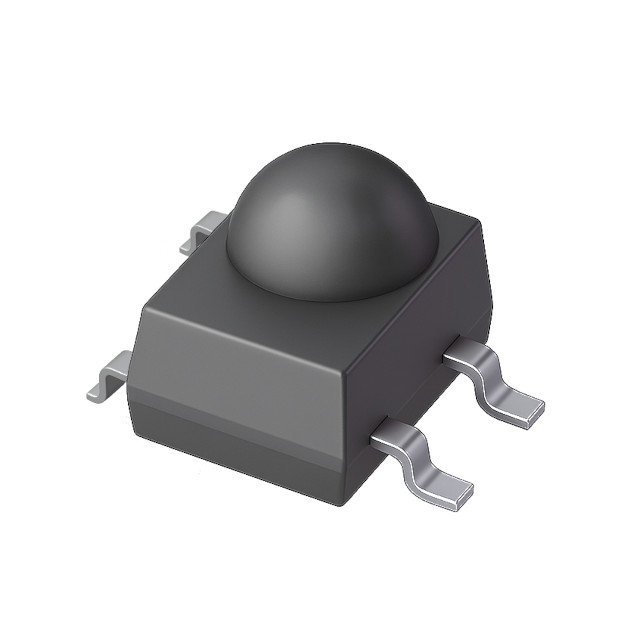

IR Alıcı Modülleri

IR alıcı modülleri, kızılötesi vericilerden gelen optik sinyalleri algılayarak elektriksel sinyale dönüştüren modüllerdir. Uzaktan kumanda sistemleri, TV, klima, ses sistemleri, set-top box, endüstriyel kontrol paneli ve akıllı cihaz uygulamalarında yaygın olarak kullanılırlar. Genellikle belirli taşıyıcı frekanslara duyarlı şekilde çalışırlar ve ortam ışığından kaynaklanan parazitleri azaltmak için dahili filtreleme yapısına sahip olabilirler.

IR Verici Modülleri

IR verici modülleri, elektriksel kontrol sinyalini kızılötesi ışık sinyaline dönüştürerek veri veya komut iletimi sağlayan modüllerdir. Uzaktan kumanda devreleri, kablosuz kısa mesafe haberleşme, optik veri iletimi, sensör sistemleri ve test uygulamalarında tercih edilirler. IR LED yapısı, çıkış gücü, dalga boyu, sürme akımı ve ışın açısı bu modüllerde önemli seçim kriterleridir.

IR Engel Algılama Modülleri

IR engel algılama modülleri, kızılötesi ışığın bir yüzeyden yansımasını kullanarak önündeki nesneyi algılayan modüllerdir. Robotik projeler, çizgi izleyen robotlar, otomatik kapı sistemleri, yakınlık algılama devreleri, güvenlik sistemleri ve otomasyon uygulamalarında kullanılırlar. Genellikle dijital çıkış verirler ve algılama mesafesi üzerindeki ayarlı potansiyometre ile değiştirilebilir.

IR Mesafe Sensör Modülleri

IR mesafe sensör modülleri, hedef nesneye gönderilen kızılötesi ışığın yansıma karakteristiğini ölçerek mesafe bilgisi elde etmek için kullanılır. Robotik, endüstriyel algılama, otomatik sayma sistemleri, pozisyon kontrolü ve temassız ölçüm uygulamalarında tercih edilirler. Analog veya dijital çıkış verebilirler ve kısa ile orta mesafeli algılama gerektiren sistemlerde pratik çözüm sunarlar.

IR Reflective Sensör Modülleri

IR reflective sensör modülleri, yüzeyden yansıyan kızılötesi ışığı algılayarak renk, çizgi, konum veya yüzey varlığı tespiti yapan modüllerdir. Çizgi izleyen robotlar, encoder uygulamaları, kağıt algılama sistemleri, pozisyon belirleme devreleri, yazıcı mekanizmaları ve otomatik kontrol sistemlerinde kullanılırlar. Yüzey rengi, yansıma oranı, sensör-yüzey mesafesi ve ortam ışığı bu modüllerin performansını doğrudan etkiler.

IR modülü ne işe yarar?

IR modülü, kızılötesi ışık kullanarak algılama, veri iletimi, uzaktan kontrol veya mesafe tespiti yapmak için kullanılır. Bir IR verici ışık sinyali üretirken IR alıcı bu sinyali algılar ve elektriksel çıkışa dönüştürür. Bu yapı sayesinde elektronik sistemlerde temassız kontrol, yakınlık algılama, engel tespiti ve kısa mesafe optik haberleşme sağlanabilir.

IR modülü seçerken hangi teknik özelliklere dikkat edilmelidir?

IR modülü seçiminde çalışma dalga boyu, algılama mesafesi, görüş açısı, çıkış tipi, besleme gerilimi, tepki süresi, ortam ışığına karşı dayanım, taşıyıcı frekans, montaj tipi ve mekanik boyut dikkate alınmalıdır. Ayrıca modülün alıcı, verici, engel algılama, mesafe ölçümü veya reflective sensör amaçlı kullanılacağı da doğru seçim için önemlidir.

IR alıcı ve IR verici modül arasındaki fark nedir?

IR verici modül, elektriksel sinyali kızılötesi ışığa dönüştürerek karşı tarafa iletir. IR alıcı modül ise gelen kızılötesi ışığı algılar ve elektriksel sinyale çevirir. Uzaktan kumanda sistemlerinde verici taraf komut gönderirken alıcı taraf bu komutu algılar ve kontrol devresine aktarır. Birçok uygulamada bu iki modül birlikte kullanılır.

IR engel algılama modülleri nasıl çalışır?

IR engel algılama modülleri, üzerindeki IR LED ile kızılötesi ışık yayar ve hedef nesneden yansıyan ışığı alıcı sensör ile algılar. Nesne sensörün algılama mesafesi içindeyse modül çıkış durumu değişir. Bu çıkış mikrodenetleyici, röle devresi veya kontrol kartı tarafından okunarak sistemin tepki vermesi sağlanır.

IR modülleri ortam ışığından etkilenir mi?

IR modülleri güçlü güneş ışığı, floresan aydınlatma veya farklı kızılötesi kaynaklardan etkilenebilir. Bu durum hatalı algılama, menzil düşmesi veya çıkış kararsızlığına neden olabilir. Ortam ışığı etkisini azaltmak için modülün optik filtreli olması, doğru taşıyıcı frekans kullanması, uygun mekanik yerleşim yapılması ve yazılım tarafında sinyal doğrulama uygulanması faydalı olur.

IR modülleri hangi uygulamalarda kullanılır?

IR modülleri uzaktan kumanda sistemleri, robotik projeler, engel algılama devreleri, çizgi izleyen robotlar, otomatik kapılar, güvenlik sistemleri, sayaç okuma uygulamaları, optik veri iletimi, pozisyon algılama, yazıcı mekanizmaları, endüstriyel otomasyon ve akıllı ev cihazlarında kullanılır. Temassız algılama ve kısa mesafe optik kontrol gereken birçok elektronik sistemde pratik ve ekonomik bir çözüm sunarlar.
