Heavy Duty Tabanları, endüstriyel konnektör sistemlerinin pano, makine gövdesi veya duvar üzerine sabitlenen ve bağlantının temelini oluşturan dış muhafaza birimleridir. Bu tabanlar, konnektörün hareketli kısmı olan Hood ile birleşerek iç kısımdaki hassas kontakları ve iletkenleri çevresel etkilerden korur. Üretim hatlarında, enerji dağıtım merkezlerinde ve raylı sistemlerde güvenilir bir bağlantı noktası sağlayan bu yapılar, genellikle döküm alüminyum veya dayanıklı termoplastik malzemelerden imal edilir. Sızdırmazlık contaları ve kilitleme mandalları sayesinde IP65'ten IP69K'ya kadar yüksek koruma sınıfları sunarak, tozun, nemin ve yağın sisteme sızmasını kesin olarak engellerler.

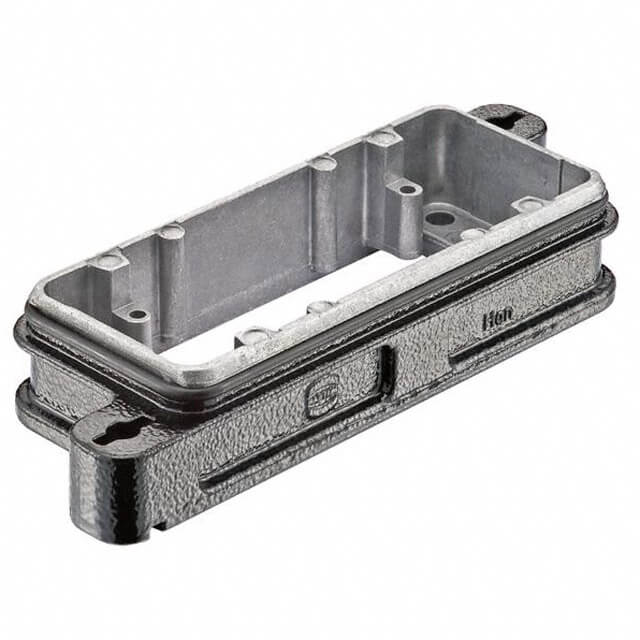

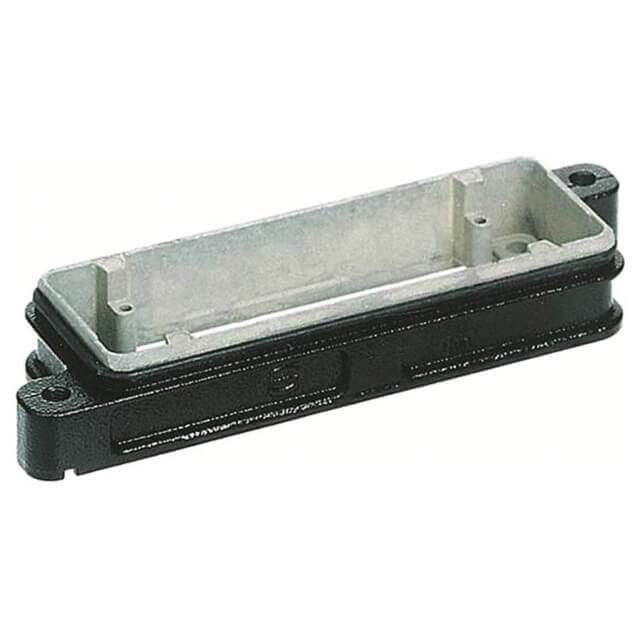

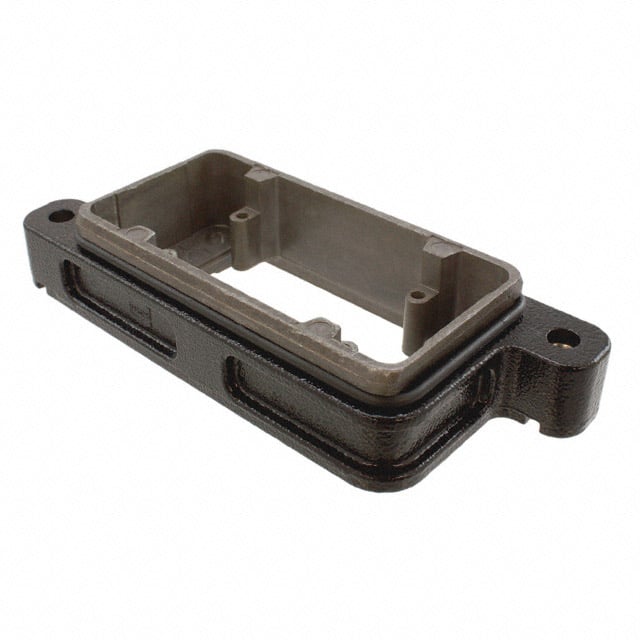

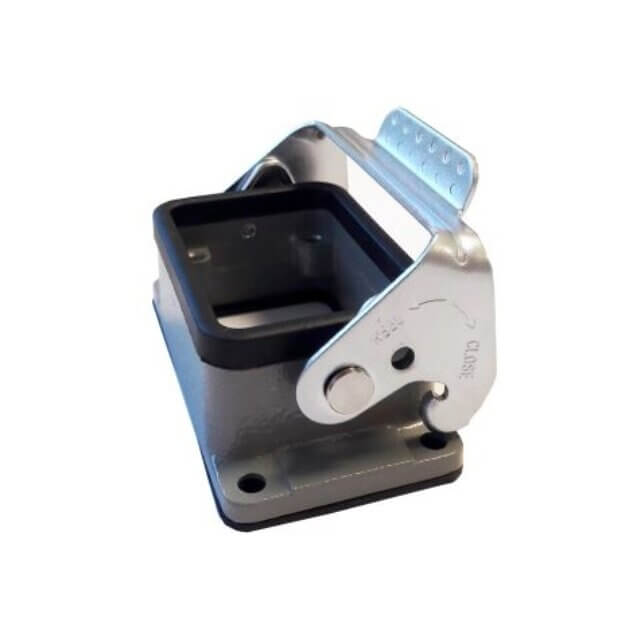

Panel Tipi Sabit Taban (Panel Mount Base)
Pano veya makine gövdelerine açılan uygun ölçüdeki deliklere doğrudan monte edilen, alttan açık yapıdaki taban tipidir. Kablo bağlantısının panelin iç kısmından yapıldığı uygulamalarda kullanılır ve panel yüzeyi ile konnektör arasında kusursuz bir izolasyon sağlar.

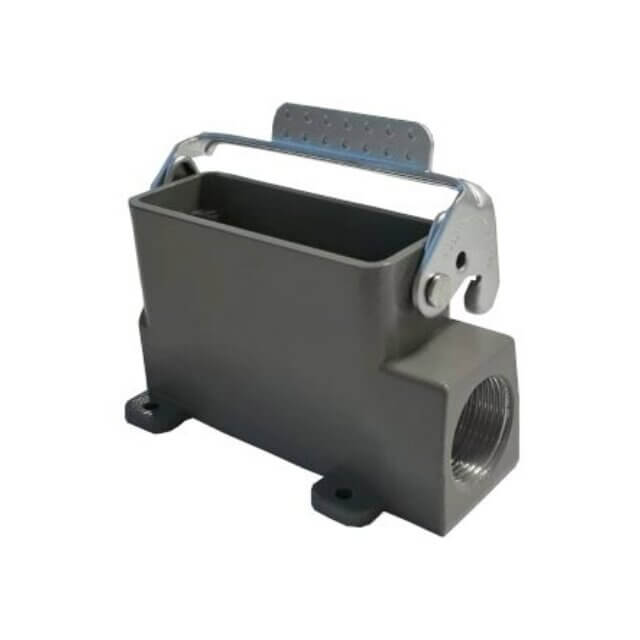

Zemin Tipi Tek Girişli Taban (Surface Mount Base)
Panel yüzeyine delik açmanın mümkün olmadığı veya kablonun dışarıdan yönlendirilmesi gereken durumlarda tercih edilen taban türüdür. Kendi gövdesi üzerinde bir adet kablo girişi barındırır ve genellikle yüksek tabanlı yapısı sayesinde kablo rakoru montajına imkan tanır.
Koruma Kapaklı Panel Taban (Panel Mount Base with Cover)
Konnektörün eşleşmediği, yani Hood kısmının takılı olmadığı durumlarda açıkta kalan kontakları korumak için entegre bir plastik veya metal kapağa sahip taban modelidir. Sistem pasif haldeyken toz ve nem girişini önleyerek terminal ömrünü uzatır.
Zemin Tipi Çift Girişli Taban (Surface Mount Base Double Entry)
Özellikle kablo atlaması (looping) yapılması gereken veya birden fazla kablo demetinin aynı taban üzerinden dağıtılacağı sistemlerde kullanılan, gövdesinde iki adet rakor girişi bulunan taban tipidir. Kablolama karmaşasını azaltarak tek bir noktadan çoklu bağlantı yönetimi sağlar.
Yüksek Tip Zemin Taban (High Construction Base)
İçeride kullanılan insert yapısının veya kablo kesitlerinin standart modellere göre daha fazla alana ihtiyaç duyduğu durumlarda tercih edilen yükseltilmiş gövde yapısıdır. Kablo bükülme payını artırarak montaj kolaylığı sağlar ve kalın iletkenlerin zorlanmadan sonlandırılmasına olanak tanır.
Heavy Duty tabanlarında kullanılan Gasket (Conta) malzemesinin sızdırmazlık performansı üzerindeki etkisi nedir?
Conta malzemesi genellikle NBR veya silikon bazlı elastomerlerden üretilir ve taban ile panel yüzeyi arasındaki tüm boşlukları doldurarak IP koruma sınıfının sürekliliğini sağlar. Kaliteli bir conta, sıcaklık değişimlerinde esnekliğini kaybetmez, yağlara ve kimyasallara direnç göstererek su sızıntısı kaynaklı kısa devre risklerini ortadan kaldırır.

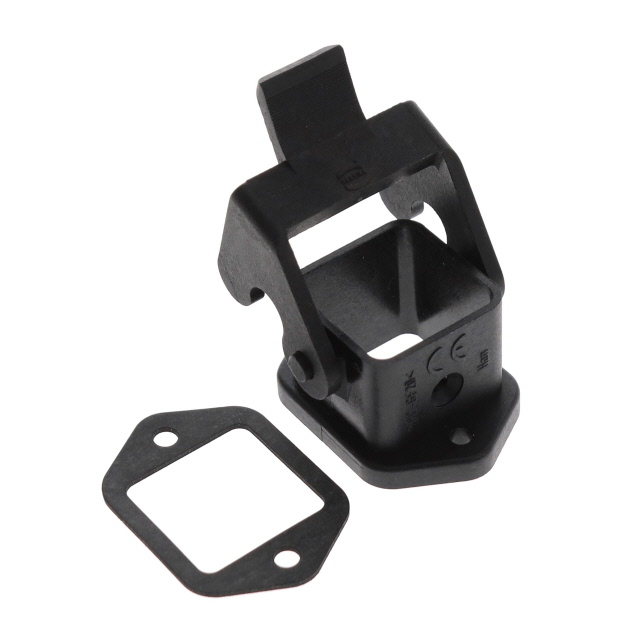

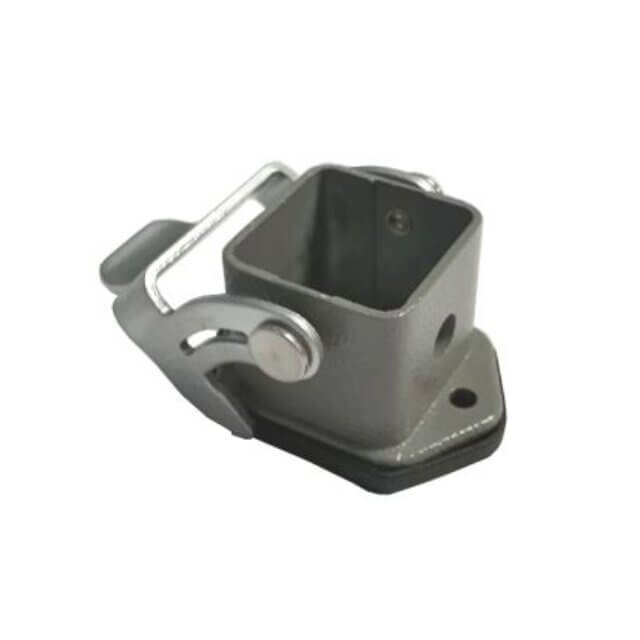

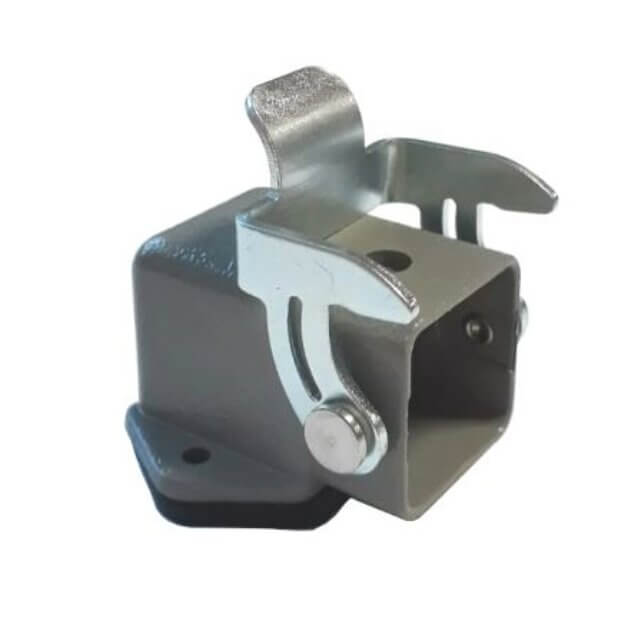

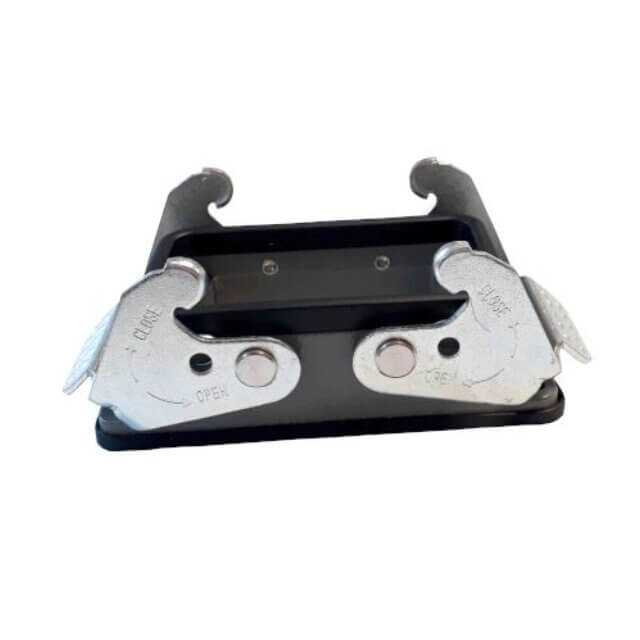

Tek mandallı (Single Lever) ve çift mandallı (Double Lever) taban mekanizmaları arasındaki seçim hangi teknik kriterlere göre yapılır?
Tek mandallı modeller genellikle daha küçük gövde boyutlarında (Size 3A veya 6B gibi) alan tasarrufu ve hızlı montaj için tercih edilir. Çift mandallı tabanlar ise daha büyük gövde yapılarında Hood üzerine uygulanan baskı kuvvetini simetrik olarak dağıtarak sızdırmazlık performansını artırır ve yüksek titreşim altında bağlantının daha stabil kalmasını sağlar.
Taban montajında panel kesim ölçülerinin hassasiyeti neden önemlidir?
Pano üzerine açılan deliğin standart ölçülerden büyük olması contanın tam basmamasına ve sızdırmazlık kaybına yol açarken, küçük olması tabanın yerine oturmamasına veya zorlanarak çatlamasına neden olabilir. Doğru kesim, tabanın panel yüzeyine tam paralel oturmasını sağlayarak mekanik mukavemeti ve IP koruma değerini garanti altına alır.

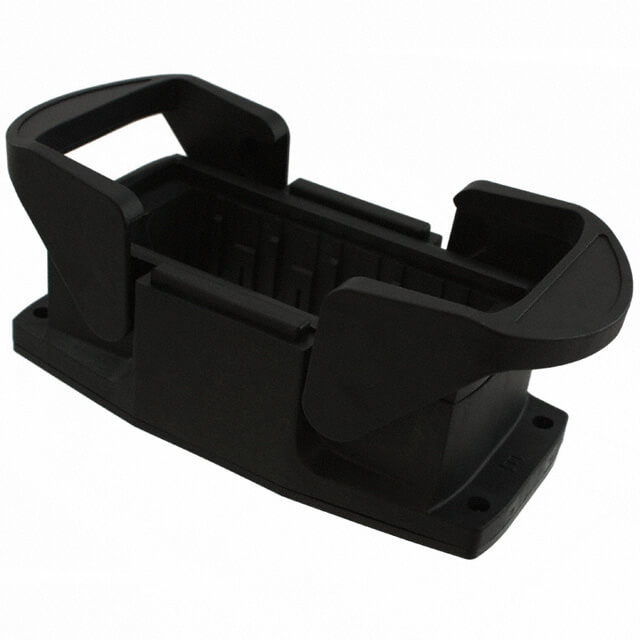

Metal tabanlar ile plastik tabanlar hangi endüstriyel ortamlara göre sınıflandırılmalıdır?
Alüminyum döküm metal tabanlar, mekanik darbe riskinin yüksek olduğu ağır sanayi ve elektromanyetik kalkanlama (EMC) gerektiren sahalarda standarttır. Plastik tabanlar ise korozyon riskinin çok yüksek olduğu, tuzlu su buharına veya agresif temizlik kimyasallarına maruz kalan gıda ve denizcilik sektörlerinde daha uzun ömürlü bir çözüm sunar.
IP69K koruma sınıfına sahip bir taban ne tür bir çevresel dayanım vaat eder?
IP69K sınıfı, tabanın sadece suya değil, aynı zamanda yüksek basınçlı ve yüksek sıcaklıktaki (buharlı) su ile yıkama işlemlerine karşı da dayanıklı olduğunu ifade eder. Bu özellik, hijyen standartları gereği ekipmanların sık sık basınçlı suyla temizlendiği gıda ve ilaç fabrikalarında elektrik bağlantılarının korunması için kritiktir.
Zemin tipi tabanlarda (Surface Mount) kablo girişi yönlendirmesi montaj kolaylığını nasıl etkiler?
Zemin tipi tabanlar, kablonun yüzey üzerinden yatay bir şekilde girmesine olanak tanıyarak dikey alan kısıtlaması olan makinelerde büyük avantaj sağlar. Rakor girişinin taban gövdesinde hazır bulunması, panel içinde ek bir kablo kanalı açma ihtiyacını ortadan kaldırır ve kablo gerilimini azaltarak bağlantı güvenliğini destekler.
