GDT gaz deşarj tüpleri, ani gerilim yükselmelerine karşı koruma sağlamak için kullanılan yüksek darbe dayanımlı koruma elemanlarıdır. İç yapılarında bulunan gaz, belirli bir gerilim seviyesine ulaşıldığında iyonize olur ve düşük empedanslı bir iletim yolu oluşturarak fazla enerjinin güvenli şekilde boşaltılmasına yardımcı olur. Telekom hatları, veri iletişim sistemleri, endüstriyel kontrol ekipmanları, güç girişleri, güvenlik sistemleri ve yıldırım darbesi riski bulunan hatlarda yaygın olarak tercih edilirler.

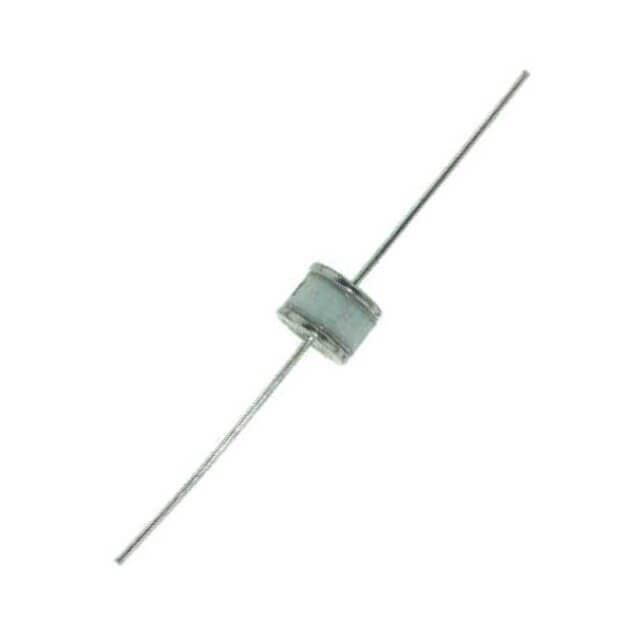

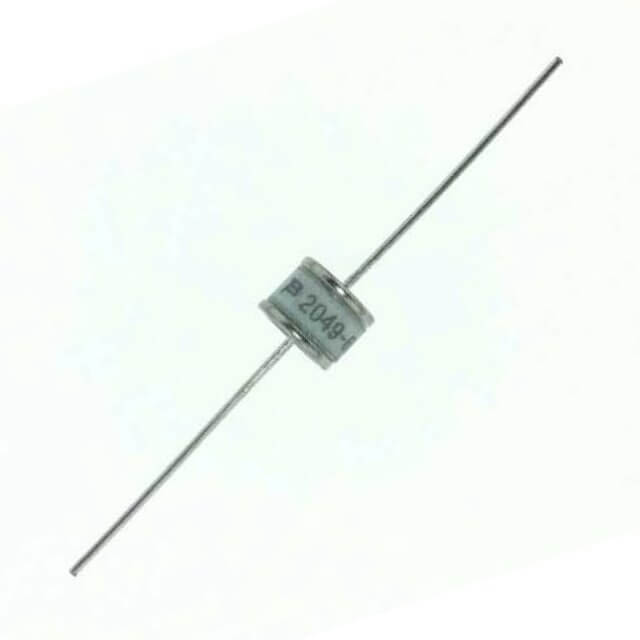

İki Elektrotlu GDT Koruyucular
İki elektrotlu GDT koruyucular, iki nokta arasında oluşan aşırı gerilimi sınırlamak için kullanılır. Hat-toprak veya hat-hat bağlantılarında tercih edilebilir. Basit yapıları, yüksek darbe akımı taşıma kapasiteleri ve düşük kaçak akım değerleri sayesinde güç ve haberleşme hatlarında etkili koruma sağlarlar.
Üç Elektrotlu GDT Koruyucular
Üç elektrotlu GDT koruyucular, genellikle dengeli hat yapılarında veya çift hat koruması gereken uygulamalarda kullanılır. Telekom hatları, DSL sistemleri ve veri iletişim altyapılarında iki hattın ortak referans noktasına karşı korunmasına yardımcı olur. Kompakt yapıları sayesinde çoklu hat korumasında alan avantajı sağlarlar.
Telekom Tipi GDT Koruyucular
Telekom tipi GDT koruyucular, telefon hatları, modemler, DSL bağlantıları, alarm sistemleri ve haberleşme altyapılarında oluşabilecek yıldırım etkisi ve hat kaynaklı gerilim darbelerine karşı kullanılır. Düşük kapasitans özellikleri sayesinde sinyal kalitesini olumsuz etkilemeden koruma sağlamaya yardımcı olur.
Güç Hattı GDT Koruyucular
Güç hattı GDT koruyucular, AC veya DC besleme hatlarında oluşabilecek yüksek enerjili transient gerilimlere karşı kullanılır. Endüstriyel güç kaynakları, pano girişleri, enerji ekipmanları ve dış ortam bağlantılarında tercih edilir. Yüksek darbe akımı dayanımı, bu uygulamalarda önemli bir seçim kriteridir.

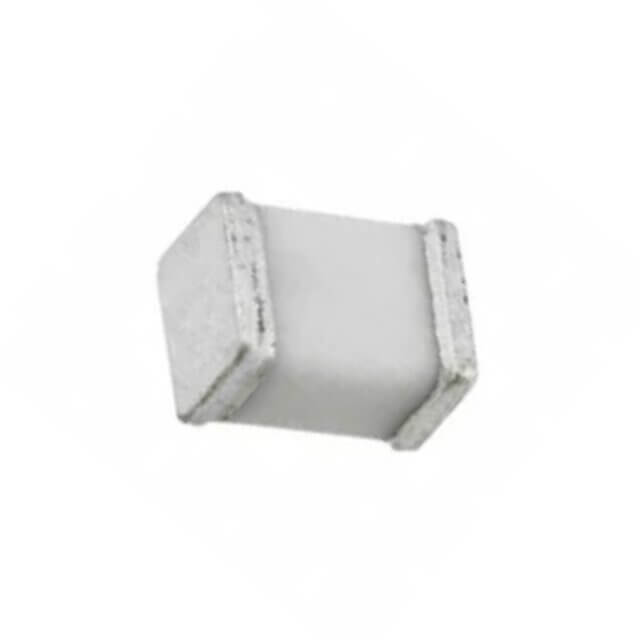

SMD GDT Koruyucular
SMD GDT koruyucular, yüzey montaj teknolojisine uygun kompakt koruma elemanlarıdır. PCB üzerinde alan tasarrufu sağlar ve otomatik dizgi süreçlerine uygundur. Telekom, veri hattı, endüstriyel elektronik ve kompakt güç devrelerinde kullanılabilir.
GDT ile TVS diyot arasındaki fark nedir?
GDT koruyucular yüksek darbe akımı taşıma kapasitesi ve çok düşük kaçak akım avantajı sunar. TVS diyotlar ise daha hızlı tepki süresi ve daha düşük sıkıştırma gerilimi ile hassas elektronik devrelerde öne çıkar. Bu nedenle yüksek enerjili darbelere karşı GDT, hızlı ve hassas sınırlama gereken uygulamalarda TVS diyot tercih edilebilir.
GDT koruyucularda DC sparkover voltage ne anlama gelir?
DC sparkover voltage, GDT koruyucunun belirli bir DC gerilim seviyesinde iletime geçmeye başladığı eşik değeridir. Bu değer, korunacak hattın normal çalışma geriliminin üzerinde seçilmelidir. Yanlış seçim, normal çalışmada gereksiz tetiklenmeye veya darbe anında geç tepki verilmesine neden olabilir.
GDT koruyucular devrede nasıl bağlanır?
GDT koruyucular uygulamaya göre hat-toprak, hat-hat veya çoklu hat koruma yapısında bağlanabilir. Telekom ve veri hatlarında genellikle hatlar ile topraklama noktası arasına yerleştirilir. Güç hatlarında ise aşırı gerilimin güvenli şekilde boşaltılabileceği koruma yoluna bağlanmalıdır.
GDT koruyucularda follow current neden önemlidir?
Follow current, GDT iletime geçtikten sonra darbe sona erse bile besleme kaynağı tarafından sürdürülebilen akımı ifade eder. Bu akım kontrol edilmezse GDT iletimde kalabilir veya devrede istenmeyen arıza durumları oluşabilir. Bu nedenle özellikle güç hattı uygulamalarında uygun seri elemanlar veya ek koruma tasarımı gerekebilir.
GDT koruyucular veri hatlarında sinyali etkiler mi?
GDT koruyucular genellikle düşük kapasitans değerine sahip oldukları için veri ve haberleşme hatlarında sinyal bütünlüğünü büyük ölçüde korur. Ancak yerleşim, topraklama yapısı, hat empedansı ve seçilen ürünün kapasitans değeri yüksek hızlı uygulamalarda dikkatle değerlendirilmelidir.
GDT koruyucu seçerken hangi teknik değerler dikkate alınmalıdır?
DC sparkover voltage, impulse sparkover voltage, darbe akımı dayanımı, izolasyon direnci, kapasitans, follow current davranışı, elektrot sayısı, paket tipi, çalışma sıcaklığı ve korunacak hattın normal çalışma gerilimi dikkate alınmalıdır. Güç hattı, telekom hattı ve yüksek hızlı veri uygulamalarında seçim kriterleri farklılık gösterebilir.
