Fiber Optik Konnektörleri, ışık sinyallerinin iki fiber kablo arasında veya bir fiber kablo ile aktif cihaz arasında minimum kayıpla iletilmesini sağlayan yüksek hassasiyetli bağlantı elemanlarıdır. Veri iletim hızının ve bant genişliğinin kritik olduğu telekomünikasyon, veri merkezleri ve endüstriyel ağlarda kullanılan bu bileşenler, fiber çekirdeklerin mikron düzeyinde hizalanmasını gerçekleştirir. Konnektörün içindeki Ferrule yapısı, fiber ucunu fiziksel olarak sabitlerken mekanik kilitleme mekanizmaları sarsıntı veya çekme kuvvetlerine karşı bağlantı bütünlüğünü korur. Işığın geri yansımasını (Return Loss) ve iletim kaybını (Insertion Loss) optimize etmek için tasarlanan bu parçalar, modern optik iletişim ağlarının en temel yapı taşlarıdır.
SC Konnektör (Subscriber Connector)
Kare gövdeli ve it-çek (push-pull) kilitleme mekanizmasına sahip olan, dünya genelinde en yaygın kullanılan konnektör tiplerinden biridir. Genellikle Gigabit Ethernet ve PON ağlarında tercih edilir; sağlam yapısı ve kolay montaj avantajı ile saha operasyonlarında yüksek güvenilirlik sunar.

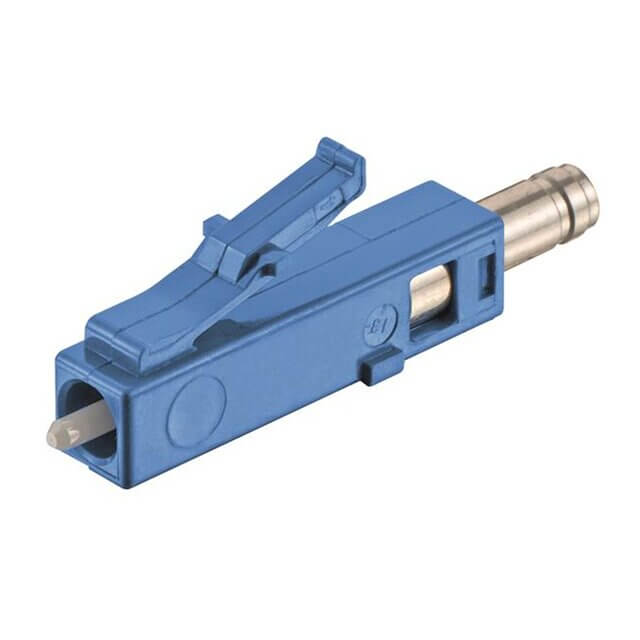

LC Konnektör (Lucent Connector)
Küçük form faktörlü (SFP) yapısı sayesinde yüksek yoğunluklu panellerde ve switch cihazlarında alan tasarrufu sağlayan konnektör tipidir. RJ-45 benzeri mandallı kilitleme yapısı ile güvenli bir bağlantı sunar ve modern veri merkezlerinde standart haline gelmiştir.
ST Konnektör (Straight Tip)
Süngü (bayonet) tipi döner kilitleme mekanizmasına sahip, yuvarlak gövdeli bir konnektördür. Genellikle Multimode fiber uygulamalarında ve eski nesil kampüs ağlarında kullanılır; metal gövdesi sayesinde endüstriyel ortamlardaki mekanik darbelere karşı dayanıklıdır.
FC Konnektör (Ferrule Connector)
Vidalı kilitleme yapısı ile yüksek titreşimli ve sarsıntılı ortamlar için özel olarak tasarlanmış dairesel konnektör tipidir. Seramik ferrule yapısının hassas hizalaması sayesinde laboratuvar cihazlarında, tıbbi sistemlerde ve telekomünikasyon ölçüm ekipmanlarında yaygın olarak tercih edilir.
MPO/MTP Konnektör (Multi-fiber Push On)
Tek bir gövde içinde 12, 24 veya 48 fiberi aynı anda barındırabilen, yüksek yoğunluklu veri iletimi için optimize edilmiş konnektörlerdir. 40G ve 100G gibi yüksek hızdaki ağ omurgalarında kablo karmaşasını azaltmak ve hızlı kurulum sağlamak amacıyla kullanılır.
Fiber optik konnektörlerde APC ve UPC arasındaki temel fark nedir ve hangi durumlarda tercih edilirler?
UPC konnektörler düz bir bitiş yüzeyine sahipken, APC konnektörler ışığın geri yansımasını önlemek için 8 derecelik bir açıyla parlatılır. APC yapılar, sinyal hassasiyetinin çok yüksek olduğu video iletimi ve uzun mesafeli FTTH hatlarında tercih edilirken, UPC yapılar standart veri ağlarında kullanılır.
Insertion Loss (Ekleme Kaybı) değeri bir konnektörün performansını nasıl etkiler?
Insertion Loss, ışık sinyalinin konnektörden geçerken uğradığı güç kaybını ifade eder ve dB cinsinden ölçülür. Bu değer ne kadar düşükse bağlantı o kadar verimlidir; yüksek kayıp değerleri veri paketlerinin kaybolmasına, iletim mesafesinin kısalmasına ve sistemin kararsız çalışmasına neden olur.
Konnektörlerde kullanılan Ferrule malzemesinin Zirkonya Seramik olmasının teknik avantajı nedir?
Zirkonya seramik, metal veya plastik ferrule yapılarına göre çok daha düşük termal genleşme katsayısına ve yüksek aşınma direncine sahiptir. Bu özellik, binlerce kez sökülüp takılma işleminden sonra bile fiber uçlarının mikron seviyesindeki hizalamasının bozulmamasını ve sinyal kalitesinin korunmasını sağlar.
Fiber optik konnektör yüzeylerinin temizliği sistemin genel performansı için neden hayati önem taşır?
Fiber çekirdekleri sadece birkaç mikron boyutundadır; dolayısıyla gözle görülmeyen bir toz tanesi veya parmak izindeki yağ lekesi ışığı engelleyebilir, yansıtabilir veya kalıcı çiziklere yol açabilir. Kirli bir konnektör sadece kendi performansını düşürmekle kalmaz, takıldığı aktif cihazın optik portuna da zarar verebilir.
Singlemode ve Multimode konnektörler birbirinin yerine kullanılabilir mi?
Fiziksel boyutları benzer görünse de, bu konnektörlerin içindeki ferrule delik çapları kullanılan fiberin çekirdek çapına göre özel olarak üretilmiştir. Yanlış konnektör kullanımı çok yüksek ekleme kaybına ve sinyalin tamamen kesilmesine yol açacağı için birbirinin yerine kesinlikle kullanılmamalıdır.
MPO/MTP konnektörlerin veri merkezi kablolama maliyetlerine ve hızına etkisi nedir?
MPO konnektörler, çok sayıda fiberi tek bir kablo ile taşıyarak pano içi yer işgalini ve işçilik süresini büyük oranda azaltır. Tek tek konnektör sonlandırmak yerine hazır tak-çalıştır trunk kablolar ile sistemi devreye almayı sağladığı için hem montaj hatalarını minimize eder hem de yüksek hızlı ağlara geçişi kolaylaştırır.
