Ferrit kablo çekirdekleri, kablolar üzerinden yayılan veya kabloya taşınan yüksek frekanslı elektromanyetik gürültüyü azaltmak için kullanılan pasif EMI bastırma elemanlarıdır. Ferrit malzeme, belirli frekans aralıklarında empedans oluşturarak istenmeyen parazit bileşenlerini zayıflatır. Güç kabloları, veri kabloları, haberleşme hatları, USB, HDMI, Ethernet, motor bağlantıları, adaptör kabloları, endüstriyel kontrol sistemleri ve tüketici elektroniği uygulamalarında yaygın olarak kullanılırlar. Doğru ferrit kablo çekirdeği seçimi; kablo çapı, ferrit malzeme tipi, empedans değeri, çalışma frekansı, montaj yapısı ve bastırılmak istenen gürültü karakteristiğine göre yapılmalıdır.

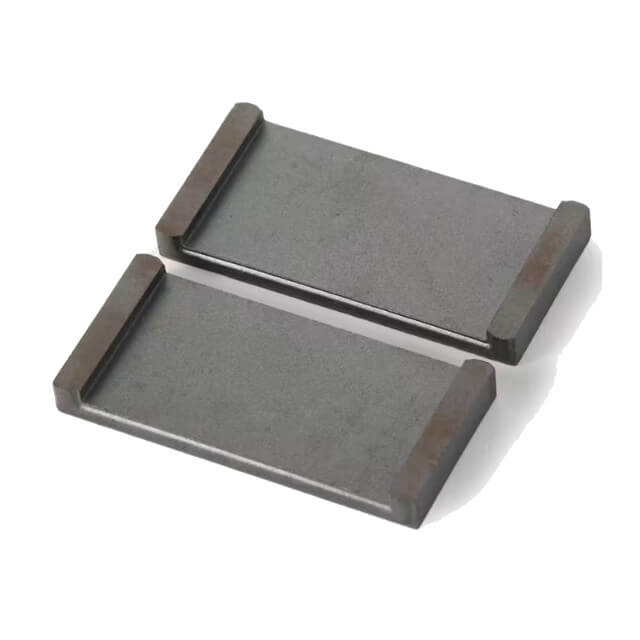

Geçmeli Ferrit Kablo Çekirdekleri
Geçmeli ferrit kablo çekirdekleri, kabloyu kesmeden veya bağlantıyı sökmeden kablo üzerine takılabilen pratik EMI bastırma elemanlarıdır. Klipsli yapıları sayesinde servis, bakım, test ve sonradan iyileştirme uygulamalarında kolay kullanım sağlar. Adaptör kabloları, veri kabloları ve cihaz bağlantılarında tercih edilebilir.
Toroid Ferrit Kablo Çekirdekleri

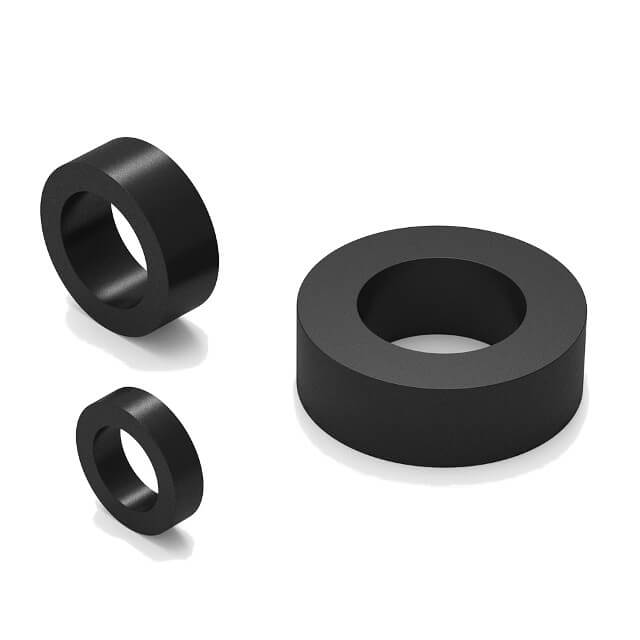

Toroid ferrit kablo çekirdekleri, kablonun çekirdek içinden geçirilmesi veya birkaç tur sarılmasıyla kullanılan halka biçimli ferrit elemanlardır. Kablo üzerinden geçen yüksek frekanslı gürültüyü bastırmak için etkili bir çözüm sunabilirler. Güç kabloları, motor hatları, endüstriyel sistemler ve filtreleme uygulamalarında kullanılabilirler.
Silindirik Ferrit Kablo Çekirdekleri
Silindirik ferrit kablo çekirdekleri, kablo üzerine geçirilen veya kablo hattına entegre edilen kompakt ferrit yapılarıdır. Veri ve güç kablolarında yüksek frekanslı parazitlerin azaltılmasına yardımcı olur. Kompakt cihaz kabloları, haberleşme ekipmanları ve elektronik bağlantı hatlarında tercih edilebilir.
Yüksek Frekans Ferrit Kablo Çekirdekleri
Yüksek frekans ferrit kablo çekirdekleri, belirli frekans aralıklarındaki EMI gürültüsünü daha etkili bastırmak için seçilir. USB, HDMI, Ethernet ve benzeri yüksek hızlı veri hatlarında kullanılacak ürünlerde sinyal bütünlüğü ve empedans-frekans karakteristiği dikkatle değerlendirilmelidir.
Güç Hattı Ferrit Kablo Çekirdekleri
Güç hattı ferrit kablo çekirdekleri, adaptör, motor, inverter, güç kaynağı ve endüstriyel ekipman kablolarında oluşabilecek yüksek frekanslı parazitleri azaltmak için kullanılır. Kablo çapı, akım seviyesi, kablo tipi ve çalışma frekansı seçim sürecinde dikkate alınmalıdır.
Ferrit kablo çekirdeği ne işe yarar?
Ferrit kablo çekirdeği, kablo üzerinde oluşan yüksek frekanslı elektromanyetik gürültüyü bastırmaya yardımcı olur. Bu sayede cihazın EMI performansı iyileştirilebilir ve çevredeki devrelerin parazitten etkilenmesi azaltılabilir.
Ferrit kablo çekirdeği kabloya nasıl takılır?
Geçmeli modeller kablo üzerine klipslenerek takılır. Halka veya toroid tip modellerde kablo çekirdek içinden geçirilir ya da birkaç tur sarılabilir. Kablonun çekirdekten birden fazla tur geçirilmesi, bazı uygulamalarda empedans etkisini artırabilir.
Ferrit kablo çekirdeği sinyal kalitesini etkiler mi?
Doğru seçilmiş ferrit kablo çekirdeği, istenmeyen yüksek frekanslı gürültüyü azaltırken ana sinyalin çalışmasını mümkün olduğunca az etkiler. Ancak yüksek hızlı veri hatlarında uygun olmayan ferrit malzeme veya empedans değeri sinyal zayıflamasına ya da veri iletişim sorunlarına neden olabilir.
Ferrit kablo çekirdeğinde kablo çapı neden önemlidir?
Kablo çapı, ferrit çekirdeğin kabloya mekanik olarak uyumlu takılabilmesi için önemlidir. Çok küçük iç çap kablonun sıkışmasına, çok büyük iç çap ise çekirdeğin kablo üzerinde gevşek kalmasına neden olabilir. Mekanik uyum, hem montaj güvenliği hem de EMI performansı açısından değerlendirilmelidir.
Ferrit kablo çekirdeği güç kablolarında kullanılabilir mi?
Ferrit kablo çekirdekleri güç kablolarında kullanılabilir. Özellikle anahtarlamalı güç kaynakları, adaptörler, motor kabloları ve inverter bağlantılarında yüksek frekanslı parazitlerin azaltılmasına yardımcı olur. Seçim yapılırken kablo çapı, gürültü frekansı ve uygulama koşulları dikkate alınmalıdır.
Ferrit kablo çekirdeği seçerken hangi teknik değerler dikkate alınmalıdır?
İç çap, dış ölçü, ferrit malzeme tipi, empedans değeri, empedansın belirtildiği frekans, geçmeli veya toroid yapı, kablo tur sayısı, çalışma sıcaklığı, mekanik kilitleme yapısı ve kullanılacağı kablonun güç ya da veri hattı olması dikkate alınmalıdır.
