Entegre pasif filtreler, direnç, kapasitör, indüktör, ferrit veya benzeri pasif elemanların tek bir kompakt yapı içinde birleştirilmesiyle oluşturulan filtreleme komponentleridir. Devrelerde yüksek frekanslı gürültünün bastırılması, sinyal hatlarının korunması, EMI/RFI etkilerinin azaltılması ve komponent sayısının düşürülmesi amacıyla kullanılırlar. Akıllı telefonlar, IoT cihazları, haberleşme modülleri, endüstriyel kontrol kartları, otomotiv elektroniği, USB, HDMI, Ethernet, sensör hatları ve taşınabilir elektronik sistemlerde yaygın olarak tercih edilirler. Doğru entegre pasif filtre seçimi; hat sayısı, filtre topolojisi, çalışma frekansı, kapasitans değeri, empedans karakteristiği, insertion loss, sinyal hızı, paket tipi ve uygulamanın EMI gereksinimlerine göre yapılmalıdır.
EMI Entegre Pasif Filtreler
EMI entegre pasif filtreler, elektronik devrelerde elektromanyetik parazitleri bastırmak için kullanılan kompakt filtre çözümleridir. Birden fazla pasif elemanı tek gövdede birleştirerek kart üzerinde daha az alan kullanımı sağlarlar. Mobil cihazlar, haberleşme modülleri, endüstriyel kontrol kartları ve yüksek yoğunluklu PCB tasarımlarında tercih edilebilirler.
Sinyal Hattı Entegre Pasif Filtreler
Sinyal hattı entegre pasif filtreler, analog veya dijital sinyal hatlarında yüksek frekanslı gürültüyü azaltmak için kullanılır. Sensör hatları, kontrol sinyalleri, veri arayüzleri ve hassas ölçüm devrelerinde tercih edilebilirler. Kapasitans değeri ve sinyal bant genişliği bu ürünlerde dikkatle değerlendirilmelidir.

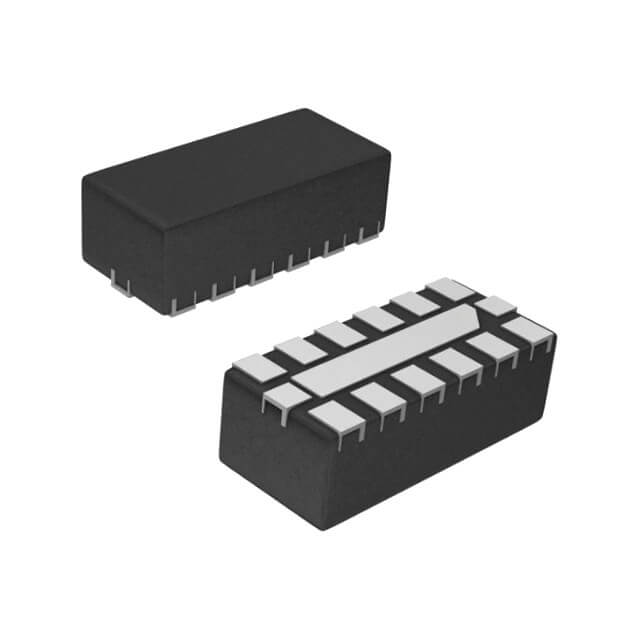

Çok Hatlı Entegre Pasif Filtreler
Çok hatlı entegre pasif filtreler, birden fazla sinyal veya veri hattını tek komponent üzerinden filtrelemek için tasarlanır. USB, HDMI, LCD arayüzleri, kamera modülleri, tuş takımı hatları ve çok kanallı kontrol devrelerinde kullanılabilirler. Hat sayısı, pin dizilimi ve kanal başına filtre karakteristiği seçim sırasında önemlidir.
RC Entegre Pasif Filtreler
RC entegre pasif filtreler, direnç ve kapasitör elemanlarının tek paket içinde birleştirilmesiyle oluşturulan filtre yapılarıdır. Düşük geçiren filtreleme, gürültü azaltma, sinyal yumuşatma ve basit zamanlama uygulamalarında değerlendirilebilirler. Direnç-kapasitans değerleri ve kesim frekansı devre gereksinimine göre seçilmelidir.
LC Entegre Pasif Filtreler
LC entegre pasif filtreler, indüktör ve kapasitör yapılarının birlikte kullanıldığı filtreleme çözümleridir. Güç hatları, RF hatları, veri hatları ve yüksek frekanslı EMI bastırma uygulamalarında tercih edilebilirler. Düşük kayıp, uygun empedans ve hedef frekans bandında etkili bastırma performansı bu ürünlerde önemlidir.
Entegre pasif filtre ile ayrı pasif elemanlarla kurulan filtre arasındaki fark nedir?
Entegre pasif filtreler, birden fazla pasif elemanı tek bir paket içinde sunar. Ayrı pasif elemanlarla kurulan filtrelerde ise direnç, kapasitör, indüktör veya ferrit gibi parçalar PCB üzerinde ayrı ayrı yerleştirilir. Entegre yapı daha az alan kullanımı, daha kısa bağlantı yolları ve daha tekrarlanabilir filtre performansı sağlayabilir.
Entegre pasif filtreler yüksek hızlı veri hatlarında kullanılabilir mi?
Entegre pasif filtreler yüksek hızlı veri hatlarında kullanılabilir ancak filtre kapasitansı, empedansı ve bant genişliği kullanılan veri standardıyla uyumlu olmalıdır. Uygun olmayan filtre seçimi sinyal zayıflaması, kenar bozulması, veri hatası veya bağlantı kararsızlığı oluşturabilir. USB, HDMI, Ethernet ve benzeri hatlarda düşük kapasitanslı modeller tercih edilmelidir.
Entegre pasif filtrelerde kapasitans değeri neden önemlidir?
Kapasitans değeri, filtrenin hangi frekans aralığında etkili olacağını ve sinyal hattı üzerindeki yük etkisini belirler. Çok yüksek kapasitans, yüksek hızlı veri hatlarında sinyal bütünlüğünü bozabilir. Çok düşük kapasitans ise hedeflenen EMI gürültüsünü yeterli seviyede bastıramayabilir.
Entegre pasif filtrelerde insertion loss neyi gösterir?
Insertion loss, filtrenin belirli frekanslarda sinyali veya paraziti ne kadar zayıflattığını gösterir. EMI bastırma uygulamalarında hedef parazit frekanslarında yüksek insertion loss istenir. Ancak ana sinyal bandında gereksiz zayıflama oluşmaması için insertion loss eğrisi uygulama frekansıyla birlikte değerlendirilmelidir.
Çok hatlı entegre pasif filtre kullanmanın avantajı nedir?
Çok hatlı entegre pasif filtreler, birden fazla hattı tek komponent üzerinden filtreleyerek PCB alanını azaltır ve tasarımı sadeleştirir. Aynı paket içinde kanallar arası daha tutarlı elektriksel özellikler sağlanabilir. Bu yapı özellikle kompakt cihazlarda, çok pinli arayüzlerde ve seri üretim tasarımlarında avantaj sağlar.
Entegre pasif filtre seçerken hangi teknik değerler dikkate alınmalıdır?
Hat sayısı, filtre topolojisi, kapasitans değeri, direnç veya indüktans değeri, kesim frekansı, insertion loss, çalışma gerilimi, nominal akım, sinyal bant genişliği, empedans karakteristiği, paket tipi, pin dizilimi, çalışma sıcaklığı, ESD dayanımı ve kullanılacağı hattın analog, dijital, güç veya RF hattı olması dikkate alınmalıdır.
