EMI filtreler, elektronik devrelerde elektromanyetik parazitleri azaltmak ve cihazların daha kararlı çalışmasını desteklemek için kullanılan filtreleme komponentleridir. Güç hatları, sinyal hatları ve haberleşme arayüzleri üzerinden iletilen veya yayılan yüksek frekanslı gürültü bileşenlerini bastırmaya yardımcı olurlar. Anahtarlamalı güç kaynakları, motor sürücüleri, inverterler, LED sürücüler, endüstriyel kontrol sistemleri, beyaz eşya, otomotiv elektroniği, haberleşme cihazları ve tüketici elektroniğinde yaygın olarak kullanılırlar. Doğru EMI filtre seçimi; çalışma gerilimi, akım kapasitesi, empedans karakteristiği, bastırılacak frekans aralığı, hat tipi, bağlantı şekli ve uygulamanın EMC gereksinimlerine göre yapılmalıdır.
Güç Hattı EMI Filtreleri
Güç hattı EMI filtreleri, AC veya DC besleme hatlarında oluşan iletilen elektromanyetik parazitleri azaltmak için kullanılır. Şebeke girişleri, adaptörler, güç kaynakları, inverterler, motor sürücüleri ve endüstriyel cihazlarda tercih edilir. Akım değeri, gerilim dayanımı, kaçak akım ve filtreleme frekans aralığı seçim sırasında önemlidir.
Sinyal Hattı EMI Filtreleri
Sinyal hattı EMI filtreleri, düşük güçlü analog veya dijital sinyal hatlarında yüksek frekanslı gürültüyü bastırmak için kullanılır. Sensör hatları, kontrol sinyalleri, haberleşme arayüzleri ve ölçüm devrelerinde tercih edilebilirler. Sinyal bütünlüğünü korumak için kapasitans, empedans ve çalışma frekansı dikkatle değerlendirilmelidir.
Ortak Mod EMI Filtreleri
Ortak mod EMI filtreleri, iki veya daha fazla hat üzerinde aynı yönde ilerleyen ortak mod gürültüyü azaltmak için kullanılır. Ortak mod bobinler, güç girişleri, USB, Ethernet, CAN, RS-485 ve endüstriyel haberleşme hatlarında yaygın olarak kullanılabilir. Diferansiyel sinyali mümkün olduğunca korurken ortak mod paraziti bastırmaları beklenir.
PCB Tipi EMI Filtreler

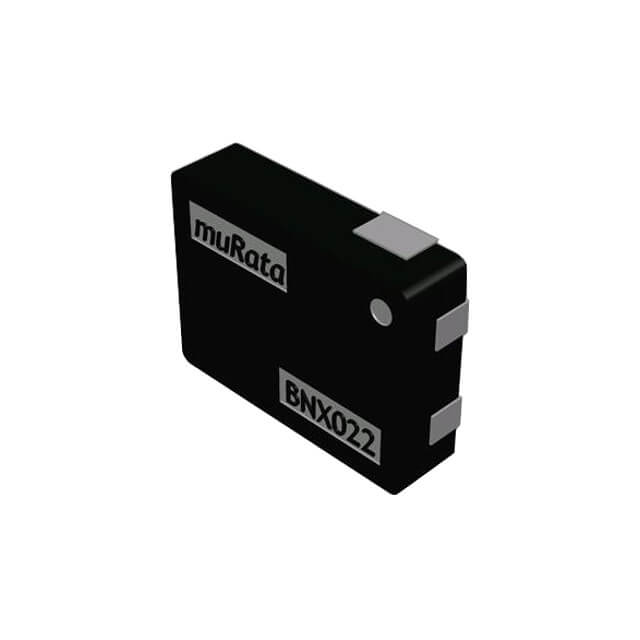

PCB tipi EMI filtreler, baskı devre kartı üzerine doğrudan monte edilen kompakt filtreleme elemanlarıdır. Güç kaynağı girişleri, entegre devre besleme hatları, veri hatları ve hassas analog devrelerde kullanılabilirler. SMD veya THT yapıda olabilirler ve kart yerleşimi performansı doğrudan etkileyebilir.
Modül Tipi EMI Filtreler
Modül tipi EMI filtreler, genellikle hazır filtre devresi veya kapalı gövde yapısına sahip çözümlerdir. Şebeke girişleri, pano uygulamaları, endüstriyel makineler, medikal cihazlar ve yüksek güçlü ekipmanlarda tercih edilebilirler. Kolay montaj, belirli standartlara uygunluk ve yüksek akım taşıma kapasitesi avantaj sağlayabilir.
EMI filtre ile ferrit filtre arasındaki fark nedir?
EMI filtre, paraziti bastırmak için bobin, kapasitör, ortak mod bobin, ferrit veya farklı filtre elemanlarını içerebilen daha genel bir filtreleme çözümüdür. Ferrit filtre ise genellikle yüksek frekanslı gürültüyü ferrit malzeme üzerinden zayıflatmak için kullanılır. Bu nedenle ferrit elemanlar EMI filtre yapısının bir parçası olabilir, ancak her EMI filtre yalnızca ferritten oluşmaz.
EMI filtre devrede nereye yerleştirilmelidir?
EMI filtre genellikle parazit kaynağına, cihaz girişine veya hassas devre bölümüne yakın yerleştirilir. Güç girişlerinde filtre, şebeke ya da DC besleme hattının giriş noktasına konumlandırılabilir. Sinyal hatlarında ise filtreleme elemanı genellikle konnektöre veya gürültüye açık hatta yakın yerleştirilir.
Ortak mod ve diferansiyel mod gürültü arasındaki fark nedir?
Ortak mod gürültü, birden fazla hat üzerinde aynı yönde ilerleyen parazit bileşenidir. Diferansiyel mod gürültü ise iki hat arasında zıt yönde oluşan parazittir. EMI filtre tasarımında bu iki gürültü tipi farklı elemanlarla bastırılabilir. Ortak mod bobinler ortak mod gürültü için, kapasitör ve seri empedans elemanları diferansiyel mod gürültü için kullanılabilir.
EMI filtreler sinyal kalitesini etkiler mi?
EMI filtreler doğru seçildiğinde istenmeyen yüksek frekanslı gürültüyü azaltırken ana sinyalin korunmasına yardımcı olur. Ancak yanlış kapasitans, empedans veya bant genişliği seçimi sinyal zayıflaması, veri hatası, gecikme veya dalga şekli bozulmasına neden olabilir. Özellikle yüksek hızlı veri hatlarında filtre seçimi sinyal standardına göre yapılmalıdır.
EMI filtrelerde akım kapasitesi neden önemlidir?
Akım kapasitesi, filtrenin üzerinden güvenli şekilde geçebilecek maksimum akımı belirler. Uygulama akımı filtrenin nominal değerini aşarsa ısınma, gerilim düşümü, performans kaybı veya komponent arızası oluşabilir. Güç hattı EMI filtrelerinde nominal akım, çalışma sıcaklığı ve yük karakteristiği birlikte değerlendirilmelidir.
EMI filtre seçerken hangi teknik değerler dikkate alınmalıdır?
Çalışma gerilimi, nominal akım, bastırılacak frekans aralığı, insertion loss, empedans karakteristiği, ortak mod ve diferansiyel mod bastırma performansı, kaçak akım, izolasyon dayanımı, kapasitans değeri, montaj tipi, paket yapısı, çalışma sıcaklığı ve kullanılacağı hattın güç ya da sinyal hattı olması dikkate alınmalıdır.
