DIP siviçler, elektronik devrelerde konfigürasyon, adresleme, mod seçimi veya kalıcı ayar işlemleri için kullanılan çok konumlu küçük anahtarlama elemanlarıdır. DIP, Dual In-line Package ifadesinin kısaltmasıdır ve genellikle PCB üzerine monte edilen kompakt gövde yapısıyla kullanılır. Birden fazla küçük anahtarın tek bir gövde içinde bulunması sayesinde devre üzerinde manuel ayar yapılmasına imkan verir. DIP siviçler; endüstriyel kontrol kartları, haberleşme modülleri, adresleme sistemleri, geliştirme kartları, güvenlik cihazları, otomasyon ekipmanları, tüketici elektroniği, test cihazları, ölçüm ekipmanları ve gömülü sistemlerde yaygın olarak kullanılır. Doğru DIP siviç seçimi; pozisyon sayısı, kontak yapısı, montaj tipi, anahtarlama akımı, çalışma gerilimi, aktüatör tipi, gövde ölçüsü, mekanik ömür, çalışma sıcaklığı ve PCB yerleşim gereksinimlerine göre yapılmalıdır.
Standart DIP Siviçler
Standart DIP siviçler, PCB üzerinde birden fazla açık-kapalı anahtar konumunu kompakt şekilde sunan temel konfigürasyon anahtarlarıdır. Cihaz adresi belirleme, çalışma modu seçimi, özellik aktif-pasif ayarı ve kullanıcıya kapalı kutu içinde kalıcı ayar imkanı sağlamak için kullanılırlar. Endüstriyel elektronikler, kontrol kartları, haberleşme cihazları ve test ekipmanlarında yaygın olarak tercih edilirler.
SMD DIP Siviçler
SMD DIP siviçler, yüzey montaj teknolojisiyle PCB üzerine monte edilen küçük boyutlu DIP anahtarlardır. Otomatik dizgi süreçlerine uygun olmaları ve daha az PCB alanı kaplamaları sayesinde kompakt elektronik tasarımlarda avantaj sağlarlar. IoT cihazları, taşınabilir elektronikler, güvenlik sistemleri, kontrol kartları ve seri üretim devrelerinde kullanılabilirler.

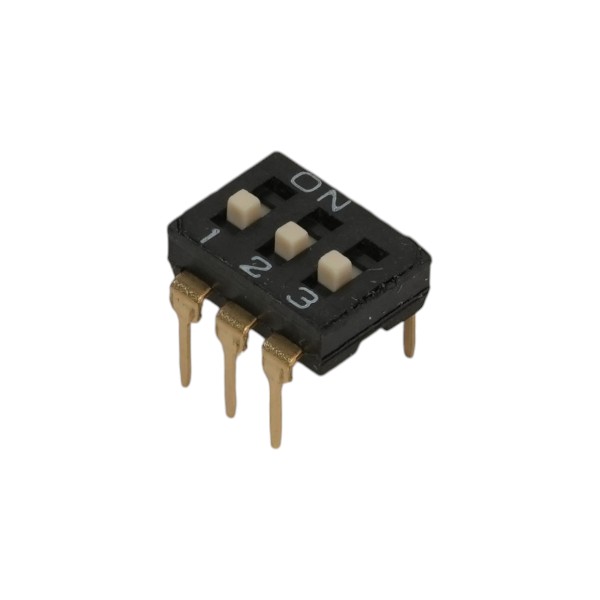

THT DIP Siviçler
THT DIP siviçler, PCB üzerindeki deliklerden geçirilerek lehimlenen bacak yapısına sahip DIP anahtarlardır. Mekanik tutunma açısından güçlü bağlantı sağlayabilirler ve prototip, test veya bakım gerektiren devrelerde tercih edilebilirler. Endüstriyel kontrol kartları, geliştirme devreleri, ölçüm cihazları, adresleme panoları ve daha dayanıklı mekanik bağlantı istenen uygulamalarda kullanılırlar.
Piano Tip DIP Siviçler
Piano tip DIP siviçler, anahtarların üstten basmalı veya yatay hareketli piano formunda tasarlandığı DIP siviç türleridir. Daha kolay erişim ve net anahtar konumu görünürlüğü sağlayabilirler. Cihaz ayar kartları, haberleşme modülleri, endüstriyel elektronikler, güvenlik sistemleri ve mod seçimi gerektiren devrelerde kullanılabilirler. Aktüatör yönü ve erişim kolaylığı seçim sürecinde önemlidir.
Rotary DIP Siviçler
Rotary DIP siviçler, döner aktüatör üzerinden belirli bir kod, adres veya konum seçimi yapılmasını sağlayan kompakt anahtar çözümleridir. Çoklu açık-kapalı anahtar yerine tek döner anahtar üzerinden değer seçimi yapılabilir. Adresleme, kanal seçimi, mod belirleme, cihaz numarası ayarı ve haberleşme sistemlerinde tercih edilirler. Kodlama tipi ve pozisyon sayısı doğru seçim için dikkate alınmalıdır.
DIP siviç nedir?
DIP siviç, elektronik devrelerde kalıcı veya yarı kalıcı ayar yapmak için kullanılan küçük çoklu anahtarlama elemanıdır. Genellikle PCB üzerine monte edilir ve her anahtar açık veya kapalı konuma getirilerek cihazın çalışma modu, adresi veya fonksiyonu belirlenebilir. Bu yapı, yazılım değiştirmeden donanım üzerinden konfigürasyon yapılmasını sağlar.
DIP siviçler hangi uygulamalarda kullanılır?
DIP siviçler endüstriyel kontrol kartları, haberleşme modülleri, güvenlik sistemleri, adresleme devreleri, otomasyon ekipmanları, geliştirme kartları, ölçüm cihazları, test ekipmanları, tüketici elektroniği ve gömülü sistemlerde kullanılır. Cihazın saha ayarı, kullanıcı konfigürasyonu veya üretim sonrası mod seçimi gereken uygulamalarda pratik çözüm sunarlar.
DIP siviç seçerken hangi teknik özelliklere dikkat edilmelidir?
DIP siviç seçerken pozisyon sayısı, montaj tipi, kontak yapısı, anahtarlama akımı, çalışma gerilimi, aktüatör tipi, gövde ölçüsü, pin aralığı, mekanik ömür, çalışma sıcaklığı ve PCB yerleşimi dikkate alınmalıdır. Ayrıca cihaz içinde erişim yönü ve kullanıcı tarafından ayar yapılacaksa anahtarların görünürlüğü de önemlidir.
SMD DIP siviç ile THT DIP siviç arasındaki fark nedir?
SMD DIP siviçler PCB yüzeyine lehimlenir ve otomatik dizgiye uygun kompakt tasarımlar için tercih edilir. THT DIP siviçler ise PCB deliklerinden geçirilerek lehimlenir ve daha güçlü mekanik tutunma sağlayabilir. SMD modeller küçük ve yoğun kart tasarımlarında, THT modeller ise prototip, test ve daha dayanıklı bağlantı gerektiren uygulamalarda kullanılabilir.
Rotary DIP siviç ne işe yarar?
Rotary DIP siviç, döner mekanizma ile belirli bir kod, adres, kanal veya mod seçimi yapılmasını sağlar. Çoklu anahtar dizilimi yerine tek bir döner seçici üzerinden ayar yapılabildiği için pano içi veya kart üzeri konfigürasyonlarda pratik kullanım sunar. Haberleşme adresleme, cihaz numarası seçimi, kanal belirleme ve çalışma modu ayarlarında tercih edilir.
DIP siviçlerde pozisyon sayısı neden önemlidir?
Pozisyon sayısı, DIP siviç üzerinde kaç adet bağımsız anahtar bulunduğunu gösterir. Daha fazla pozisyon, daha fazla konfigürasyon seçeneği veya daha geniş adresleme kapasitesi sağlar. Örneğin birkaç anahtar ile mod seçimi yapılabilirken, daha yüksek pozisyon sayısı cihaz adresi, kanal ayarı veya farklı fonksiyon kombinasyonları için kullanılabilir.
