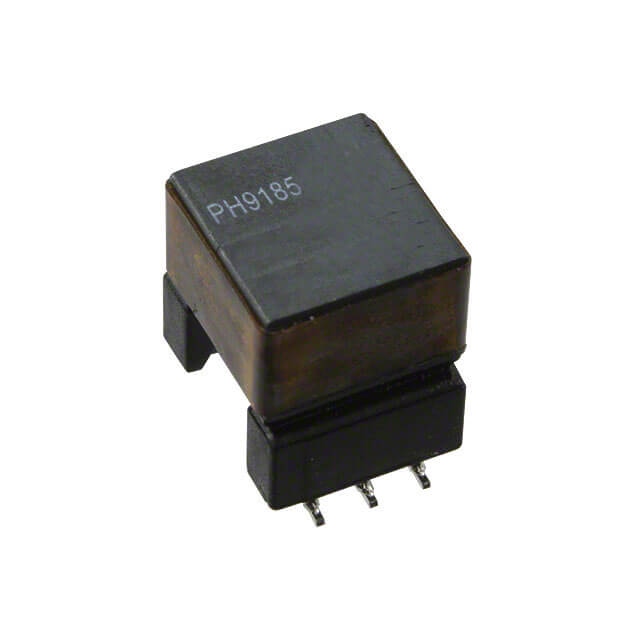

Darbe trafoları, kısa süreli elektrik darbelerinin güvenli ve kontrollü şekilde aktarılması için kullanılan özel transformatör türleridir. Sinyal izolasyonu, tetikleme, empedans uyumu ve yüksek hızlı darbe iletimi gereken devrelerde tercih edilirler. Primer sargıya uygulanan darbe sinyali, manyetik çekirdek üzerinden sekonder tarafa aktarılır ve böylece iki devre arasında elektriksel izolasyon sağlanabilir. Tristör, SCR, IGBT ve MOSFET tetikleme devreleri, güç elektroniği sistemleri, endüstriyel kontrol devreleri, haberleşme ekipmanları ve ölçüm sistemlerinde yaygın olarak kullanılırlar. Doğru darbe trafosu seçimi; darbe genliği, darbe genişliği, izolasyon gerilimi, sarım oranı, çalışma frekansı, yükselme süresi ve uygulamanın tetikleme gereksinimlerine göre yapılmalıdır.
Tetikleme Darbe Trafoları
Tetikleme darbe trafoları, tristör, SCR, triyak, IGBT veya benzeri güç yarı iletkenlerinin kontrol sinyaliyle güvenli şekilde tetiklenmesi için kullanılır. Kontrol devresi ile güç devresi arasında izolasyon sağlayarak sürücü devresinin güvenliğini artırır. Endüstriyel güç kontrol sistemleri, motor sürücüleri, kaynak makineleri ve güç dönüştürücü devrelerinde tercih edilebilir.
İzolasyon Darbe Trafoları
İzolasyon darbe trafoları, darbe sinyalini bir devreden diğerine aktarırken galvanik izolasyon sağlamak için kullanılır. Bu yapı, farklı referans noktalarına sahip devrelerin güvenli şekilde haberleşmesine yardımcı olur. Güç elektroniği, kontrol devreleri, ölçüm sistemleri ve yüksek gerilimli uygulamalarda değerlendirilebilir.
Yüksek Frekans Darbe Trafoları
Yüksek frekans darbe trafoları, hızlı anahtarlama veya yüksek frekanslı darbe sinyallerinin aktarılması gereken devrelerde kullanılır. Düşük kaçak endüktans, uygun çekirdek malzemesi ve hızlı yükselme süresi bu ürünlerde önemli kriterlerdir. Anahtarlamalı güç kaynakları, haberleşme devreleri ve hızlı tetikleme sistemlerinde tercih edilebilirler.
SCR ve Tristör Darbe Trafoları
SCR ve tristör darbe trafoları, tristör tabanlı güç kontrol devrelerinde kapı tetikleme sinyalini güvenli şekilde iletmek için kullanılır. Birden fazla tristörün izole şekilde tetiklenmesi gereken uygulamalarda avantaj sağlar. AC güç kontrolü, doğrultucu sistemler, motor kontrol devreleri ve endüstriyel ısıtma uygulamalarında kullanılabilir.
Sinyal Darbe Trafoları
Sinyal darbe trafoları, düşük güçlü darbe sinyallerinin şekil bozulması düşük olacak şekilde aktarılması için kullanılır. Veri iletimi, kontrol sinyali izolasyonu, zamanlama devreleri ve özel haberleşme uygulamalarında tercih edilebilir. Sinyal bütünlüğü, bant genişliği ve sarım oranı seçim sırasında dikkate alınmalıdır.
Darbe trafosu ile standart trafo arasındaki fark nedir?
Standart trafolar genellikle sürekli AC enerji aktarımı ve gerilim dönüştürme amacıyla kullanılır. Darbe trafoları ise kısa süreli darbe sinyallerini hızlı ve kontrollü şekilde aktarmak için tasarlanır. Bu nedenle darbe trafolarında yükselme süresi, darbe genişliği, izolasyon ve sinyal şeklinin korunması daha kritik hale gelir.
Darbe trafoları neden izolasyon amacıyla kullanılır?
Darbe trafoları, kontrol devresi ile güç devresi arasında galvanik izolasyon sağlayabilir. Bu sayede yüksek gerilimli veya farklı referans seviyelerine sahip devrelerde kontrol sinyali güvenli şekilde aktarılır. Güç yarı iletkenlerinin tetiklenmesinde izolasyon, devre güvenliği ve kararlılık açısından önemlidir.
Darbe trafosunda sarım oranı neyi etkiler?
Sarım oranı, primer tarafa uygulanan darbe sinyalinin sekonder tarafta hangi genlikte oluşacağını belirler. Aynı zamanda empedans uyumu ve tetikleme enerjisi üzerinde de etkilidir. Yanlış sarım oranı, yetersiz tetikleme sinyali veya aşırı gerilim oluşmasına neden olabilir.
Darbe trafolarında yükselme süresi neden önemlidir?
Yükselme süresi, darbe sinyalinin istenen seviyeye ne kadar hızlı ulaştığını gösterir. Hızlı anahtarlama ve tetikleme uygulamalarında kısa yükselme süresi daha net ve zamanında kontrol sağlar. Yavaş yükselme süresi, güç yarı iletkeninin geç tetiklenmesine veya anahtarlama performansının düşmesine neden olabilir.
Darbe trafolarında kaçak endüktans neden dikkate alınmalıdır?
Kaçak endüktans, primer ve sekonder sargılar arasındaki manyetik kuplajın ideal olmamasından kaynaklanır. Yüksek kaçak endüktans darbe sinyalinde bozulma, gecikme veya gerilim piklerine neden olabilir. Bu nedenle hızlı ve hassas darbe aktarımı gereken uygulamalarda düşük kaçak endüktans tercih edilir.
Darbe trafosu seçerken hangi teknik değerler dikkate alınmalıdır?
Sarım oranı, izolasyon gerilimi, darbe genliği, darbe genişliği, yükselme süresi, çalışma frekansı, kaçak endüktans, manyetik çekirdek tipi, sargı direnci, maksimum akım, paket tipi, montaj şekli ve kullanılacağı tetikleme devresinin gereksinimleri dikkate alınmalıdır. SCR, tristör, IGBT, MOSFET veya sinyal izolasyon uygulamalarında seçim kriterleri farklılık gösterebilir.
