Pasif komponentler, elektronik devrelerin temel yapı taşları arasında yer alır. Bu bileşenler harici bir enerji kaynağı olmadan çalışarak sinyal işleme, enerji depolama, filtreleme ve zamanlama gibi görevleri yerine getirir. Dirençler, kapasitörler, indüktörler ve kristaller gibi ürünler, devre kararlılığı ve performans açısından kritik öneme sahiptir. Doğru seçilen pasif komponentler, aktif devre elemanlarının güvenli ve etkili çalışmasını destekler.
Dirençler

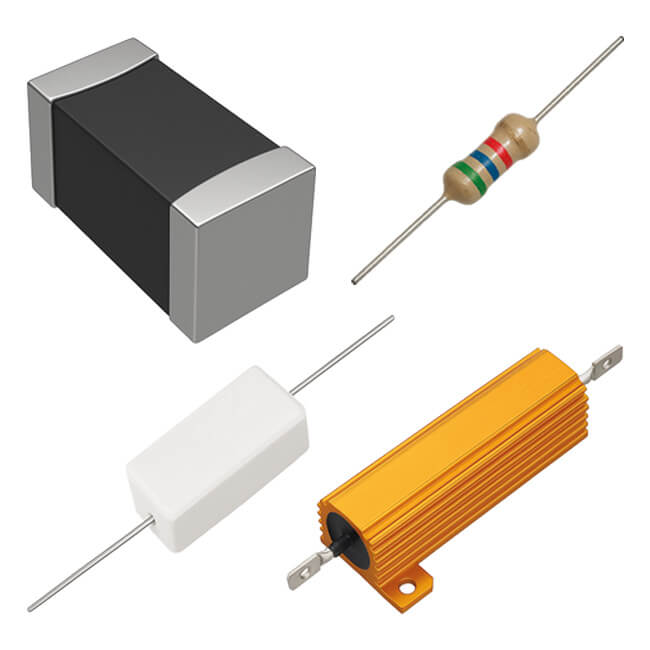

Dirençler, elektrik akımının sınırlanmasını ve gerilim bölme işlemlerini gerçekleştiren temel pasif elemanlardır. Sabit, değişken ve SMD tipleriyle farklı devre ihtiyaçlarına yönelik çözümler sunarlar.
Direnç nasıl çalışır?
Direnç, Ohm kanununa göre bir elektrik devresinde akımın geçişini sınırlar. Uçları arasındaki gerilim farkına karşılık belirli bir akım geçişine izin verir.
Karbon film ve metal film direnç farkı nedir?
Karbon film dirençler daha düşük maliyetli, metal film dirençler ise daha düşük toleranslı ve daha kararlı sıcaklık davranışına sahiptir. Hassas devrelerde metal film tercih edilir.
SMD dirençlerin avantajı nedir?
SMD dirençler küçük boyutları sayesinde yüksek yoğunluklu PCB tasarımlarında kullanılır. Otomatik montaj süreçlerine uygundur ve üretim verimliliğini artırır.
Kapasitörler

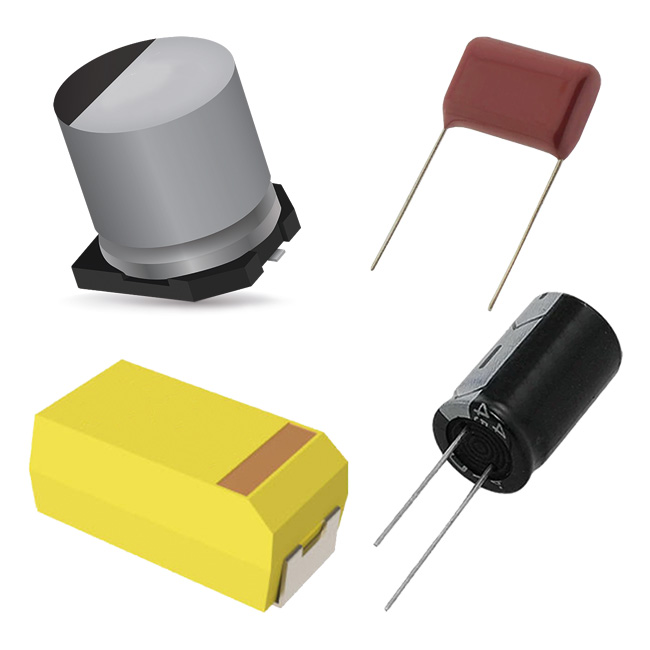

Kapasitörler, elektriksel enerjiyi kısa süreli olarak depolayan ve filtreleme, zamanlama gibi görevleri yerine getiren elemanlardır. Seramik, elektrolitik, tantal ve film kapasitör gibi çeşitleri vardır.
Kapasitör ne işe yarar?
Kapasitörler gerilim değişimlerini dengelemek, AC sinyalleri filtrelemek ve zamanlama devrelerinde görev almak üzere kullanılır. Enerji geçici olarak plakalar arasında depolanır.
Seramik kapasitör ile elektrolitik kapasitör farkı nedir?
Seramik kapasitörler düşük kapasitelerde yüksek frekanslı uygulamalara uygundur. Elektrolitik kapasitörler ise yüksek kapasiteli, düşük frekanslı filtreleme işlemlerinde tercih edilir.
Kapasitörün ESR değeri ne anlama gelir?
ESR (eşdeğer seri direnç), kapasitörün iç direncini temsil eder. Düşük ESR, özellikle güç kaynakları ve SMPS devrelerinde daha verimli performans sağlar.
İndüktörler

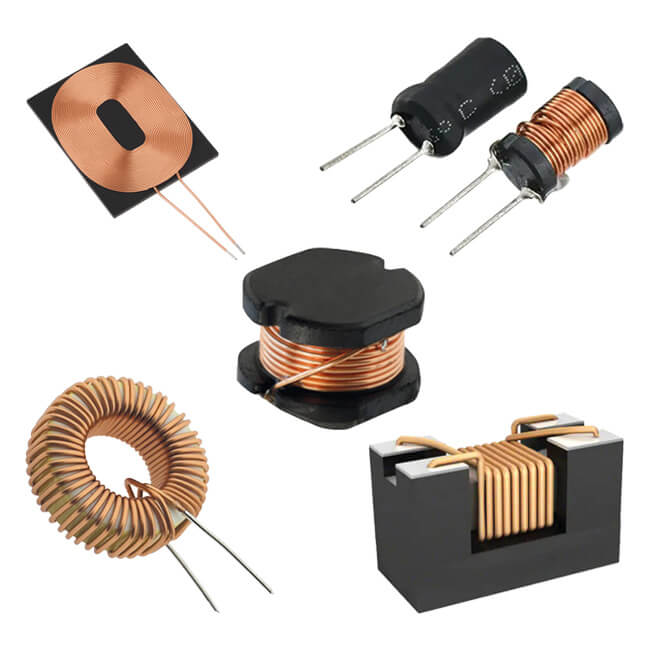

İndüktörler, üzerinden geçen akıma bağlı olarak manyetik alan oluşturan ve bu manyetik enerjiyi kısa süreli depolayan pasif bileşenlerdir. DC-DC dönüştürücüler, filtreleme ve rezonans devrelerinde kullanılır.
İndüktör devrede ne işe yarar?
İndüktör, akım değişimlerine karşı direnç gösterir. Akımda ani değişiklik olduğunda, bu değişimi yavaşlatır ve enerji dengesini sağlar.
Hava nüveli ile ferrit nüveli indüktör farkı nedir?
Hava nüveli indüktörler düşük endüktanslı, yüksek frekans uygulamalarına uygundur. Ferrit nüveli indüktörler ise daha yüksek endüktans ve daha kompakt yapı sunar.
İndüktans değeri neyi ifade eder?
İndüktans değeri (Henry cinsinden), bir indüktörün manyetik alan oluşturma kapasitesini gösterir. Değer arttıkça enerji depolama kapasitesi de artar.
Ferritler

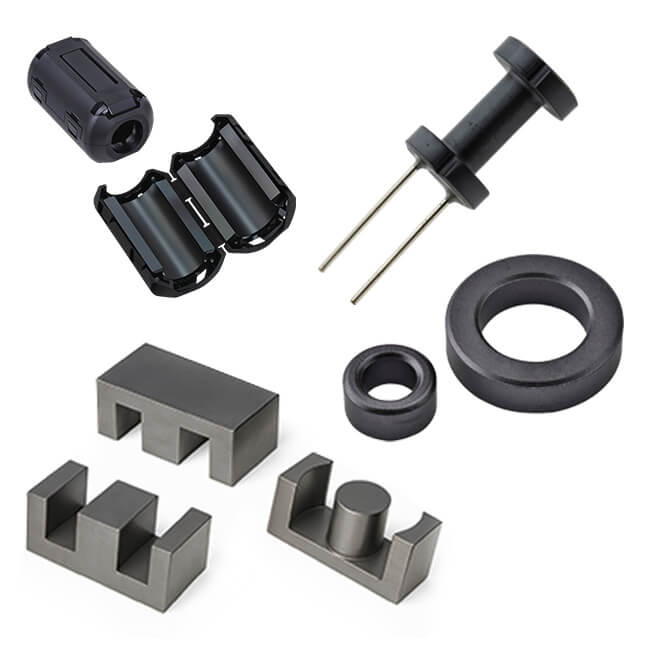

Ferritler, elektromanyetik parazitleri bastırmak amacıyla kullanılan manyetik malzemelerdir. Genellikle kablo girişlerinde, güç hatlarında ve veri yollarında yer alırlar.
Ferrit boncuk ne işe yarar?
Ferrit boncuklar, yüksek frekansta çalışan sinyallerde EMI bastırma görevi görür. DC sinyalleri geçerken, yüksek frekanslı parazitleri sönümler.
Ferrit çekirdek neden tercih edilir?
Ferrit çekirdekler, manyetik geçirgenliği yüksek malzemelerden üretilir ve enerji kayıplarını azaltır. Yüksek frekanslı uygulamalarda verimli çalışır.
Ferrit elemanlar devreye nasıl dahil edilir?
Ferrit boncuklar seri olarak yerleştirilir. Genellikle giriş çıkış hatları üzerine yerleştirilerek sinyalin parazitsiz iletilmesini sağlar.
Trafolar

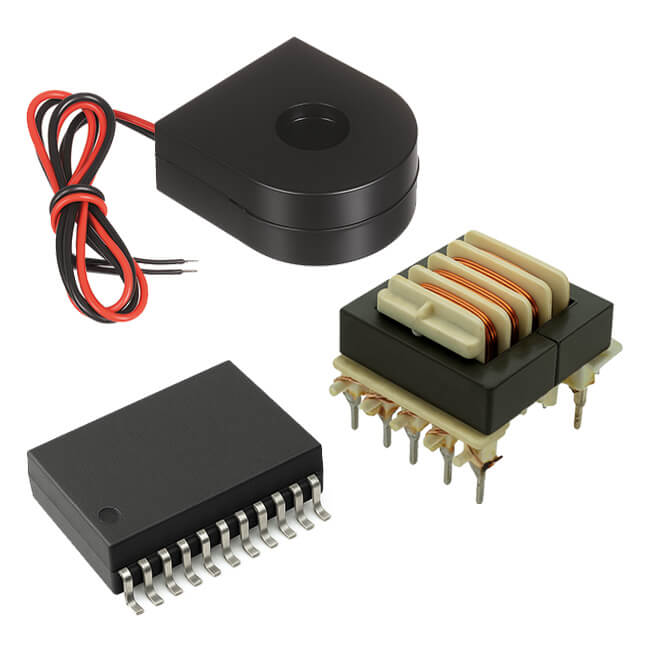

Trafolar, AC gerilim seviyelerini yükseltmek veya düşürmek, galvanik izolasyon sağlamak ve sinyal dönüştürmek amacıyla kullanılır. Güç trafoları, sinyal trafoları ve pulse trafolar gibi alt türleri bulunur.
Trafo nasıl çalışır?
Bir bobine uygulanan AC akım, manyetik alan oluşturur ve bu alan ikinci bir bobin üzerinde gerilim indükler. Sarım oranına göre çıkış gerilimi belirlenir.
Trafo çeşitleri nelerdir?
Güç trafosu, sinyal trafosu, pulse trafosu ve izolasyon trafosu gibi çeşitler bulunur. Uygulama amacına göre seçim yapılır.
Trafo seçerken nelere dikkat edilmeli?
Giriş ve çıkış gerilimi, güç kapasitesi, frekans, izolasyon gereksinimi ve fiziksel boyutlar dikkate alınmalıdır.
Kristaller, Osilatörler ve Rezanatörler

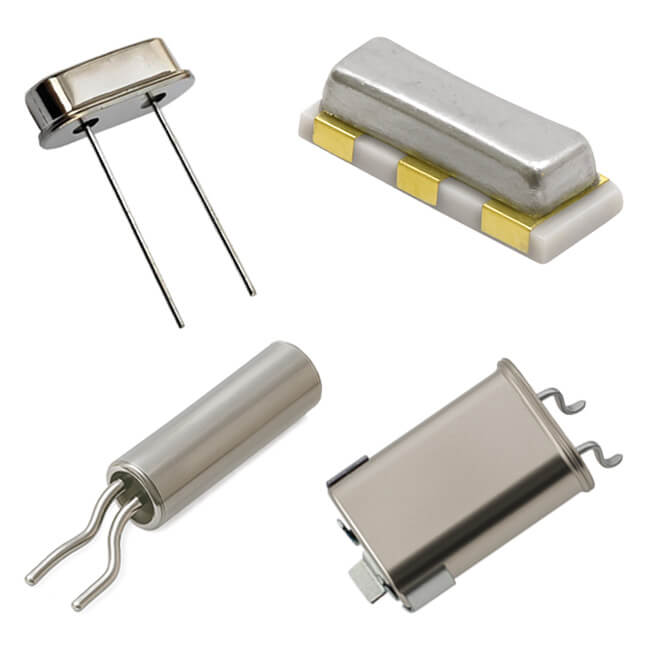

Bu grup, saat sinyali üretimi ve zamanlama işlemleri için kullanılır. Kristal rezonatörler, yüksek frekans kararlılığı sunarken; osilatörler entegre çıkış sağlayarak devreye doğrudan bağlanabilir. Rezanatörler ise daha düşük hassasiyetli, kompakt çözümler sunar.
Kristal rezonatör ne işe yarar?
Kristal rezonatör, sabit bir frekansta titreşerek mikrokontrolcü ve dijital sistemlerde zamanlama sağlar. Yüksek frekans doğruluğu ve sıcaklık kararlılığıyla öne çıkar.
Osilatör ile rezonatör farkı nedir?
Osilatörler dahili sürücü devresi ile doğrudan sinyal üretir. Rezonatörler ise harici devre elemanlarına ihtiyaç duyar. Osilatörler daha fazla entegrasyon ve çıkış kararlılığı sunar.
Saat kristali seçerken nelere dikkat edilmeli?
Frekans değeri, yük kapasitansı, frekans toleransı ve sıcaklık kararlılığına dikkat edilmelidir. Uygulama alanına göre SMD ya da THT paket seçimi de önemlidir.

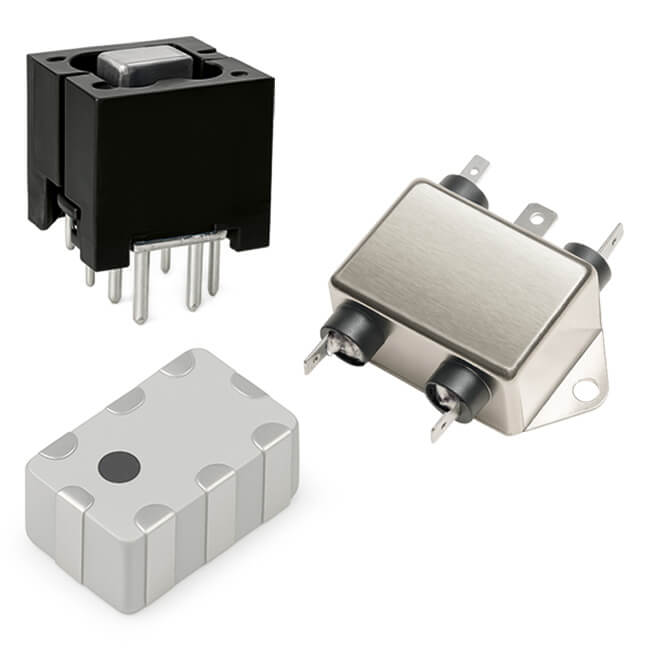

Filtreler
Filtreler, istenmeyen sinyalleri veya parazitleri engellemek için kullanılır. EMI filtreleri, LC filtreler ve aktif filtreler gibi çeşitleri bulunur. Güç hatları, haberleşme devreleri ve ses sistemlerinde kullanılır.
EMI filtresi ne işe yarar?
EMI filtresi, elektromanyetik parazitleri bastırarak cihazın çevresel uyumluluğunu artırır. Hem içten dışa hem de dıştan içe olan paraziti sınırlamak için kullanılır.
LC filtre nedir ve nerelerde kullanılır?
LC filtre, bir endüktör (L) ve bir kapasitör (C) kombinasyonudur. Yüksek frekanslı sinyallerin bastırılmasında ve güç kaynaklarında gürültü azaltımında kullanılır.
Filtre seçiminde hangi parametreler dikkate alınır?
Çalışma frekansı, zayıflama oranı, empedans değeri ve montaj şekli gibi teknik özellikler, uygulamanın doğasına göre belirlenmelidir.
Pasif Komponent Ürün Setleri

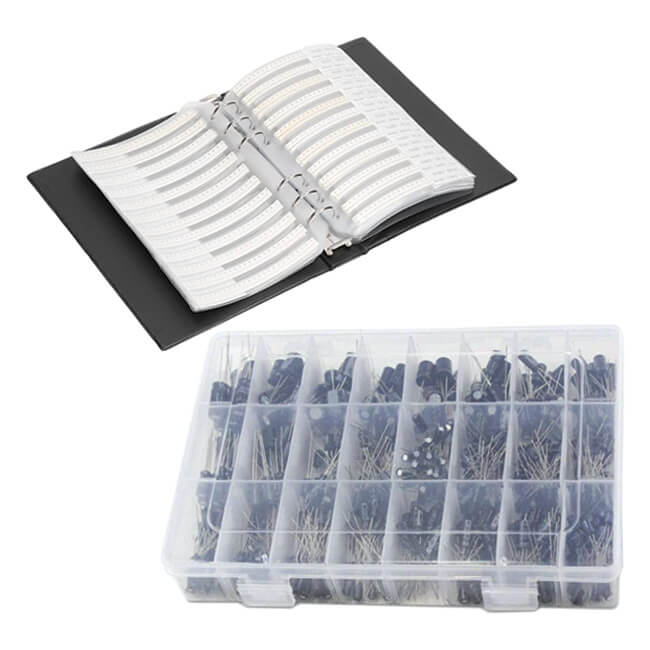

Pasif komponent setleri, çeşitli direnç, kapasitör veya indüktör gruplarını içeren çoklu kitlerdir. Ar-Ge çalışmaları, prototipleme ve eğitim uygulamaları için idealdir.
Pasif komponent seti kimler için uygundur?
Maker’lar, öğrenciler, elektronik mühendisleri ve prototip tasarım yapan profesyoneller için uygundur. Farklı değerlerde bileşenlere hızlı erişim sağlar.
Ürün setleri hangi bileşenleri içerir?
Genellikle direnç, kapasitör, indüktör, diyot ve bazen potansiyometre gibi elemanları içerir. Değer aralıkları ve adetler set açıklamasında belirtilir.
Set içerisindeki bileşen kalitesi neden önemlidir?
Düşük toleranslı ve güvenilir bileşenler kullanmak, test ve proje sonuçlarının doğruluğunu artırır. Kalitesiz parçalar devre performansını olumsuz etkiler.
Pasif Komponent Aksesuarları

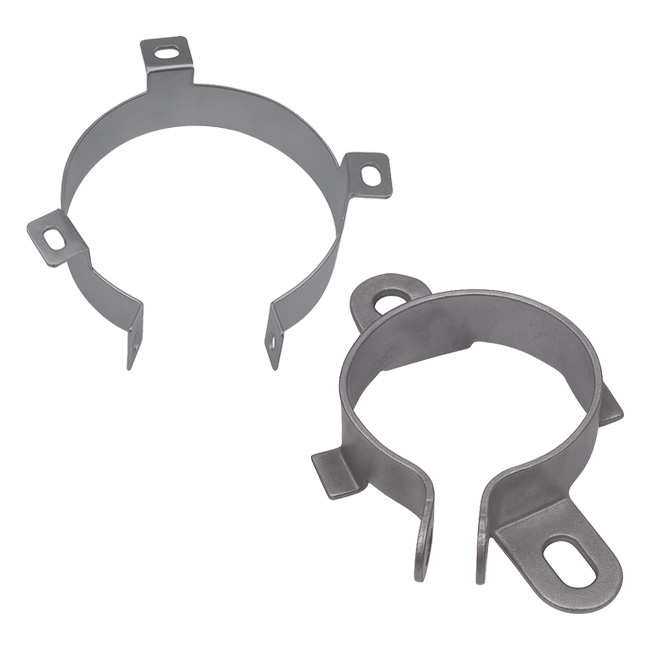

Bu grup; direnç ağıları, trimpotlar, potansiyometre düğmeleri, kapasitör tutucuları ve diğer tamamlayıcı parçalardan oluşur. Devre montajını kolaylaştırır ve kullanım ergonomisi sağlar.
Trimpot ne işe yarar?
Trimpot, hassas ayarlamalar için kullanılan küçük boyutlu bir değişken dirençtir. Kalibrasyon gerektiren uygulamalarda tercih edilir.
Potansiyometre düğmesi neden gereklidir?
Potansiyometre düğmesi, kullanıcıya kolayca ayar yapma imkanı sunar. Görsel referans, kullanım konforu ve mekanik koruma sağlar.
Direnç ağıları nerelerde kullanılır?
Birden fazla direnç içeren bu yapı, yer tasarrufu sağlar. Dijital devrelerde çekme dirençleri, LED dizileri ve çok girişli uygulamalarda kullanılır.
