Güç yarı iletkenleri, yüksek akım ve gerilim taşıyan sistemlerde enerji kontrolünü sağlayan anahtarlama elemanlarıdır. Endüstriyel sürücüler, inverterler, UPS sistemleri ve güç kaynaklarında kullanılır. Bu kategori, diyotlardan IGBT'lere, tristörlerden güç modüllerine kadar geniş bir ürün yelpazesine sahiptir. Her biri, enerji verimliliği, hızlı anahtarlama ve termal yönetim gibi kritik alanlarda görev alır.
Diyaklar ve Sidaklar
Diyaklar ve sidaklar, AC devrelerde tetikleme elemanı olarak kullanılır. Özellikle triyak ve tristör devrelerinde anahtarlama eşiğini belirlemede görev alırlar.
Diyak ne işe yarar?
Diyak, belirli bir gerilim eşiğine ulaşana kadar iletken olmayan, sonrasında iki yönlü akım geçiren bir elemandır. Genellikle triyakları tetiklemek için kullanılır.
Sidak ile diyak arasındaki fark nedir?
Sidak, içinde hem bir diyak hem de tetikleme devresi barındıran entegre bir yapıdır. Özellikle lamba balastları ve hızlı tetikleme gereken devrelerde tercih edilir.
Diyak hangi uygulamalarda kullanılır?
Kısılabilir aydınlatmalar, ısıtıcı kontrol sistemleri ve zamanlayıcılı anahtarlama devrelerinde görev alır.
Diyotlar, Modül Diyotlar ve Doğrultucular
Bu grup, tekli diyotlardan çoklu paketli doğrultucu modüllere kadar tüm akım yönlendirme elemanlarını kapsar. Schottky diyotlar, TVS diyotlar, Köprü diyotlar, Zener diyotlar, Stud diyotlar, Disk diyotlar gibi birçok çeşidi bulunur.
Diyot ne amaçla kullanılır?
Diyotlar, yalnızca bir yönde akım geçiren elemanlardır. AC sinyali DC'ye çevirmede, gerilim sıkıştırmada veya ters polarite korumasında kullanılırlar.
Modül doğrultucular nerelerde kullanılır?
Yüksek akım ve gerilim uygulamalarında kullanılır. Genellikle endüstriyel güç kaynakları, inverterler ve motor sürücülerinde tercih edilir.
Schottky diyot neden tercih edilir?
Düşük ileri gerilim düşüşü ve hızlı anahtarlama özellikleriyle verimli çalışır. Anahtarlamalı güç kaynaklarında ve yüksek frekanslı devrelerde kullanılır.
Güç Modülleri
Güç modülleri, birden fazla yarı iletken elemanın tek bir yapıda birleştirildiği entegre çözümlerdir. IGBT, MOSFET, diyot ve sürücü devreleri içerebilir.
Güç modülünün avantajı nedir?
Alan tasarrufu sağlar, termal yönetimi kolaylaştırır ve montaj süresini azaltır. Aynı zamanda güvenilirlik artışı sağlar.
Hangi uygulamalarda güç modülü kullanılır?
Servo sürücüler, inverterler, asansör motorları ve yüksek güçlü enerji dönüştürücülerde tercih edilir.
Güç modüllerinde soğutma neden kritiktir?
Yüksek akım geçtiği için ısı oluşur. Yetersiz soğutma, arızalara ve performans kaybına neden olabilir. Genellikle harici soğutucu ve termal pad ile birlikte kullanılır.
Güç Yarı İletkeni Aksesuarları
Bu grup, güç elemanlarının montajı, korunması ve soğutulması için kullanılan yardımcı ürünleri içerir. Soğutucular, termal padler, izolasyon kiti ve kelepçeler örnek verilebilir.
Termal pad ne işe yarar?
Isıyı cihazdan soğutucuya daha etkin aktarmak için kullanılır. Elektriksel izolasyon sağlarken termal iletkenliği yüksek olacak şekilde tasarlanır.
İzolasyon kiti neden gereklidir?
Yarı iletken elemanın metal yüzeyinin şase veya montaj tabanı ile temasını önler. Güvenli çalışmayı ve dielektrik dayanımı sağlar.
Soğutucu nasıl seçilir?
Güç elemanının maksimum ısıl direnci, ortam sıcaklığı ve enerji yüküne göre hesap yapılmalıdır. Boyut, malzeme ve montaj şekli önemlidir.
IGBT'ler
IGBT'ler (Insulated Gate Bipolar Transistor), yüksek gerilim ve orta frekansta yüksek verimle çalışan anahtarlama elemanlarıdır. MOSFET'in giriş özelliklerini ve bipolar transistörün çıkış performansını birleştirir. İnverterler, motor sürücüleri ve UPS sistemlerinde yaygın olarak kullanılır.
IGBT hangi uygulamalarda tercih edilir?
Yüksek güçlü motor sürücüleri, kaynak makineleri, solar inverterler ve tren sürücü sistemlerinde IGBT’ler tercih edilir. Hem yüksek gerilim dayanımı hem de anahtarlama kararlılığı sunar.
MOSFET'e göre IGBT'nin avantajı nedir?
IGBT'ler daha yüksek gerilimlerde daha düşük iletim kaybıyla çalışabilir. Bu da onları 400V üzeri sistemler için daha uygun hale getirir.
IGBT seçiminde hangi parametreler dikkate alınmalı?
Maksimum gerilim ve akım değeri, anahtarlama frekansı, düşme gerilimi (V<sub>CE(sat)</sub>) ve termal dayanım göz önünde bulundurulmalıdır.
MOSFET'ler
MOSFET (Metal Oxide Semiconductor Field Effect Transistor), düşük gerilimli ve yüksek frekanslı devrelerde yaygın olarak kullanılan bir anahtarlama elemanıdır. Hızlı anahtarlama, düşük gate akımı ve kompakt yapısıyla öne çıkar.
MOSFET nerelerde kullanılır?
SMPS, DC-DC dönüştürücüler, batarya koruma devreleri, LED sürücüler ve motor kontrol sistemlerinde kullanılır.
N kanal ile P kanal MOSFET farkı nedir?
N kanal MOSFET’ler daha düşük dirençle daha verimli çalışır ve genellikle anahtarlama tarafında tercih edilir. P kanal MOSFET'ler ise yük tarafında kullanılır, ancak daha yüksek dirençlidir.
Gate threshold voltage (V<sub>GS(th)</sub>) neyi ifade eder?
MOSFET'in iletime geçmesi için gate-source arasına uygulanması gereken minimum gerilim farkıdır. Bu değer, sürücü devresi tasarımı açısından kritiktir.
Transistörler
Transistörler, sinyal yükseltme ve anahtarlama amaçlı kullanılan temel yarı iletken elemanlardır. NPN ve PNP tipleriyle analog ve dijital sistemlerde görev alır.
Transistör nasıl çalışır?
Baz ucuna küçük bir akım uygulandığında, kollektör ve emetör uçları arasında daha büyük bir akım geçişi sağlanır. Bu sayede hem anahtarlama hem de sinyal yükseltme yapılabilir.
NPN ile PNP transistör farkı nedir?
NPN transistörlerde akım bazdan kollektöre doğru akar, PNP'de ise ters yöndedir. Devre topolojisine göre seçim yapılır.
Transistör seçimi yaparken nelere dikkat edilmelidir?
Maksimum voltaj ve akım değerleri, kazanç (h<sub>FE</sub>), anahtarlama süresi ve paket tipi belirleyici parametrelerdir.
Tristörler
Tristör, üç bağlantılı, tek yönlü ve tetikleme ile iletken hale gelen bir yarı iletken elemandır. Özellikle yüksek güçlü AC anahtarlama uygulamalarında kullanılır.
Tristör nasıl çalışır?
Gate ucuna kısa süreli bir tetikleme sinyali verildiğinde iletime geçer ve akım kesilene kadar iletkenliğini sürdürür. Bu nedenle tristörler latch (kilitlenme) özelliğine sahiptir.
Hangi uygulamalarda tristör tercih edilir?
AC motor kontrolü, güç regülatörleri, faz kontrol devreleri ve ısıtıcı sürücülerde sıkça tercih edilir.
Tristör ile triyak arasındaki fark nedir?
Tristör yalnızca tek yönde akım iletirken, triyak çift yönlü çalışabilir. Bu nedenle triyaklar genellikle AC yüklerin kontrolünde daha yaygındır.
Triyaklar

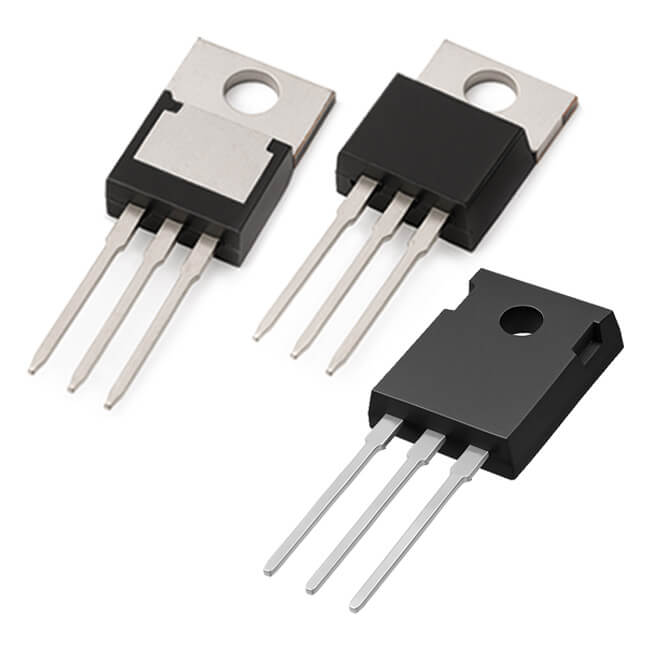

Triyak, iki yönlü akım iletebilen tristör benzeri bir yarı iletkendir. Özellikle AC sinyallerin kontrolünde pratik çözümler sunar. Küçük ev aletleri, ışık dimmerleri ve motor hız kontrol devrelerinde kullanılır.
Triyak nerelerde kullanılır?
Dimmer devreleri, fan hız kontrolü, ısıtıcı regülasyonu gibi uygulamalarda tercih edilir. AC gerilimi belirli aralıklarla iletir.
Triyak tetiklemesi nasıl yapılır?
Gate ucuna uygulanan kısa süreli darbe, cihazın iletime geçmesini sağlar. Her iki yarım periyot için tetiklenme yapılabilir.
Triyak seçerken hangi kriterler önemlidir?
Maksimum gerilim, akım, gate tetikleme akımı ve yük tipi dikkate alınmalıdır. Ayrıca faz kontrolü yapılacaksa hızlı tepki süresi tercih edilmelidir.
