Elektromekanik komponentler, elektriksel sinyalleri mekanik harekete veya tersi yönde dönüştüren, kontrol ve arayüz görevlerinde kritik rol oynayan bileşenlerdir. Otomasyon sistemlerinden tüketici elektroniğine, haberleşmeden medikale kadar geniş bir alanda kullanılırlar. Bu kategori; röleler, anahtarlar, enkoderler, fanlar, motorlar ve potansiyometre gibi arayüz elemanlarını kapsar. Elektriksel ve mekanik güvenilirlik, uzun ömür ve sistemle uyumluluk bu ürünlerin seçiminde temel kriterlerdir.

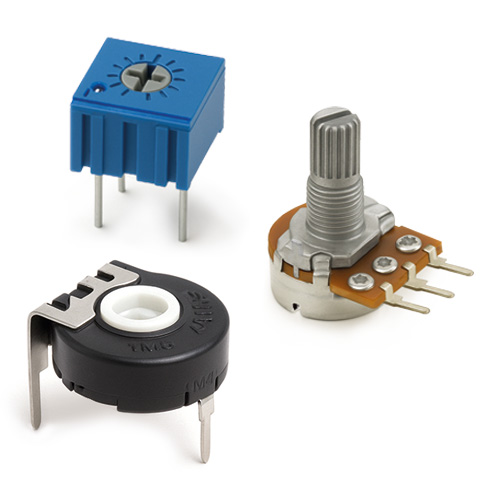

Potansiyometreler ve Trimpotlar
Potansiyometre ve trimpotlar, direnç değerini ayarlanabilir hale getirerek gerilim bölme ve sinyal ayarı işlemlerinde kullanılır. Potansiyometreler kullanıcı tarafından manuel olarak ayarlanabilirken, trimpotlar genellikle devreye entegre edilir ve kalibrasyon amaçlı kullanılır.
Potansiyometre nerelerde kullanılır?
Ses kontrolü, ekran parlaklık ayarı, motor hız ayarı gibi kullanıcı arayüzü gerektiren uygulamalarda kullanılır. Döner, kaydırmalı ve çok turlu tipleri vardır.
Trimpot ile potansiyometre arasındaki fark nedir?
Trimpot daha küçük boyutludur ve genellikle devre kartına entegre edilir. Ayarı sabittir ve genellikle bir defaya mahsus kalibrasyon için kullanılırken, potansiyometre kullanıcı tarafından sıkça ayarlanabilir.
Direnç toleransı neden önemlidir?
Tolerans, bileşenin nominal değerden ne kadar sapabileceğini gösterir. Hassas ayar gerektiren devrelerde düşük toleranslı (örneğin ±1%) potansiyometreler tercih edilir.

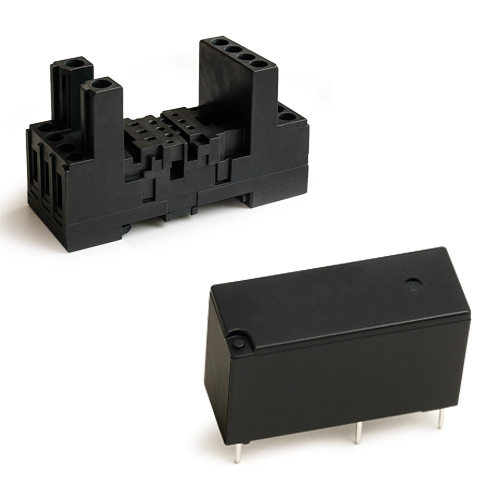

Röleler ve Röle Soketleri
Röleler, düşük güçlü kontrol sinyalleriyle yüksek güçlü devreleri açıp kapatmaya yarayan elektromekanik anahtarlardır. Röle soketleri, montaj kolaylığı ve bakımda değişim avantajı sağlar.
Röle nasıl çalışır?
Bobin enerjilendiğinde oluşan manyetik alan, kontağı çekerek devreyi açar veya kapatır. Enerji kesildiğinde kontağın pozisyonu eski haline döner.
Röle seçerken hangi parametreler önemlidir?
Kontak akım-gerilim kapasitesi, bobin gerilimi, kontak konfigürasyonu (SPDT, DPDT), anahtarlama süresi ve mekanik ömür gibi özellikler dikkate alınmalıdır.
Röle soketi ne işe yarar?
Röle soketleri, rölenin doğrudan devre kartına lehimlenmeden yerine oturtulmasını sağlar. Röle arızalarında hızlı değişim olanağı sunar ve bakım süresini azaltır.

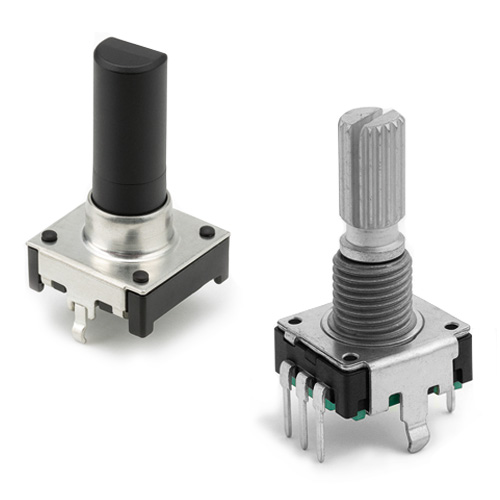

Enkoder Ürünleri
Enkoderler, mekanik hareketleri elektriksel sinyallere dönüştüren sensörlerdir. Pozisyon, hız ve yön bilgisini üretir. Endüstriyel otomasyon, robotik sistemler ve CNC makinelerde sıkça kullanılır.
Enkoder tipleri nelerdir?
İki ana tipi vardır: artımsal (incremental) ve mutlak (absolute) enkoderler. Artımsal enkoderler göreli değişimi bildirirken, mutlak enkoderler her pozisyona özgü sinyal üretir.
Enkoder sinyali nasıl yorumlanır?
Çıkış sinyali genellikle kare dalga şeklindedir. Faz farkı ve frekans üzerinden pozisyon ve yön bilgisi elde edilir. Genellikle A, B ve Z kanalları bulunur.
Enkoder seçerken nelere dikkat edilmeli?
Çözünürlük (PPR), montaj tipi (şaftlı veya hollow), çıkış tipi (TTL, HTL), besleme gerilimi ve çevresel dayanım (IP koruması) göz önünde bulundurulmalıdır.

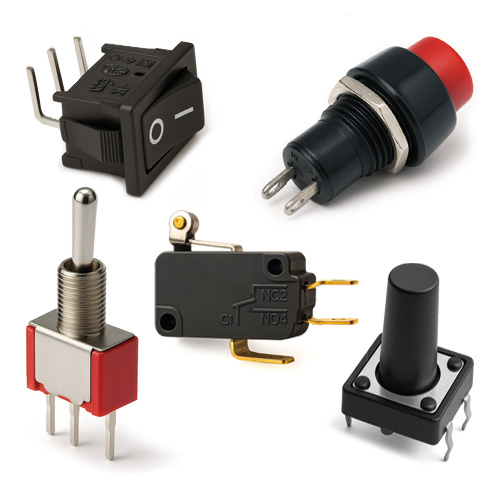

Siviçler ve Anahtarlar
Siviçler ve anahtarlar, devrelerde açık veya kapalı durumları manuel olarak kontrol etmeye yarar. Push buton, rocker, DIP ve slide tipi gibi farklı form ve fonksiyonlarda çeşitleri bulunur.
Anahtar türleri nelerdir?
SPST, SPDT, DPDT gibi yapılandırmalara sahip olabilir. Her biri farklı sayıda giriş-çıkış kombinasyonuna izin verir. Kullanım alanına göre uygun yapı seçilir.
Buton ile anahtar farkı nedir?
Butonlar anlık temas sağlar (basıldığında aktif), anahtarlar ise kalıcı konum değiştirir (açık veya kapalı). Seçim, uygulamanın ihtiyaçlarına göre yapılır.
Anahtar ömrü nasıl belirlenir?
Üretici tarafından belirtilen mekanik ömür (örneğin 100.000 çevrim) ve kontak malzemesi, anahtarın dayanıklılığı ve performansı hakkında fikir verir.

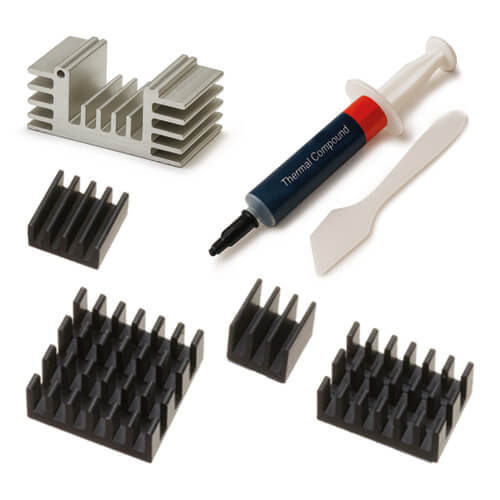

Soğutucular
Soğutucular, elektronik komponentlerin yüzeyinden ısıyı uzaklaştırarak çalışma sıcaklığını düşürür. Özellikle güç yarı iletkenleri, işlemciler ve LED sistemlerde kullanılır.
Soğutucu seçimi nasıl yapılır?
Isı yayılım alanı, termal direnç (°C/W), montaj şekli ve malzeme (alüminyum, bakır) gibi kriterler değerlendirilir. Komponentin ısı üretimiyle uyumlu olmalıdır.
Termal macun ne işe yarar?
Termal macun, komponent ile soğutucu yüzeyi arasındaki mikroskobik boşlukları doldurarak ısı transferini artırır. Soğutma performansını ciddi oranda iyileştirir.
Aktif ve pasif soğutucu farkı nedir?
Pasif soğutucular sadece ısı yayarak çalışırken, aktif soğutucular fan veya sıvı sirkülasyonu ile desteklenir. Aktif sistemler daha yüksek ısı yüklerinde etkilidir.

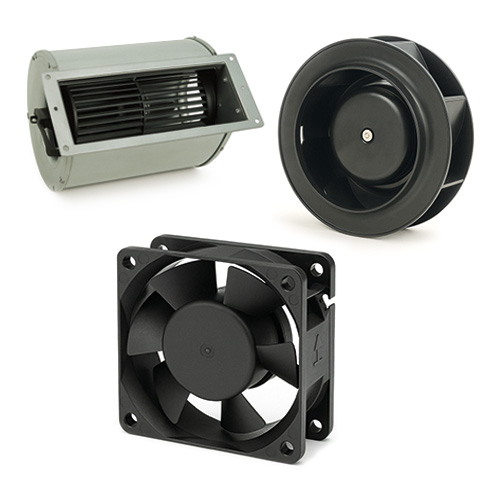

Fanlar
Fanlar, elektronik sistemlerde hava akışı oluşturarak soğutmayı destekleyen mekanik bileşenlerdir. Bilgisayarlar, güç kaynakları, sürücüler ve endüstriyel kontrol sistemlerinde yaygın olarak kullanılır.
Fan boyutu sistem performansını etkiler mi?
Evet. Daha büyük fanlar genellikle daha fazla hava akışı sağlar ancak yer kaplar. Küçük fanlar kompakt sistemlerde kullanılırken, daha büyük fanlar daha sessiz ve etkili çalışır.
PWM fan nedir?
PWM (Pulse Width Modulation) fanlar, sinyal genişliği ile dönme hızını ayarlayabilen fanlardır. Enerji tasarrufu sağlar ve sistemin ihtiyacına göre sessiz çalışır.
Fan seçiminde dikkat edilmesi gerekenler nelerdir?
Boyut, gerilim, hava debisi (CFM), rulman tipi, ses seviyesi (dBA) ve konektör uyumu gibi teknik özellikler dikkate alınmalıdır.

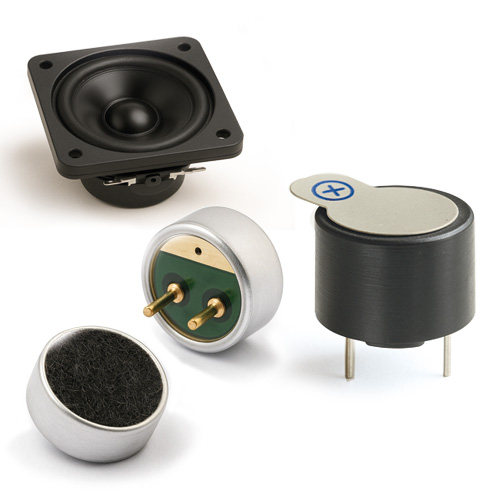

Ses Ürünleri
Ses ürünleri; buzzer, hoparlör ve mikrofon gibi bileşenleri kapsar. Uyarı sistemleri, sesli geri bildirim mekanizmaları ve iletişim modüllerinde görev alır.
Piezo buzzer nedir?
Piezo buzzer, piezoelektrik etkiyle titreşen bir diyaframa sahiptir. Genellikle kısa sesli uyarı sistemlerinde, düşük güçle çalıştığı için kullanılır.
Aktif ve pasif buzzer farkı nedir?
Aktif buzzer kendi osilatör devresine sahiptir, sadece gerilim uygulanarak ses üretir. Pasif buzzer ise dışardan kare dalga sinyali gerektirir.
Mikrofon tipi nasıl seçilir?
Uygulamaya göre kondansatör, dinamik ya da MEMS mikrofon tercih edilir. Frekans yanıtı, hassasiyet, çıkış tipi ve boyut seçimde önemlidir.

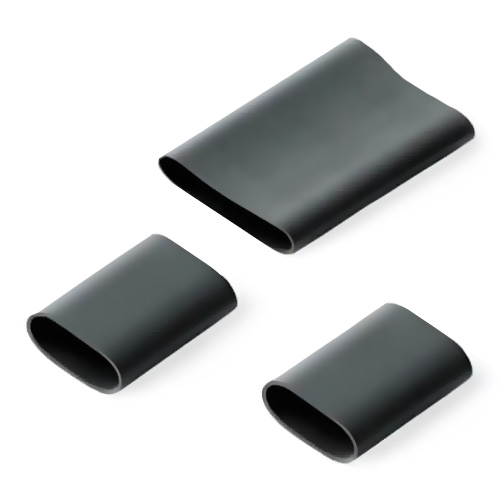

İzolasyon Ürünleri
İzolasyon ürünleri, elektriksel bileşenler arasında fiziksel ve elektriksel yalıtım sağlayarak parazitleri önler ve güvenliği artırır. Optokuplörler, izolasyon transformatörleri ve yalıtım malzemeleri bu gruptadır.
Optokuplör nasıl çalışır?
Işıkla iletim yaparak iki devre arasında elektriksel bağlantı kurmadan sinyal aktarımı sağlar. Bir LED ve fototransistörden oluşur, galvanik izolasyon sağlar.
Elektriksel izolasyon neden önemlidir?
Farklı gerilim seviyelerine sahip devreler arasında güvenli bağlantı sağlar. Yüksek gerilim hatalarından kontrol devresini korur.
İzolasyon malzemeleri nerelerde kullanılır?
Trafo sarımları, PCB'ler arası bölmeler, kablo kaplamaları ve güç komponentleri çevresinde yaygın olarak kullanılır.

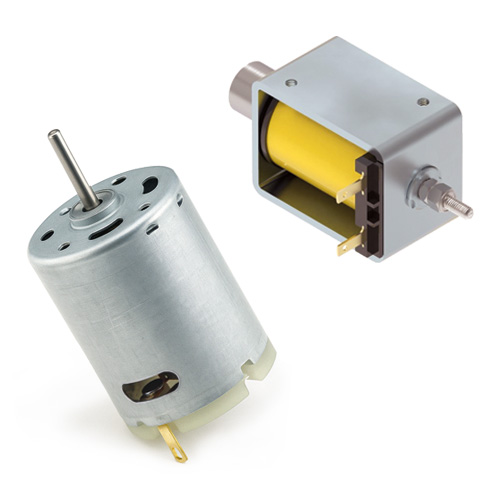

Motorlar ve Solenoidler
Motorlar ve solenoidler, elektrik enerjisini mekanik harekete dönüştürerek hareket kontrol sistemlerinde kullanılır. DC motorlar, step motorlar, servo motorlar ve lineer solenoidler bu gruba girer.
DC motor ile step motor farkı nedir?
DC motor sürekli dönerken, step motor belirli adımlarla döner. Step motorlar konum kontrolü gerektiren sistemlerde tercih edilir.
Solenoid nedir ve ne işe yarar?
Solenoidler, enerjilendiğinde doğrusal hareket oluşturan elektromekanik aktuatörlerdir. Kilit mekanizmaları, valfler ve otomatik sistemlerde kullanılır.
Motor seçiminde hangi faktörler dikkate alınmalıdır?
Tork, gerilim, akım, dönüş hızı, kontrol arayüzü ve uygulamanın yük profili gibi teknik gereksinimler göz önünde bulundurulmalıdır.
