Devre koruyucular, elektronik sistemleri ani akım artışları, gerilim darbeleri, sıcaklık değişimleri ve kısa devre gibi risklere karşı güvence altına alır. Bu bileşenler; termistörler, sigortalar, gerilim sınırlayıcılar ve ESD koruyucular gibi farklı alt türlerde sunulur. Elektronik cihazların ömrünü uzatmak ve güvenli çalışmasını sağlamak için kritik rol oynarlar. Doğru seçilen devre koruyucu, sistemin kararlılığını ve kullanıcı güvenliğini doğrudan etkiler.
Termistörler

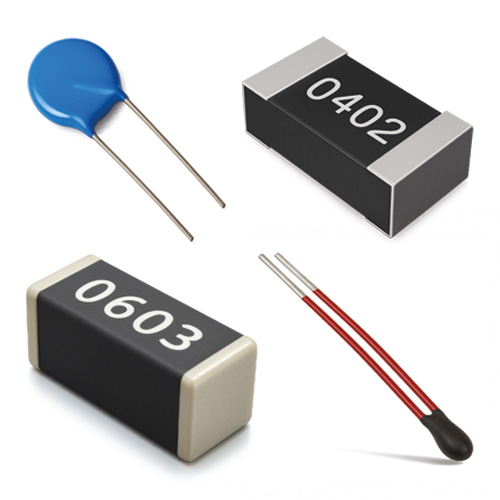

Termistörler, sıcaklığa bağlı olarak direnç değeri değişen pasif elemanlardır. Elektronik devrelerde hem sıcaklık algılamada hem de akım sınırlamada kullanılırlar. PTC ve NTC olmak üzere iki ana gruba ayrılırlar.
PTC ve NTC termistör farkı nedir?
NTC termistörlerin direnci sıcaklıkla azalır, PTC termistörlerin direnci ise sıcaklıkla artar. NTC'ler sıcaklık algılamada, PTC'ler akım sınırlama ve devre koruma amaçlı kullanılır.
Termistörler nerelerde kullanılır?
Güç kaynakları, batarya şarj devreleri, motor koruma sistemleri ve sıcaklık kontrollü sistemlerde yaygın olarak yer alırlar.
Termistör seçerken hangi kriterler dikkate alınmalı?
Çalışma sıcaklık aralığı, tepki süresi, nominal direnç ve güç değeri uygulamaya uygun şekilde belirlenmelidir.
Devre, Akım ve Gerilim Koruyucular

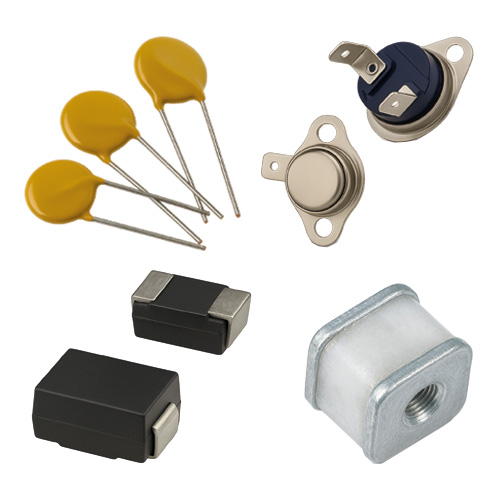

Bu grup; ESD koruyucular, TVS diyotlar, varistörler ve diğer gerilim sınırlayıcı elemanları kapsar. Devreyi aşırı gerilim darbelerinden veya ani akım artışlarından korumak için kullanılır.
TVS diyot ne işe yarar?
TVS diyotlar, yüksek hızda gerilim darbesine karşı koruma sağlar. Normalde yalıtkan yapıdadır, ancak ani yüksek gerilimde çok kısa sürede iletime geçer ve darbe enerjisini toprağa aktarır.
Varistör nasıl çalışır?
Varistörler, belirli bir eşik voltaja kadar yüksek direnç gösterir. Bu eşiğin üstünde direnç hızla düşer ve gerilimi sınırlar. Tipik olarak AC hat korumasında kullanılır.
ESD koruyucular neden önemlidir?
Statik elektrik deşarjı (ESD), hassas entegre devrelerde anlık bozulmalara veya kalıcı hasara neden olabilir. ESD koruyucular bu tür darbeleri absorbe ederek cihaz güvenliğini sağlar.
Sigorta Bileşenleri

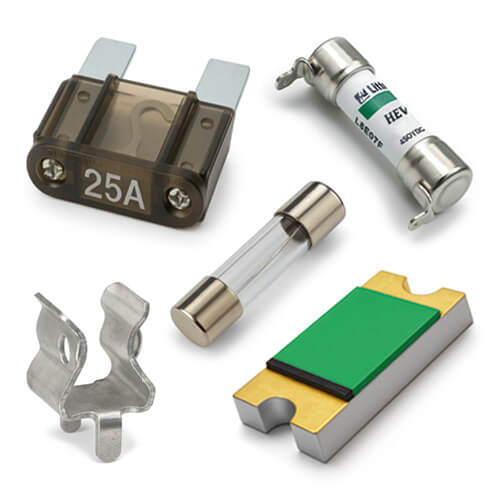

Sigorta bileşenleri, devreyi aşırı akımdan korumak amacıyla kullanılan, genellikle tek kullanımlık veya otomatik sıfırlanabilir elemanlardır. Cam sigortalar, SMD sigortalar ve PTC sigortalar gibi çeşitleri mevcuttur.
Sigorta nasıl çalışır?
Nominal akım değeri aşıldığında, sigortanın içindeki iletken eriyerek devreyi açar. Bu sayede aşırı akım kaynaklı zararlar önlenir.
Tek kullanımlık ve otomatik sıfırlanabilir sigortalar arasındaki fark nedir?
Tek kullanımlık sigortalar arızadan sonra değiştirilmelidir. Otomatik sıfırlanabilir sigortalar (örneğin PTC), soğuma sonrası tekrar iletken hale gelir ve devreyi yeniden çalıştırır.
SMD sigorta ne zaman tercih edilir?
Yüksek yoğunluklu PCB tasarımlarında, yer tasarrufu sağlamak için SMD (yüzeye montaj) sigortalar kullanılır. Otomatik üretim süreçlerine de uygundur.
